小程序下H5页面实现屏幕共享思考与落地

我们常用的屏幕共享的技术实现，例如在客户端 Android 和 IOS 开发，实现屏幕共享基本上涉及两个方面：录制屏幕和传输屏幕，也就是推流。例如腾讯会议，QQ 远程桌面等。

本文主要来讨论在小程序侧的实现。在小程序内实现，无非就是两种方式：原生小程序 API 支持或 webview 内嵌的 H5 支持。

作者：kevin
来源：kevin技术blog / 原标题：小程序下H5页面同屏思考与落地
原文：https://mp.weixin.qq.com/s/8ougAgRzdVpazaNPbTW5yA

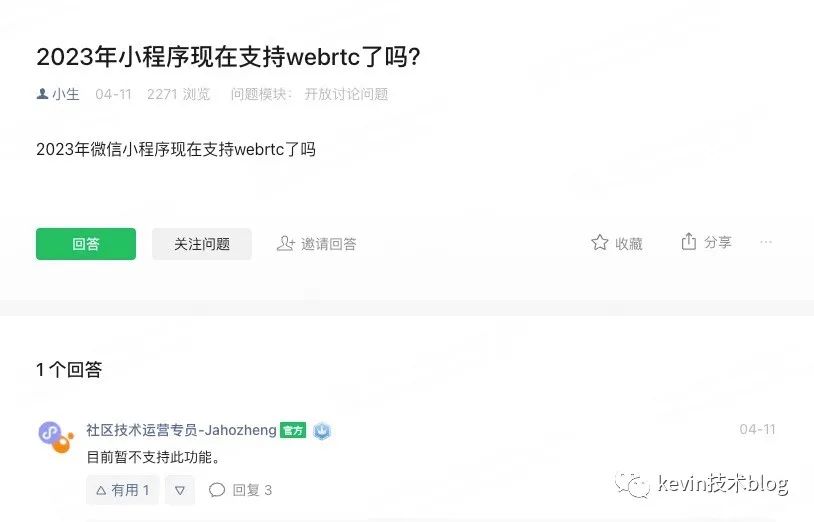

但从官方搜寻得到的信息，小程序 API 不支持屏幕共享！

尽管提供了<live-pusher>和 <live-player>两个标签，但它俩主要用于直播的场景，而且是需要通过类目审核。

那就剩一种方案了，小程序内嵌 H5 实现屏幕共享。

需求和挑战

在 H5 的探索中，我们抓到一个利器，WebRTC。

WebRTC（Web 实时通信）是一种用于在 Web 浏览器之间实现实时通信的开放标准,提供一系列的 API 和协议，使得浏览器可以直接进行音频、视频和数据的实时传输。应用场景包括实时音视频通话、视频会议、远程协作、屏幕共享、直播等。屏幕共享，这就是我们要的！

我们可以先借用 WebRTC 来聊下同屏的关键 3 个步骤实现：

1、获取屏幕流。WebRTC通过浏览器提供的API-getDisplayMedia来获取屏幕的媒体流。

2、传输流。传输获取的媒体流数据保存到服务器。通过信令服务器进行信令数据交换（如媒体描述信息SDP的交换，连接地址的交换等

3、渲染流。另一客户端获取屏幕流，使用video标签进行屏幕流的渲染播放。

但其实，在使用 webRTC 有另外的限制，兼容性和碎片化严重。在小程序 webview 中要使用 webRTC，需要 IOS 系统达到 14.3 版本及以上，并且微信版本为 6.5 及以上，这意味着要放弃一批用户，且新特性在 webview 中产生的问题，是无法评估完整，费时费力，可能达不到理想效果。

那有没有其他方式实现呢？分析一下需求，两边要看到同一页面内容，A 客户端输入，滑动，点击等操作，都需要真实反馈到 B 客户端，反之亦然。那能不能通过指令+事件同步呢？即A用户在页面操作的行为事件，通过指令发送到B客户端，B客户端根据接收的事件行为在页面进行还原操作。听起来可行，动手就干！

技术交互实现

指令：要求低延迟，传输快，开销小。Websocket满足此要求，还可进行双向数据传输。

事件：页面操作行为。除基本的JS事件外，定义其他行为，例如：进线、退出、切屏、网络异常等等等…

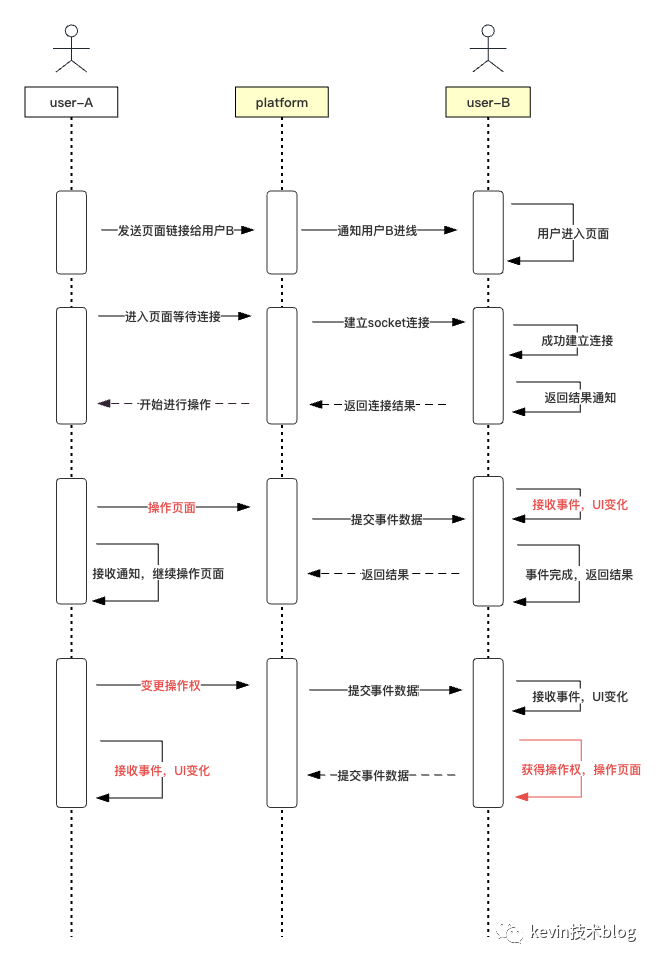

配合交互图和文字，来解析下实现：

1、A用户发送页面链接给B用户，等待B进入

2、完成Socket连接后，两端即可开始通信

3、由A暂获操作权，并开始操作页面，在操作页面的过程中，实时传输数据给B客户端，并由B客户端解析数据和事件，进行事件还原，B客户端页面UI发生变化

4、A可以转换操作权限，也是经过事件传输，等待B客户端获取操作权后，重复步骤3，来实现两端的同屏。

伪代码实现：

switch (Event) {
  case 'click':
    handleEventClick();
    break;
  case 'input':
    handleEventInput();
    break;
  case 'scroll':
    handleEventScroll();
    break;
  case 'switchOperation':
    handleEventSwitchOperation();
    break;
  default:
    console.log('Unknown Event.');
}

事件的思考

在JS中，事件是指在特定的情况下触发的动作或响应。常见的事件包括：点击、输入、滑动、拖拽等。但是这些事件是不能脱离特定的元素或者文档上，也就是任何用户事件都必须要绑定一个DOM元素或者文档，才能触发完成。例如一个简单的点击事件，通过getElementById()方法获取了一个按钮元素，并使用addEventListener()方法将点击事件与一个匿名函数关联起来。

// 获取按钮元素
const btn = document.getElementById('myButton');
// 添加点击事件监听器
btn.addEventListener('click', function() {
  console.log("按钮被点击了！");
});

那么在指令+事件实现的同屏下，事件如何绑定元素，元素在页面的唯一性如何确定？

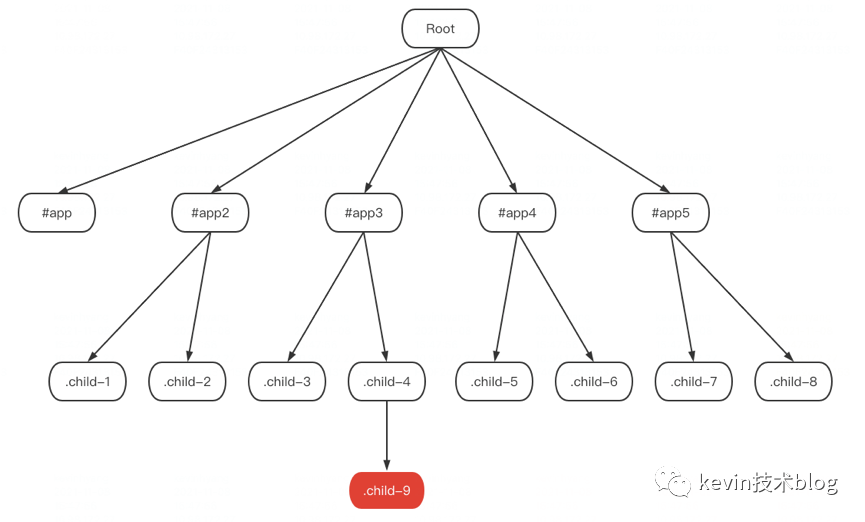

如下图，如何找到标红.child-9的位置呢？把页面组成部分当作树形结构，采用递归方式，自下而上，找到该元素。

确定元素路径为：html > body > div#app3 > div.child-4 > div.child-9

伪代码实现：

// 注：以下代码为测试代码，请根据实际情况优化
function getElementPath(element) {
  if (element.nodeName === 'HTML') {
    return 'html';
  }
  let path = '';
  let parent = element.parentNode;
  if (parent) {
    path += getElementPath(parent) + ' > ';
  }
  path += element.nodeName.toLowerCase();
  if (element.id) {
    path += '#' + element.id;
  } else if (element.className) {
    path += '.' + element.className.trim().replace(/ +/g, '.');
  }
  return path;
}

最终，我们可以得到指令传输的数据结构：

{
  "event": "click", // 事件类型
  "domPath": "html > body > div#app3 > div.child-3 > div.child-9", // 元素路径
  "extraData": {} // 额外的传输数据
}

踩过的坑

1、单页面实现，页面跳转用router.push。保证整个同屏在单页面上，采用小程序API提供的方法跳转或多页面设计，会导致页面重新载入，需要双方重新连接。

2、在使用音视频传输的时候，部分非主流机型存在接收不到声音的问题。

3、不适合场景特别复杂的页面，例如canvas绘图、可视化图表变更等操作。

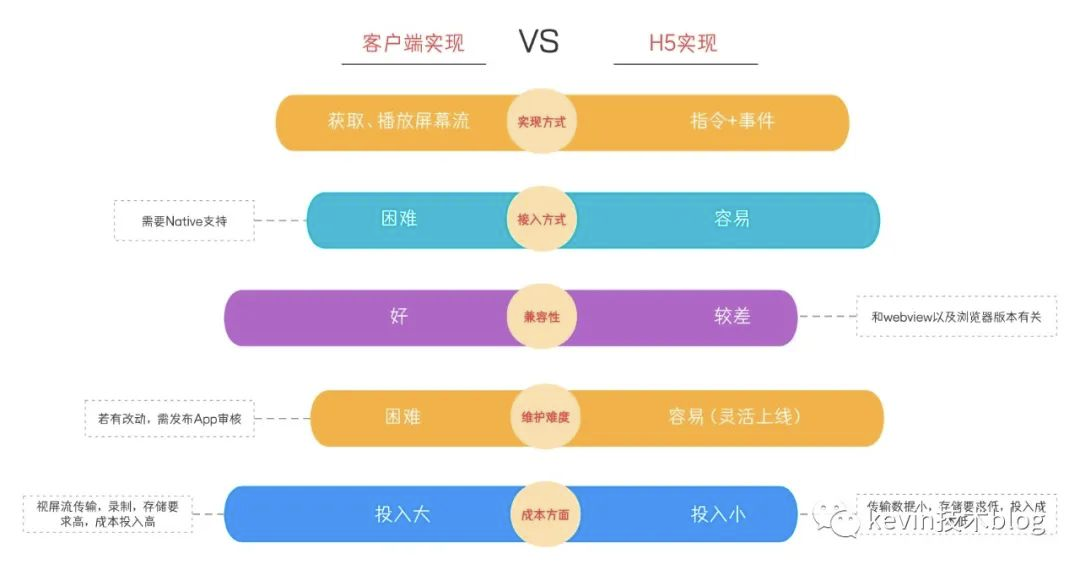

客户端、H5同屏对比

最后，我们来对客户端以及本文实现的同屏技术，做一个对比：
