互动白板H5文件的制作与使用 | 即构白板sdk系列功能5

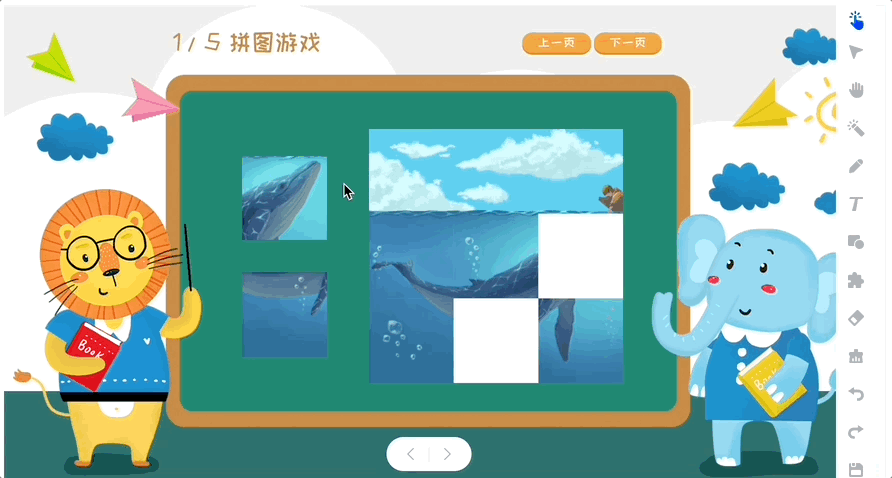

H5 文件是指由开发者制作的用于多端共享的 HTML5 页面,是 ZegoSuperBoard SDK 支持的一种新的文件类型。开发者可以在 H5 文件中添加类似于动态 PPT 中的翻页、跳步、动画触发器、音视频等功能。

/Pics/WhiteboardView/superboard_h5.gif

概念解释

  • ZEGO 桥接层:用于 H5 文件与 ZegoSuperBoard SDK 交互的桥梁,只有在 H5 文件中引入了 ZEGO 桥接层,才能与 ZegoSuperBoard SDK 进行通信,从而达到多端互通。
  • ZEGOBridge:ZEGO 桥接层注入在全局的一个对象,H5 文件在引入桥接层后,可以读取到这个对象,通过这个对象获取到 ZEGOBridge 的唯一实例。
  • Bridge:ZEGOBridge 的唯一实例,这个实例中包含了 H5 文件需要用到的所有方法。
  • 操作记录:H5 文件内执行的除翻页、跳步以外的其他操作均称为一条操作记录,该操作记录是与页绑定的,即某页下的操作记录。
  • 操作记录列表:某页所有操作记录组成的集合,在页数变更时,内部会自动清空该列表,H5 文件的所有除翻页、跳步外的行为都依赖该列表执行。

文档说明

本文将通过 H5 文件的制作和使用两个部分来介绍:

  • H5 文件的制作:从集成 ZEGO 桥接层开始到与 ZEGO 桥接层进行交互。
  • H5 文件的使用:从 ZegoSuperBoard SDK 上传到后续多端互通。

示例源码下载

  • ZEGO 提供了制作完成的 H5 文件供开发者参考,包含集成 ZEGO 桥接层以及接口使用方法,详情请参考 H5 文件示例源码
  • 在 ZegoDocsView SDK 中使用 H5 文件的完整示例源码请参考 示例源码

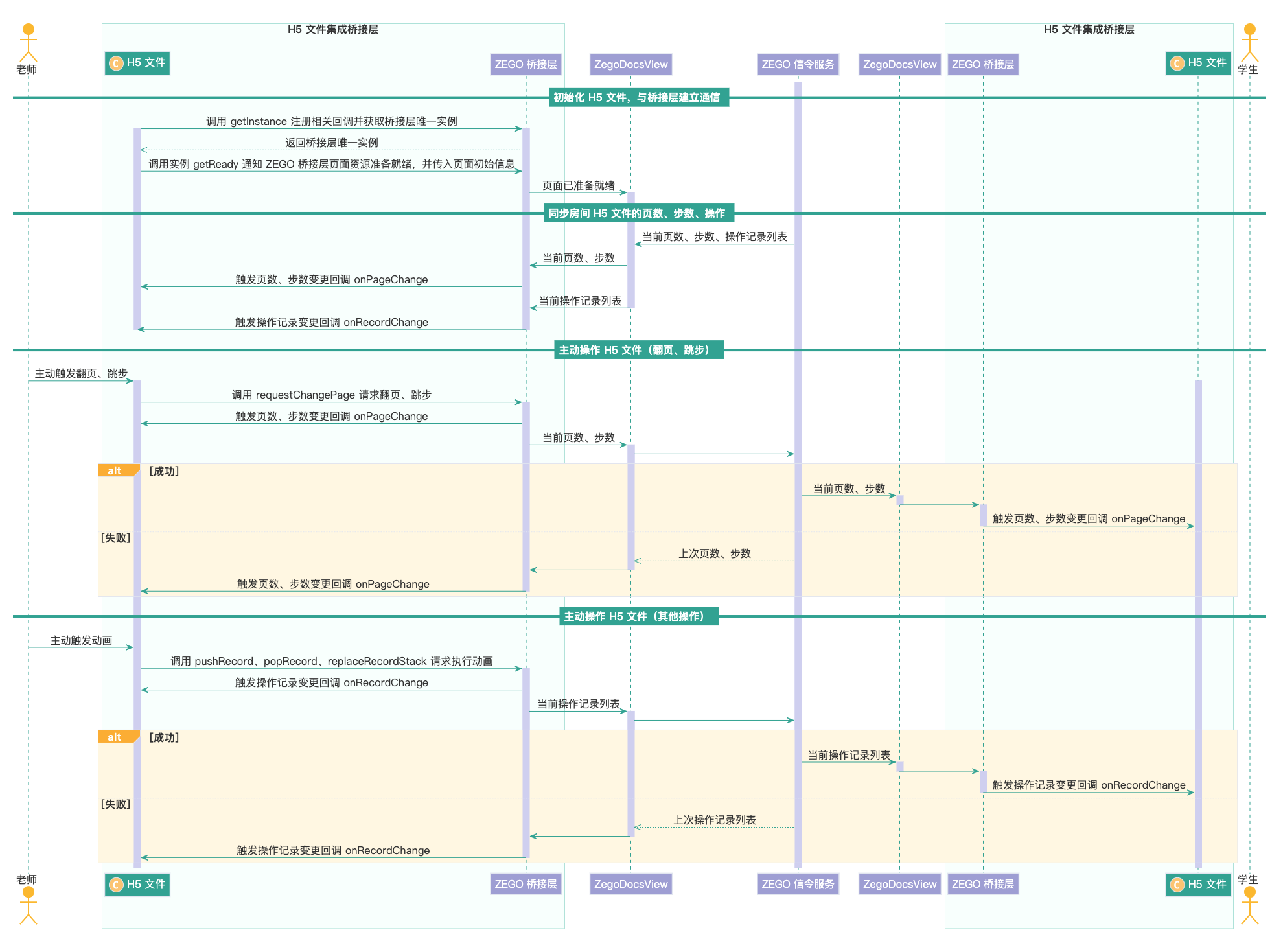

交互时序图

本时序图描述了开发者制作 H5 文件时,H5 文件通过 ZEGO 桥接层和 ZegoSuperBoard SDK 的交互流程。

/Pics/docsview/H5_Sequence.png

制作步骤

H5 文件的制作,即如何集成并与 ZEGO 桥接层交互,分为以下 5 个步骤,开发者请确保遵循以下步骤。

引入 ZEGO 桥接层

在 H5 文件中引入 ZEGO 桥接层。开发者需要保证在使用桥接层方法时该 H5 资源已加载完成。

ZEGOBridge 是单例模式,一个页面中只能存在一个 Bridge 实例,只有引入了桥接层才能使用相关方法。

桥接层文件地址如下:

https://storage.zego.im/ppt2h5/ZEGOBridge.js

引入代码示例:

<script src="https://storage.zego.im/ppt2h5/ZEGOBridge.js"></script>

注册回调

调用 getInstance 注册相关回调并获取桥接层的唯一实例。

为达到多端互通的效果,H5 文件中需要执行的所有业务操作都必须先调用桥接层接口,然后在对应回调中执行。

// 获取唯一实例
const bridge = ZEGOBridge.getInstance({
    // 注册翻页、跳步回调
    onPageChange: function (params) {
        // 需要在此回调函数中返回一个 Promise 对象,用于通知桥接层当前翻页、跳步任务已执行完成
        return new Promise(resolve => {
            // 执行具体的翻页、跳步逻辑
            // 具体业务逻辑
            resolve();
        });
    },
    // 注册操作记录回调
    onRecordChange: function (params)
    {
        // 需要在此回调函数中返回一个 Promise 对象,用于通知桥接层当前操作任务已执行完成
        return new Promise(resolve => {
            // recordList 表示当前操作记录列表
            // oldRecordList 上一次的操作记录列表
            // recordType 产生当前操作记录列表的操作类型,可根据此类型实现具体的业务
            const { recordList, oldRecordList, recordType } = params;
            // 根据 recordType、recordList、oldRecordList 来执行具体业务逻辑
            resolve();
        });
    },
    // 注册错误回调,可选
    onError: function (params) {
        // 具体业务逻辑
    }
});

传入页面初始信息

调用 getReady,通知桥接层页面准备就绪,并传入初始页数、步数、总页数、当前页总步数等信息。

其他接口必须要在调用 getReady 后调用才会生效。

// 传入初始页数、步数、总页数、所有页对应总步数
bridge.getReady({
    page: 1, // 初始页数为 1
    step: 1, // 当前页初始步数为 1
    pageCount: 3, // 总页数为 3
    maxSteps: [ 5, 3, 1 ] // 总共有 3 页,每页总步数分别为5、3、1
})

翻页/跳步

调用 requestChangePage 通知桥接层当前需要翻页、跳步。 这里只是发送翻页、跳步请求,并不代表请求成功,具体操作请在注册的 onPageChange 回调中执行。

// 请求跳转到第 3 页、第 1 步
bridge.requestChangePage(3, 1);

其它操作

调用其他相关接口通知桥接层当前需要执行其它操作。

这里只是发送操作请求,并不代表请求成功,具体操作请在注册的 onRecordChange 回调中执行。所有操作记录列表的更新都会在 onRecordChange 回调参数中体现。

// 此时追加一条当前页内容为 id 的记录
bridge.pushRecord({ id: 'ZEGO' })

// 移除最近一次操作记录
bridge.popRecord()

// 清空当前页操作记录
bridge.clearRecordStack()

// 使用内容为 name 的记录替换当前页所有操作记录
bridge.replaceRecordStack({ name: 'ZEGO' })

使用步骤

H5 文件制作成功后,想要实现多端互通,请参考快速开始 – 创建文件白板,在项目中集成 ZegoSuperView SDK,实现 H5 文件上传和多端同步显示。

文件制作和使用规范

H5 文件制作及使用规范请参考 H5 文件规范

H5 桥接层 API

获取桥接层的唯一实例

// 步数、页数变更回调参数
interface OnPageChangeParams {
    page: number; // 当前页数,从 1 开始
    step: number; // 当前步数,从 1 开始
    oldPage: number; // 原页数,从 1 开始
    oldStep: number; // 原步数,从 1 开始
    taskID: string; // 任务ID
}

// 操作记录类型
enum RecordType {
    Push = 1, // 追加,对应于 pushRecord 接口
    Pop, // 移除最新一个,对应于 popRecord 接口
    Replace, // 全量替换,对应于 replaceRecordStack 接口
    Clear, // 清空,对应于 clearRecordStack 接口
    Stop = 100, // 停止音视频的场景
    LateJoinRoom = 101, // 后进房场景
    Back = 102 // 操作失败回退场景
}

// 操作记录列表变更回调参数
interface OnRecordChangeParams {
    recordList?: any[]; // 当前操作列表,recordType = 100 时不存在
    oldRecordList?: any[]; // 原操作列表,recordType = 100 时不存在
    taskID: string; // 任务ID
    recordType: RecordType; // 操作记录类型
    push: boolean; // 当前操作是否是远端推送
}

// 失败回调参数
interface OnErrorParams {
    code: number; // 错误码
    msg: string; // 错误描述
    data?: any; // 业务参数
    error?: Error; // 错误堆栈
}

// 步数、页数变更回调
type pageChangeCallback = (params: OnPageChangeParams) => Promise<any>;

// 操作记录变更回调
type recordChangeCallback = (params: OnRecordChangeParams) => Promise<any>;

// 错误回调
type errorCallback = (params: OnErrorParams) => void;

// 获取实例需要传入的参数
interface BridgeOptions {
    onPageChange: pageChangeCallback; // 页数、步数变更回调
    onRecordChange: recordChangeCallback; // 记录变更回调
    onError?: errorCallback; // 错误回调,可选
}

// 获取 ZEGOBridge 单例
static getInstance(options: BridgeOptions): Bridge;

通知桥接层文件准备就绪

// 页面初始数据
interface InitData {
    page: number; // 文件初始所在页数,从 1 开始
    step: number; // 文件初始当前页所在步数,从 1 开始
    pageCount: number; // 文件总页数
    maxSteps: number[]; // 文件所有页对应总步数
}

/**
 * 通知桥接层页面准备就绪
 *
 * 调用时机:引入脚本成功,页面准备就绪,可以进行多端同步的时候
 *
 * note:一般情况下可在 页面 load 的事件回调中调用
 *
 * @param data 页面初始数据
 */
getReady(data: InitData): void

请求翻页/跳步

/**
 * 发送翻页、跳步请求
 *
 * 调用时机:页面准备就绪,getReady 调用完成后,需要翻页、跳步的时候
 *
 * note:这里只是发送翻页、跳步请求,并不代表请求成功,具体操作请在 onPageChange 回调中执行
 *
 * @param page 目标页数
 *
 * @param step 目标步数,选填,不填默认为 1,表示跳转到当前页第一步
 *
 * @return 请求任务ID,唯一标识
 */
requestChangePage(page: number, step?: number): string

请求执行其它操作

ZEGOBridge 提供了 4 个接口来组合页面的操作,所有接口都用来更新当前页的操作记录列表 recordList,H5 文件需要保证组合调用后 recordList 不能超过 ZEGO 桥接层的最大长度限制,超过限制,桥接层会在 onError 回调中抛出,当前的一次操作请求会无效。

最大长度计算规则:recordList 转换为 base64 后的字节数不能超过 948 字节。

追加一条当前页的操作记录

/**
 * 追加一条操作记录
 *
 * 调用时机:页面准备就绪,getReady 调用完成后,需要追加操作的时候
 *
 * note:这里只是发送请求,并不代表请求成功,具体操作请在 onRecordChange 回调中执行
 *
 * note:如果开发者需要关注操作历史记录,请使用该方法
 *
 * @param record 操作记录
 *
 * @return 请求任务ID,唯一标识
 */
pushRecord(record: string | number | Array<any> | object | boolean | null): string

移除最近一次操作记录

/**
 * 移除最近一次操作记录
 *
 * 调用时机:页面准备就绪,getReady 调用完成后,需要移除最近一次操作记录的时候
 *
 * note:这里只是发送请求,并不代表请求成功,具体操作请在 onRecordChange 回调中执行
 *
 * @return 请求任务ID,唯一标识和最近一次操作记录
 */
popRecord(): { taskID: string; record: string | number | Array<any> | object | boolean | null }

清空当前页操作记录

/**
 * 清空当前页操作记录
 *
 * 调用时机:页面准备就绪,getReady 调用完成后,需要清空当前页操作记录的时候
 *
 * note:这里只是发送请求,并不代表请求成功,具体操作请在 onRecordChange 回调中执行
 *
 * note:每当页数变更时,脚本内部已将操作记录清空,正常情况下开发者无需用到此方法
 *
 * @param record 操作记录
 *
 * @return 请求任务ID,唯一标识
 */
clearRecordStack(): string

全量替换当前页的操作记录列表

/**
 * 替换当前页操作记录
 *
 * 调用时机:页面准备就绪,getReady 调用完成后,需要替换当前页操作记录的时候
 *
 * note:这里只是发送请求,并不代表请求成功,具体操作请在 onRecordChange 回调中执行
 *
 * note:全量替换当前的操作记录列表,如果开发者不需要关注操作历史记录,请使该方法
 *
 * @param record 操作记录
 *
 * @return 请求任务ID,唯一标识
 */
replaceRecordStack(record: string | number | Array<any> | object | boolean | null): string

通过以上步骤我们就可以实现互动白板的 h5文件的制作和使用了了,了解更多白板功能欢迎留言讨论或者访问文档:https://doc-zh.zego.im/article/11340
