H265/HEVC视频码流

H.265是ITU-T VCEG继H.264之后所制定的新的视频编码标准,标准全称高效视频编码(High Efficiency Video Coding——HEVC),本文介绍一下H265/HEVC视频码流相关知识。

一、网络分层结构

和H264/AVC结构类似,H265/HEVC也采用了视频编码层(video code layer ,简称VCL)和网络适配层(network abstract layer,简称NAL).VCL层包含了视频压缩的数据, NAL主要负责对数据的压缩数据进行划分和封装,保证数据在磁盘上保存和网络上进行传输。

和h264的码流结构一样,也是通过启始码(0x000001或者0x00000001)进行分割压缩数据,每一个称为NAL单元(NAL Unit,简称NALU)。NALU有不同的类型,主要是对数据内容进行区分。

对于一个码流文件来说,和h264一样,有一系列的NALU的类型定义,可以分为VPS,SPS,PPS,SEI,I帧,P帧 6种类型。码流结构如下所示:

  • 启始码+VPS+启始码+SPS+启始码+PPS+启始码+SEI+启始码+I帧+启始码+P帧+启始码+P帧+…..

如上就是一个图像系列的组成,为什么这么说呢?一般我们在网络上发送数据,比如采集端一般在发送压缩数据的I帧前先发送VPS,SPS,PPS。解码端不可能先启动后等着发送端数据到来吧,只有解码器拿到VPS,SPS,PPS后才可以解码H265的数据。VPS,SPS,PPS,SEI,一个I帧,一个P帧都可以常委一个NALU。

从上面可以看到h265比h264多了一个VPS,VPS是视频参数集。

我们这里看一下经过h265编码器编码后的码流文件,截取文件开头的数据, 因为h265码流最开始永远是VPS,SPS,PPS,可能含有SEI,后面接着是I帧P帧数据。

16进制打开文件如下:

0000 0001 4001 0c01 ffff 0160 0000 0300 // 4001
b000 0003 0000 0300 5aac 0900 0000 0142 // 4201
0101 0160 0000 0300 b000 0003 0000 0300
5aa0 0442 00f0 77e5 aee4 c92e a520 a0c0
c05d a142 5000 0000 0144 01c0 e30f 0330 // 4401
840a 0000 0001 2601 af0b e075 8d53 b010 // 2601
af65 bfb4 0b53 823d e91c ad66 f973 ce21
5d92 9227 9159 3dc6 2cae 5adf 4cda f9b5
6105 3165 97cd 64cd f04d 09d5 5e10 d231
// ...省略其它数据
2f04 c9cc 1e01 700a 0000 0001 0201 d08f // 0201
// ...省略其它数据

二、单元NALU结构

可以看到上面的数据和h264一样,H265的NALU的结构也是:启始码+ NALU头+NALU数据。如果NALU对应的Slice为一帧的开始(即视频流的首个NALU)就用0x00000001,否则就用0x000001。

  • 启始码:是一个固定值4个字节00 00 00 01(十六进制)或者3个字节00 00 01(十六进制)
  • NALU的头大小为2个字节,第1为是0,第2-7位是NALU的类型,表示该NALU的数据内容是什么类型的,是VPS,SPS,PPS,SEI,I帧还是P帧。第8-15位是1
  • NALU的数据就是编码器编出来的图像信息或者图像压缩数据了

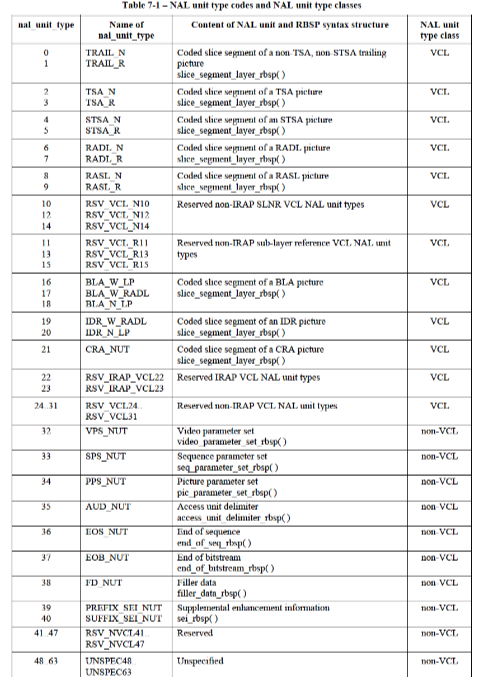

NALU的nal_unit_type官方文档所示:


可以上面的文件数据片段中可以计算出6种NALU的头类型nal_unit_type,取2个字节的2-7位即可。计算方法:

// 0x7E的二进制的后8位是 0111  1110
 int naluType = (byteOffset & 0x7E) >> 1

byteOffset就是00 00 00 01或者00 00 01后面的2个字节:

  • VPS(视频参数集)NALU的头值为0x4001(十六进制),取出2-7位(40 & 0x7E)>>1 =32(十进制)
  • SPS(序列参数集)NALU的头值为0x4201(十六进制),取出2-7位(42 & 0x7E)>>1 =33(十进制)
  • PPS(图像参数集)NALU的头值为0x4401(十六进制),取出2-7位(44 & 0x7E)>>1 =34(十进制)
  • SEI(补充增强信息)NALU的头值为0x4e01(十六进制),取出2-7位(4e & 0x7E)>>1 =39(十进制)
  • I帧 NALU的头值为0x2601(十六进制),取出2-7位(26 & 0x7E)>>1 =19(十进制)
  • P帧 NALU的头值为0x0201(十六进制),取出2-7位(02& 0x7E)>>1 =1(十进制)

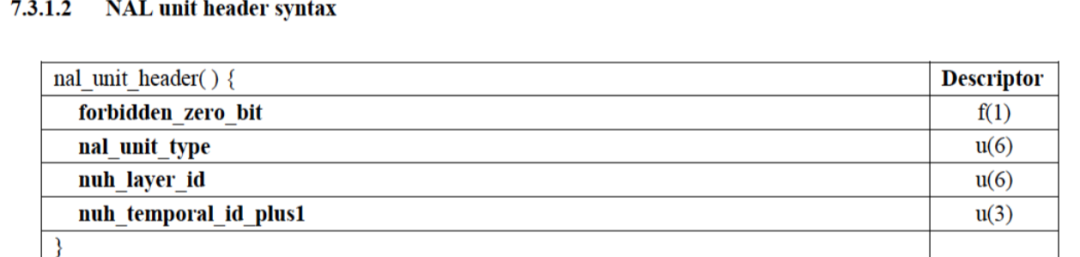

NALU的类型官方文档所示:


RBSP的结构

H265的 RBSP(raw byte sequence payload)和H264的一样。

NAL根据送压缩数据的规则,可以封装称不同的NALU, NALU包含VPS,SPS,PPSl类型信息,还包含视频片(Slice)的压缩数据,包含压缩的NALU被称为VCLU(VCL NALU),包含其它信息的压缩数据的NALU,则被称为non-VCLU(non-VCL NALU)。

H265下的NALU包含两部分数据结构:NALU头(header)和负载(payload),NALU头长度为固定的2字节,反应NALU的内容特征,而NALU的负载长度为整数字节,包含视频压缩后的原始字节序列负载RBSP(raw byte sequence payload)。RBSP是对视频 编码后的原始比特流片段SODB(string of data bits)进行添加尾部(添加比特1,以凑足整字节)的包装。

同样在H265中,为了避免字节流片段和NALU的启起码及结束码发生冲突,需要对RBSP的字节流进行冲突处理0x3,经过处理后的RBSP才可以直接作为NALU的负载信息,才可以进程磁盘保存和网络传输。
