下一代 AOM 视频编码标准研究

开放媒体联盟 (Alliance for Open Media, AOM) 于 2018 年发布了 AV1 视频编码标准，较之前的 VP9、HEVC 有明显性能增益。由于其开源、免版权费的特点，AV1 在 YouTube、Netflix 等多个主流平台上得到了广泛应用。为了进一步提高编码性能，适应丰富的应用需求，AOM 于 2020 年底开始了下一代视频编码器 (AV2) 的研发工作。本视频介绍了标准制定过程中 AOM 各小组的分工，以及 AV2 编码器的通用测试条件和一些编码工具。

在 AV2 编码标准的制定中，AOM 各小组分工如下：

编码工作组 (Codec Working Group)：
- 负责审阅和讨论视频编码提案；
- 以 Libaom 的代码为基础进行开发
测试小组 (Testing Sub-Group)：
- 定义通用测试条件 (Common Test Conditions, CTC)，用于编码器性能和复杂度的测试；
- 实现测试工具和数据分析工具；
- 跟踪测试提案内容，并分析编码器中各工具之间的兼容性
软件实现工作组 (Software Implementation Working Group)：
- 实现产品级的编码软件，可用于实际部署和应用；
- 目前主要工作是以 SVT-AV1 为基础，进一步优化 AV1 的软件实现。
焦点小组 (Focus Groups)：
- 收集各个模块的需求，用于开发建议；
- 评估和比较相似的提案
体视工作族 (Volumetric Visual Media WG)：
- 主要进行沉浸式视频 (AR, VR 等) 的编码研究

AOM 通用测试条件（CTC）

CTC 序列

AOM 通用测试序列下载 : https://media.xiph.org/video/aomctc/test_set/

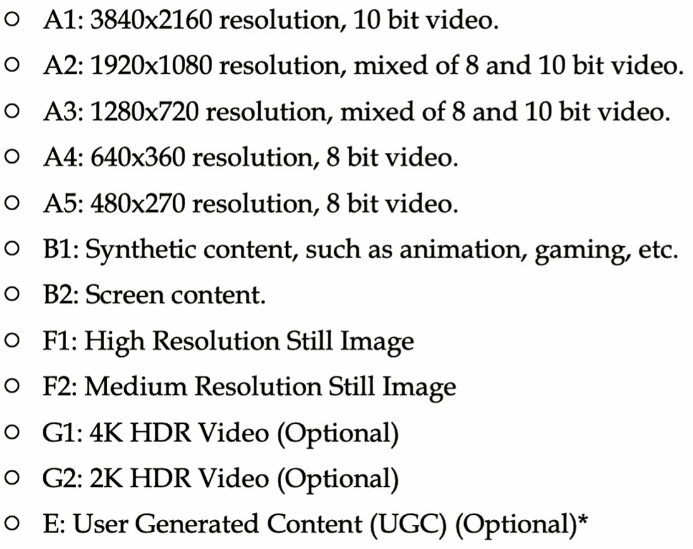

AOM 通用测试序列的主要类别如图 1 所示，涵盖了可能遇到的各种视频类型：

视频分辨率从 SD 到 4K 不等，支持 8-bit 和 10-bit 位深；
包括丰富类别的视频场景，如自然视频、合成视频 (动画、游戏)、屏幕内容，静止图像等；
引入 2K 和 4K 的 HDR 序列以及用户生成内容 (UGC) 作为可选项；

值得注意的是，这是 UGC 视频首次被引入到标准测试序列中，这类视频主要来源于社区网络、视频软件、博客和播客等，用户上传视频后，平台将其转码并分发。UGC 视频一般时长很短，场景固定，质量良莠不齐，且已经过初次处理，具有明显人工痕迹。

CTC 编码配置

下一代标准的编码配置有如下几种：

全帧内 (All Intra and Still Image)：
- 用于视频关键帧和静止图像的编码；
- 将所有视频的前 30 帧编码为 I 帧
低延时 (Low Delay)：
- 用于低延时场景，如视频会议、实时通信等；
- 所有视频的前 130 帧中，只有第一帧编码为 I 帧，其余均编码为无后向参考的 P 帧
随机接入 (Random Access)：
- 用于高延时容忍场景，如点播 (VoD) 等；
- 所有视频的前 130 帧 (2个 GOP) 按照有后向参考编码
自适应流 (Adaptive Streaming)：
- 用于流媒体传输场景；
- 采用类似于 RA 的编码方式；
- A1 class 中的 4K 序列被下采样为 5 种不同的分辨率

与之前各个编码标准不同之处在于，这里新引入了 AS 编码模式，它可以看作是 RA 模式针对流媒体场景的设定。A1 class 的视频经下采样后，其中每个序列都有 6 种分辨率版本，对每种分辨率的视频分别用 6 种不同 QP 编码 (以 RA 模式)。下采样视频经过编解码后，会被上采样回 4K 的分辨率，在进行质量测试时，仍与原始的 4K 序列进行比较。因此，AS 模式可以在多种分辨率和多个码率段对编码工具进行评估，与实际场景非常相近。

QP 和 GOP 取值

CQP 编码模式下，有 6 种 QP 值可供选择：

全帧内 (All Intra) : [85, 110, 135, 60, 85, 210]
静止图像 (Still Image) : [60, 85, 110, 135, 160, 185]
其他配置 : [110, 135, 160, 185, 210, 235]

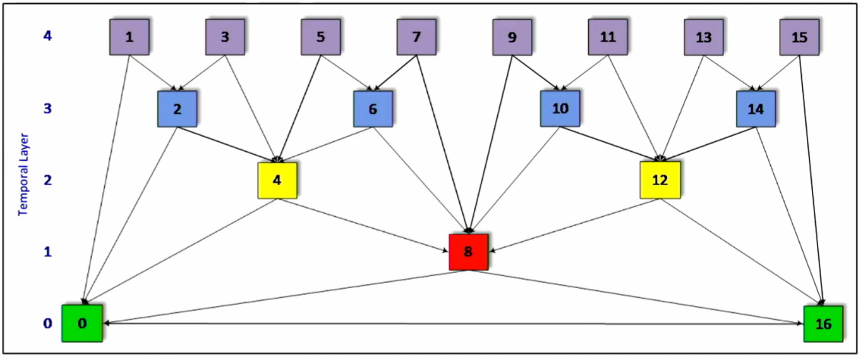

RA 和 AS 模式的 GOP 结构如图 2 所示，两个关键帧之间相距 65 帧，Mini GOP 的距离为 16 帧。参考层次共有 5 层，选用的 QP 之用于最高层的帧，其他层的 Qindex 由编码器自动设置 (加上一个固定的 offset 值)。

质量和复杂度评价

1. 质量指标

使用 Netflix 的 “VMAF tool” 平台计算 PSNR-Y/U/V, SSIM-Y, MS-SSIM-Y, VMAF, VMAF-NEG, PSNR HVS, DE2000, APSNR-Y/U/V 等指标；
用于检测条带失真的 CAMBI 指标仍在设计中；
“–aom_ctc v1.0” 参数可以制定质量评价指标

编解码器的复杂度评价

使用内置的时间工具来统计系统时间和用户时间；
使用内置的性能工具来统计指令数量；
许多提案方对提出的编码工具进行基于 C 和 SIMD 的优化，以最大化性能和复杂度提升的比值；
对于基于机器学习的编码工具，如何进行复杂度估计仍在讨论中

2. 熵编码 / 熵解码的吞吐测试

使用加权的符号数比特数值来衡量对硬件实现的吞吐影响。

部分编码工具

在这部分，主讲人对 AV2 已有的一些编码工具进行简要介绍。

扩展量化

1. 目前 AV1 量化的不足

对于 8/10/12 bit 位深的视频，无论是 AC 分量还是 DC 分量，均使用 6 个查找表来定义 Qindex 和 Qstep 之间的映射，没有明确的公式来规定 Qstep 的取值；
AV1 能取到的码率范围比 HEVC 要小：最高码率点相近，然而 AV1 能取到的最低码率值比 HEVC 的高 30% 左右

2. AV2 的扩展量化改进

使用指数函数来清晰定义 Qindex 和 Qstep 之间的映射关系，移除查找表来简化硬件实现；
10/12 bit 位深视频的 Qindex offset 值是基于 8 bit 位深视频定义的；
提升了最大的 Qstep 值，进而降低可达到的最低码率，扩展后的码率范围与 VVC 相近；
允许在序列/帧级对 DC/AC 分量和色度分量的 QP offset 进行指定；
可以在 RA、LD、AI 模式下分别带来 0.6%、1.1%、0.4% 的性能增益

扩展的递归分割 (ERP)

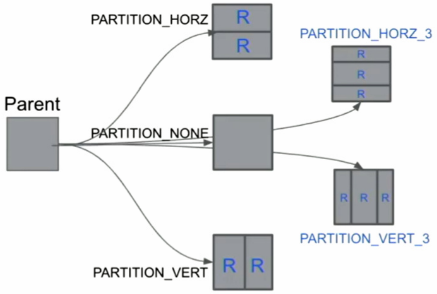

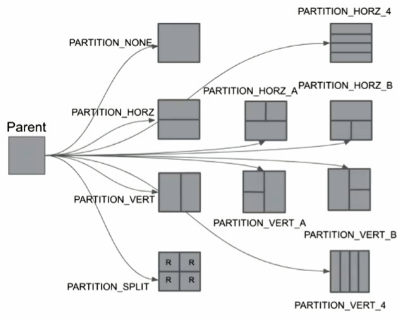

在 AV1 中，只有四叉树划分是可以递归进行的，在 AV2 的设计中对１其进行扩展 (Extended Recursive Partition, ERP)：

只允许进行二叉和三叉划分，并且所有的划分都能递归进行；
允许的最大宽高比为 1:4

该方案可在 AI、RA、LD 编码模式下分别带来 2.5%、3.4% 和 3.9% 的性能增益，针对复杂度降低的进一步改进仍在讨论中。

亮度－色度的半解耦划分 (SDP)

在 AV1 中，色度的块划分方式是由对应区域的亮度划分决定的，如果亮度和色度的纹理信息类似，则这种共享机制可以降低复杂度；而如果二者的纹理特征不同 (如图5所示)，则分别划分的效果更好，因此提出了”半解耦划分” (Semi-Decoupled Partition, SDP) 的方式。

在 SDP 模式下，亮度和色度分量在某个规定的划分深度 (“shared_depth”) 之前，具有相同的划分方式；而当继续往下划分时，二者可以使用不同的划分方式。该方法可以分别在 AI、RA、LD 模式下带来 2.9%、0.75% 和 0.6% 的性能增益。

基于光流的 TMVP 修正

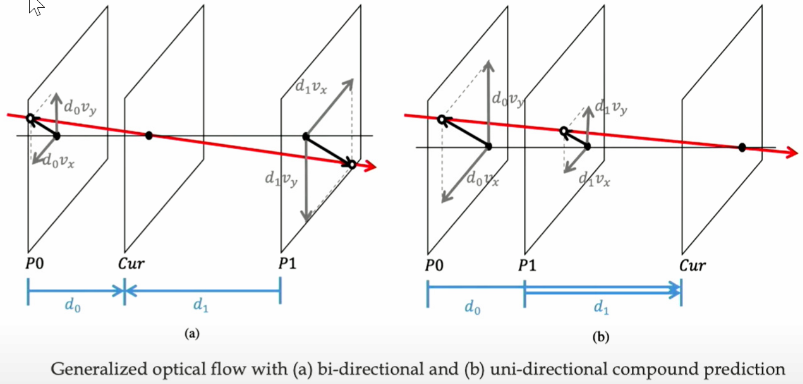

在该模式下，对于帧间编码块，首先会基于原始 MV 进行运动补偿，以得到参考块 P0、P1。然后对 P0 和 P1 分别在 x 和 y 方向上计算梯度值，根据梯度值得到每个子块更精细的运动信息 (“fine motion”)，并用其修正整个块的 MV，重新进行运动补偿，得到合成的参考子块 P0* 和 P1，然后根据 P0 和 P1* 得到最终的预测块。该模式支持单向和双向预测，并且不限制时域距离，示意如图 6 所示。通过使用这样的两轮运动补偿，可以在 RA 模式下带来约 2% 的性能增益。
