WebSocket内存马之tomcat-websocket源码实现

这篇主要是分析一下WebSocket协议在Tomcat容器中的源码实现，方便大家在后面能够更好的了解下一篇Websocket型内存马的原理。

这个也是内存马系列第七篇

Websocket

什么是websocket？

首先来了解一下什么是websocket

WebSocket全双工通信协议，在客户端和服务端建立连接后，可以持续双向通信，和HTTP同属于应用层协议，并且都依赖于传输层的TCP/IP协议。

虽然WebSocket有别于HTTP，是一种新协议，但是RFC 6455中规定:

it is designed to work over HTTP ports 80 and 443 as well as to support HTTP proxies and intermediaries.

WebSocket通过HTTP端口80和443进行工作，并支持HTTP代理和中介，从而使其与HTTP协议兼容。
为了实现兼容性，WebSocket握手使用HTTPUpgrade头从HTTP协议更改为WebSocket协议。
Websocket使用ws或wss的统一资源标志符（URI），分别对应明文和加密连接。

建立连接

在双向通信之前，必须通过握手建立连接。Websocket通过 HTTP/1.1 协议的101状态码进行握手，首先客户端（如浏览器）发出带有特殊消息头（Upgrade、Connection）的请求到服务器，服务器判断是否支持升级，支持则返回响应状态码101，表示协议升级成功，对于WebSocket就是握手成功。

请求头实例

GET /test HTTP/1.1
Host: server.example.com
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Key: tFGdnEL/5fXMS9yKwBjllg==
Origin: http://example.com
Sec-WebSocket-Protocol: v10.stomp, v11.stomp, v12.stomp
Sec-WebSocket-Extensions: permessage-deflate; client_max_window_bits
Sec-WebSocket-Version: 13

Connection必须设置Upgrade，表示客户端希望连接升级。
Upgrade: websocket表明协议升级为websocket。
Sec-WebSocket-Key字段内记录着握手过程中必不可少的键值，由客户端（浏览器）生成，可以尽量避免普通HTTP请求被误认为Websocket协议。
Sec-WebSocket-Version表示支持的Websocket版本。RFC6455要求使用的版本是13。
Origin字段是必须的。如果缺少origin字段，WebSocket服务器需要回复HTTP403状态码（禁止访问），通过Origin可以做安全校验。

响应头实例

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: HaA6EjhHRejpHyuO0yBnY4J4n3A=
Sec-WebSocket-Extensions: permessage-deflate;client_max_window_bits=15
Sec-WebSocket-Protocol: v12.stomp

Sec-WebSocket-Accept的字段值是由握手请求中的Sec-WebSocket-Key的字段值生成的。成功握手确立WebSocket连接之后，通信时不再使用HTTP的数据帧，而采用WebSocket独立的数据帧。

贴一个网上的示例图

其优点

较少的控制开销。在连接建立后，服务器和客户端之间交换数据时，用于协议控制的数据包头部相对于HTTP请求每次都要携带完整的头部，显著减少。
更强的实时性。由于协议是全双工的，所以服务器可以随时主动给客户端下发数据。相对于HTTP请求需要等待客户端发起请求服务端才能响应，延迟明显更少。
保持连接状态。与HTTP不同的是，Websocket需要先建立连接，这就使得其成为一种有状态的协议，之后通信时可以省略部分状态信息。而HTTP请求可能需要在每个请求都携带状态信息（如身份认证等）。
更好的二进制支持。Websocket定义了二进制帧，相对HTTP，可以更轻松地处理二进制内容。
支持扩展。Websocket定义了扩展，用户可以扩展协议、实现部分自定义的子协议。
更好的压缩效果。相对于HTTP压缩，Websocket在适当的扩展支持下，可以沿用之前内容的上下文，在传递类似的数据时，可以显著提高压缩率。

源码实现

我们知道想要在Tomcat中使用Websocket服务有多种方法：

@ServerEndpoint注解的方式
继承抽象类Endpoint类
ServerApplicationConfig的实现类

那么在源码层面上Tomcat是如何提供对应的服务的呢？

首先来看一下内部是如何加载相应的websocket服务的？

Tomcat提供了一个org.apache.tomcat.websocket.server.WsSci来加载WebSocket服务，利用了SCI机制，什么是SCI机制呢？

从源代码上面来讲主要是一个实现了javax.servlet.ServletContainerInitializer接口的，会在这时候触发对应的onStartup方法，做出一些初始化操作。

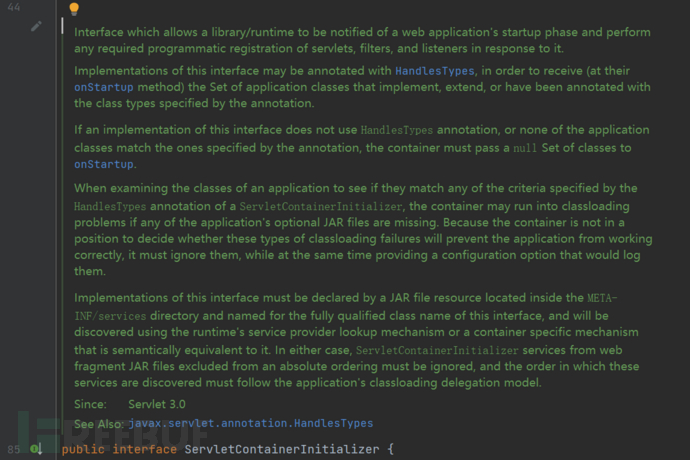

我们看看这个接口。

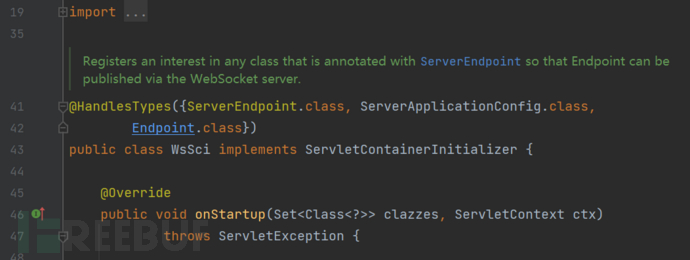

从注释中我们也知道能够调用其onStartup方法，同样，我们也来看看WsSci类的源码。

他实现了ServletContainerInitializer接口，并且重写了他的onStartup方法，这个类主要是注册一下以ServerEndpoint注解了的类，使得其类能够可以通过 WebSocket 服务器发布 Endpoint。那流程就比较清楚了，WsSci主要做了一件事，就是扫描加载Server Endpoint，并将其加到WebSocket容器里

主要的逻辑在onStartup方法中，我们跟进一下。

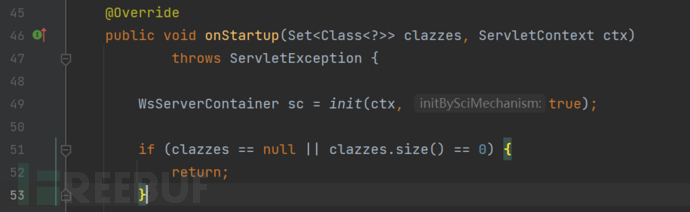

首先调用init方法创建了一个WsServerContainer类对象sc

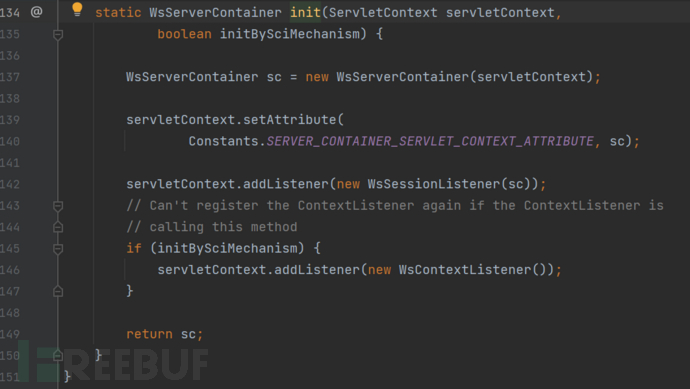

跟进方法

通过new了一个WsServerContainer传入servlet上传文创建了一个WsServerContainer对象。

之后在上下文中设置了一个属性，这个属性SERVER_CONTAINER_SERVLET_CONTEXT_ATTRIBUTE为javax.websocket.server.ServerContainer。

之后注册了一个WsSessionListener监听器给了上下文中，导致在http的session销毁的时候同样会导致ws session也会被消毁，达到了两者的一致性。

再然后判断是否是初始化的时刻，如果是将会注册一个ws上下文监听器WsContextListener给servlet的上下文，导致在servletContext初始化的时候调用WsSci的init方法进行初始化，在其消毁的时候同样也会消毁。

同样的，因为有着判断，所以，这个注册只会调用一次。

再次回到onStartup方法的调用。

开局就创建了三个集合分别来存放不同的类对象。

在try语句中，通过遍历clazzes中的类，首先在获取了类的相关信息之后，去除掉了不是public类型 / 抽象 / 接口 / 或者没有暴露的类，接着进入了第二个if语句，将不会扫描WebSocket API的jar包，也就是javax.websocket.开头的包名都会排除掉。

接着走

之后连着三个if语句将会判断满足前面条件的类是否是ServerApplicationConfig类的实现类，或者是否是Endpoint类的子类，又或者是否该类使用了ServerEndpoint注解，如果满足上面三个条件的任何一个，将会将该类放置于上面创建的对应的集合中。

继续往下走

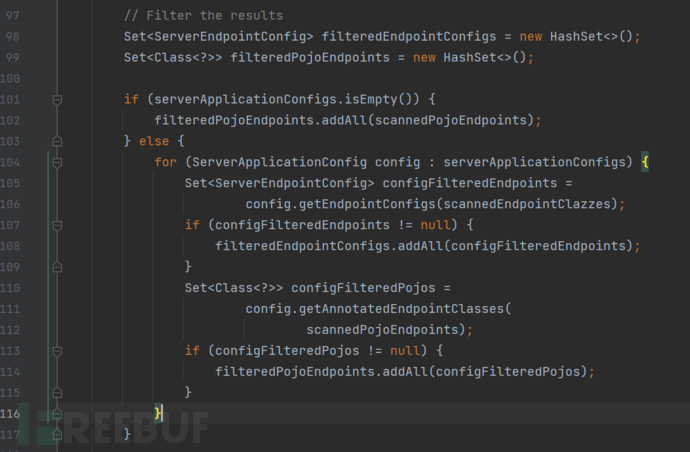

开局一个官方给的注释//Filter the results过滤上面的到的结果，有趣，我们具体看看是过滤了哪些结果类。

同样这里创建了两个集合filteredEndpointConfigs / filteredPojoEndpoints，之后首先判断前面获取的serverApplicationConfigs结合是否为空，如果为空，将会将scannedPojoEndpoints中的所有内容传入对应集合，所以这里也说明，@ServerEndpoint的服务器端是可以不用ServerApplicationConfig的。

接下来看看不为空的情况下的逻辑

首先会遍历serverApplicationConfigs这个集合中的元素，首先从config中取出Endpoint的子类，在其不为空的时候，将会将其传入filteredEndpointConfigs集合中，同样，也会在实现了ServerEndpoint注解的类获取对应的config进行添加。

就这样得到了需要的filteredEndpointConfigs。

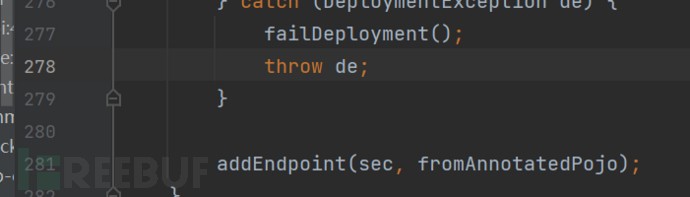

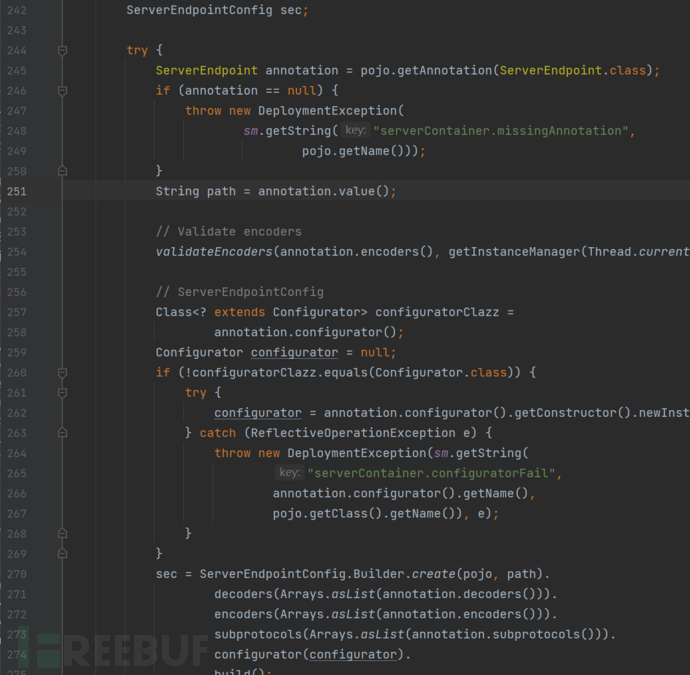

来看看最后的处理。
