比心语音房(万人在线聊天室)业务架构演进

本文内容为作者在GIAC 2022 全球互联架构大会上海站的分享总结。

一、比心语音房技术基本介绍

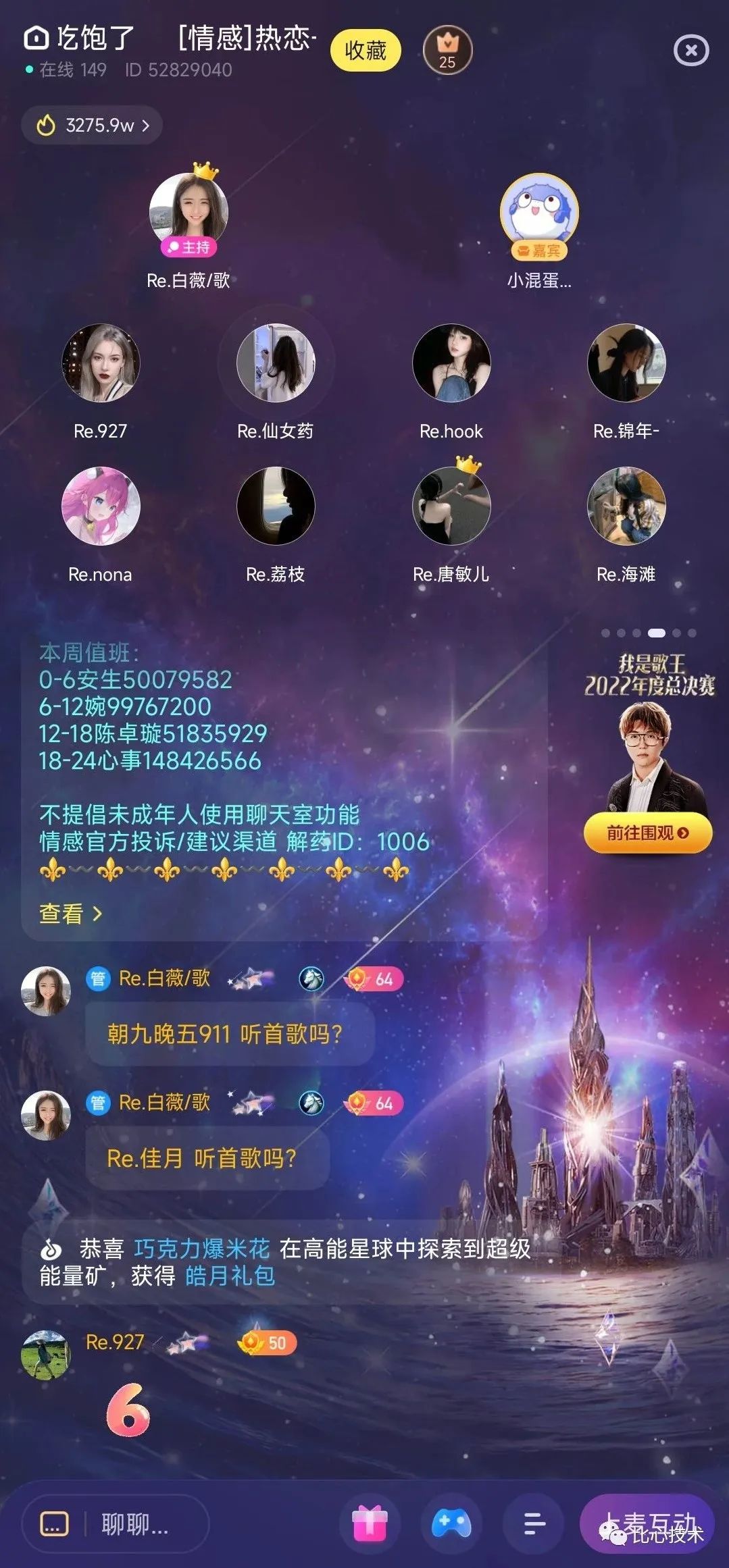

作为一家泛娱乐公司，语音业务是比心最重要的业务之一，而其中最核心的场景就是基于语音房技术实现的聊天室产品。相比于一般的业务系统，语音房业务系统的技术难度会更高一些，其难点主要体现在以下三个方面：

技术栈复杂，除基于http接口实现的webserver技术外，语音房核心技术还包括基于长连接的IM技术，和基于音视频通信的RTC技术。
强实时要求，需要支持房间内用户多对多互动的场景，一般房间内所有用户对事件变更和信息刷新的感知，需要在一秒内完成。单房间高并发，聊天室承载了大量的活动，单房间人数从几个人到几万人不等，且在活动期间突然涌入的用户量极大，技术上需要在流量波动的情况下保证业务系统的正常运转。

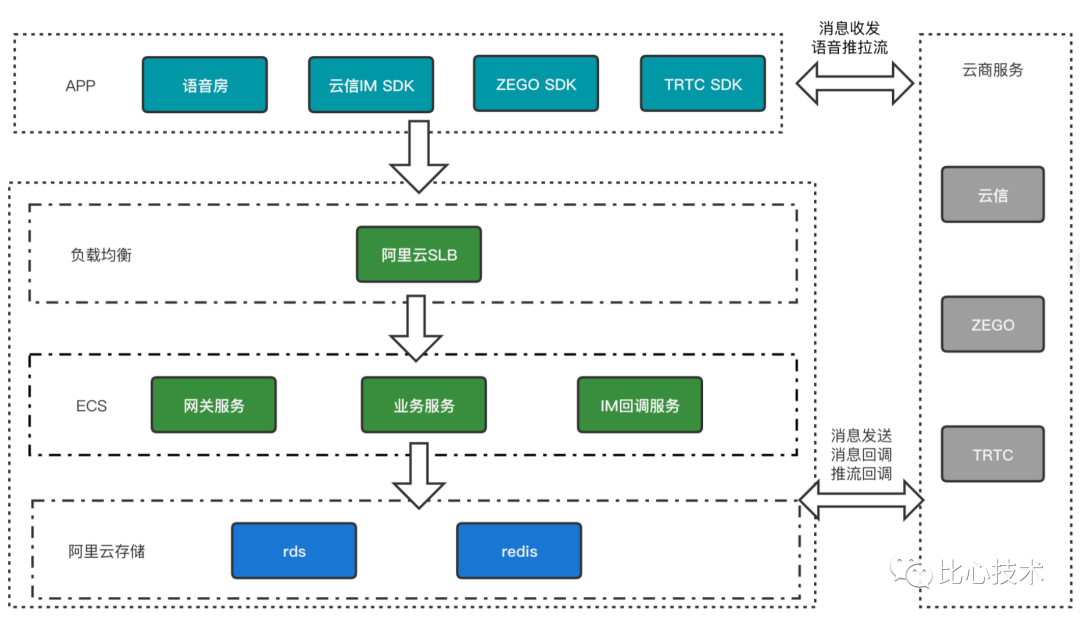

18年我刚加入公司时，比心语音房业务架构如下：

APP客户端除了实现语音房业务逻辑外，还集成了云信SDK以实现聊天室消息发送功能，集成了ZEGO SDK和TRTC SDK，实现聊天室多人实时连麦功能。聊天室收发消息都是通过云信SDK直接与云信服务器通信完成消息广播，连麦推拉流功能则是通过云商SDK和云商服务之间的音视频流传输来完成。

服务端整体部署在阿里云上，负载均衡采用阿里云SLB服务，业务网关和服务部署在ECS层，底层数据存储使用阿里云rds和redis服务。服务端发送的房间消息会通过调用云信http接口实现，客户端房的消息、推流地址会通过云商回调的方式来回传给业务服务备份记录。

虽然初版的语音房系统足以支持业务早期的需要，但当业务流量上涨，尤其是对单房间进行站外推广，或举行大型比赛时，这套架构很快就会遇到容量瓶颈，用户很容易就能感知到包括服务卡顿、功能异常、声音断断续续、消息公屏不刷消息、手机过热等等一系列问题。

为了解决系统容量，尤其是单房间用户量的限制，我们启动了万人聊天室项目，对系统架构进行了大规模的改造升级。

二、万人在线聊天室的系统建设

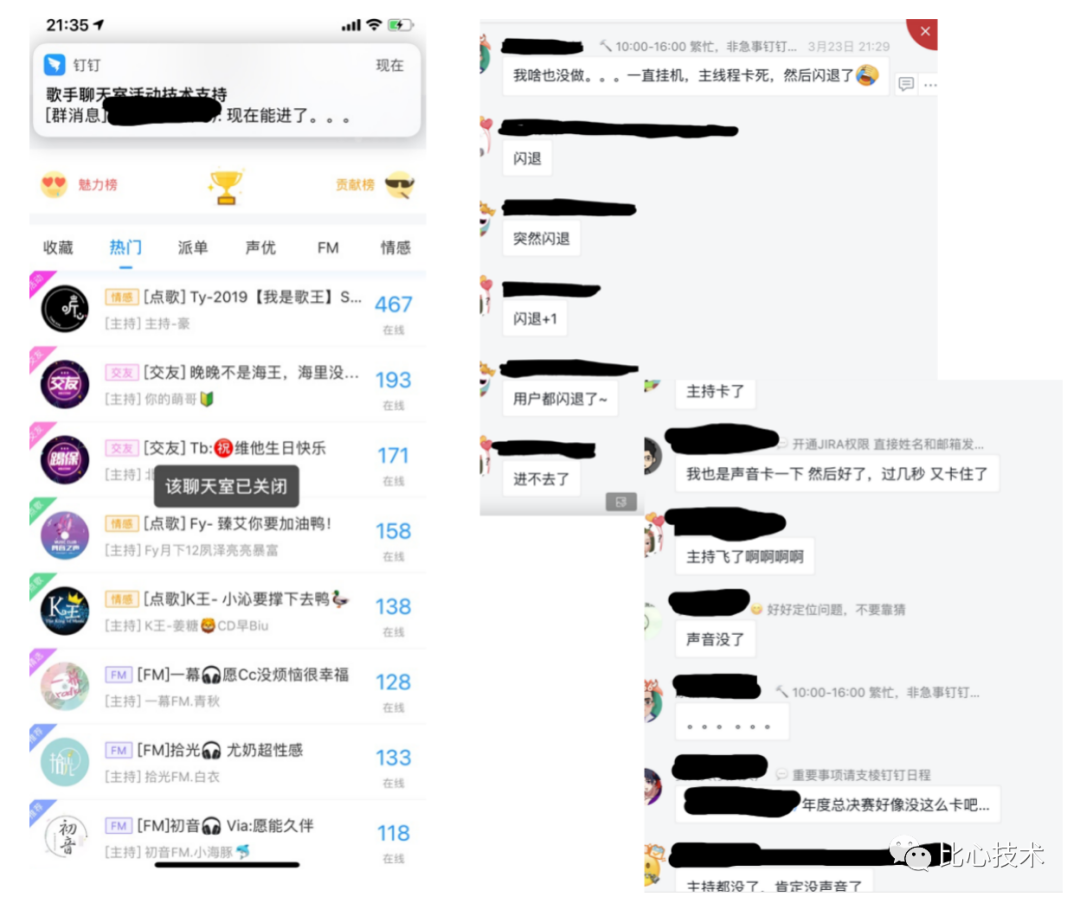

比心平台会定期举办“我是歌王”歌手大赛，在万人聊天室建设之前，每次活动都会出各种各样的问题，以下截图是19年S1赛季决赛当时的情况，可以看到决赛房间在线只有几百人的情况下就被挤爆了，无论是观众还是工作人员都无法正常使用。

提高系统容量，要从问题分析入手，问题的分类大致可以分为两类，内部问题和外部问题。内部问题主要是由内部系统本身存在的瓶颈引起，如线程池阻塞、慢SQL、缓存设计问题、异常处理等等；外部问题是指依赖于云商服务引起的问题，主要是消息丢弃和RTC稳定性。

而万人聊天室系统建设，其本质是对语音房系统的全链路资源做高并发场景下的高可用改造，核心思路是：

对架构中的每个资源做水平扩展评估
对于预期应该可水平扩展的资源，需要改造后具备快速水平扩展能力
对于预期无法水平扩展的资源，需要做好三点：第一，根据业务目标提前规划好资源容量；第二，改进资源的使用方式，提升依赖资源的服务性能；第三，控制好资源使用流量上限

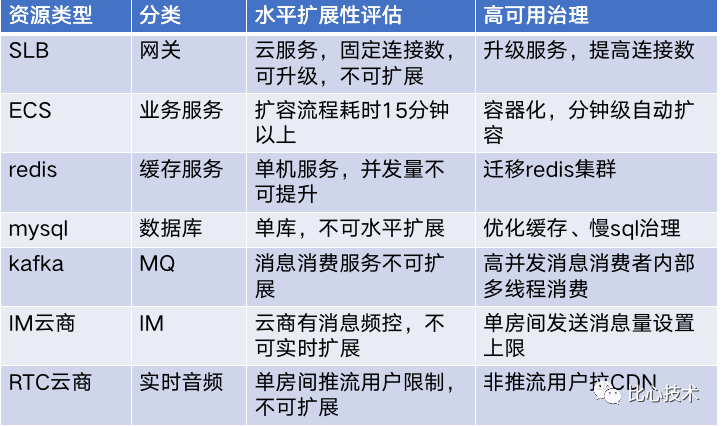

按照这个思路，我们对语音房系统各环节进行评估和主要治理方案如下：

下面我们着重介绍几个核心改造事项。

缓存集群化改造

我们使用的redis服务是阿里云redis单机服务，性能存在瓶颈，实际使用经验是CPU 100%时，请求的QPS大约是10W，同时带宽只有最大几十兆，对稍大一些的缓存数据是无法支撑太高的访问量的。

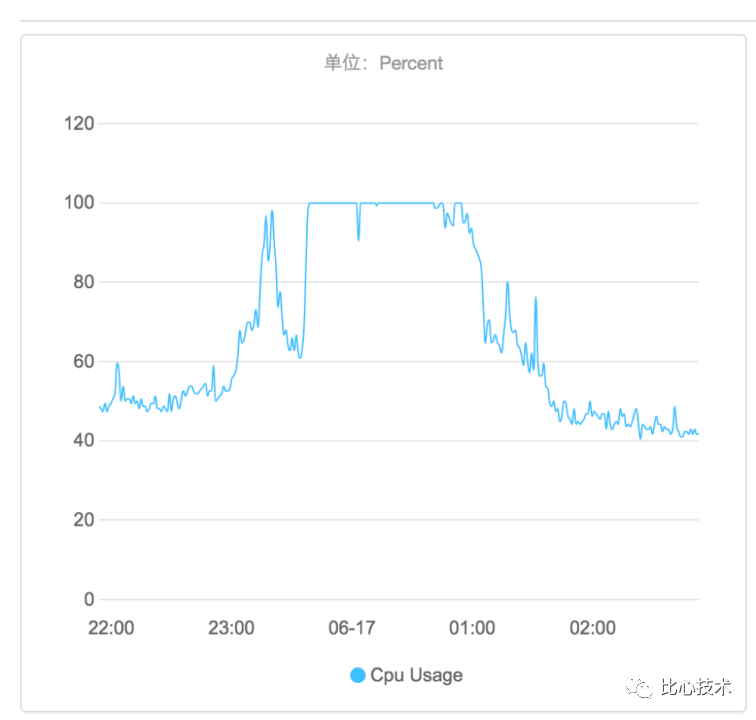

由于聊天室强实时的要求，我们对缓存的访问量非常大，当单房间人数增长时对缓存的请求量也会急速增长。原本系统中还有些对缓存使用不合理的地方，如循环访问、集合类型、无法回源等。下图是当时的某次活动，集群化改造还未完成，单房间达到5000人时的redis cpu监控：

为了将单机redis迁移到集群模式，我们经历了四步走：

可回源：首先进行缓存可回源改造，避免迁移集群、扩容集群时丢失缓存导致影响了系统的正确性。
改用法：然后要对使用方式改造，如用pipeline合并循环请求，用string类型代替集合类型缓存。
去热点：单房间易形成热点缓存，要对这部分热点缓存进行特殊限制，如对极高频访问的个别接口做1s本地缓存等。
迁集群：完成以上三步，即可将redis单机替换为集群版，至此既能保证系统的正确性，又提升了依赖缓存提供的服务性能。

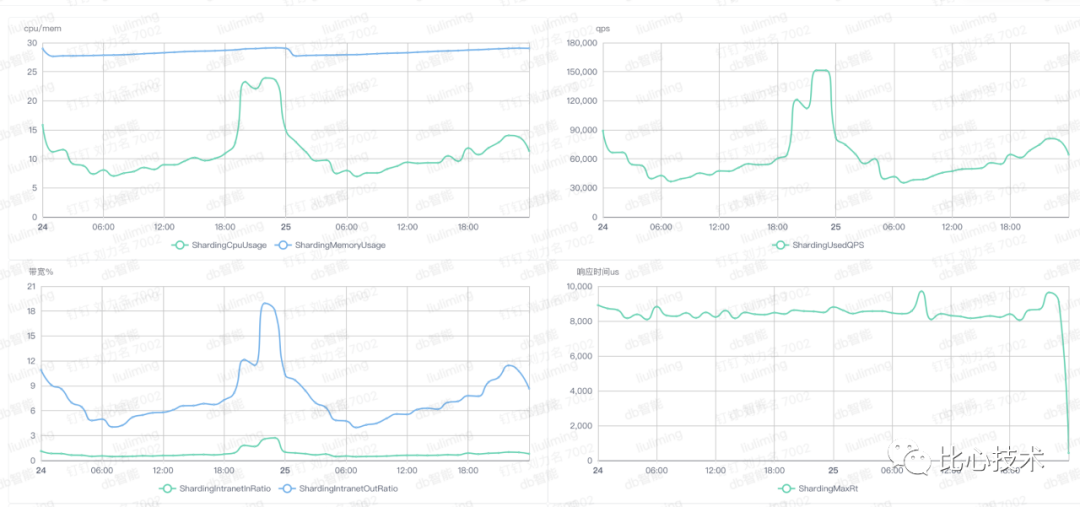

改造后在单房间万人场景下，redis总体qps达到15万，集群单机最高CPU使用率和带宽占比均在25%以下：

代码规范治理

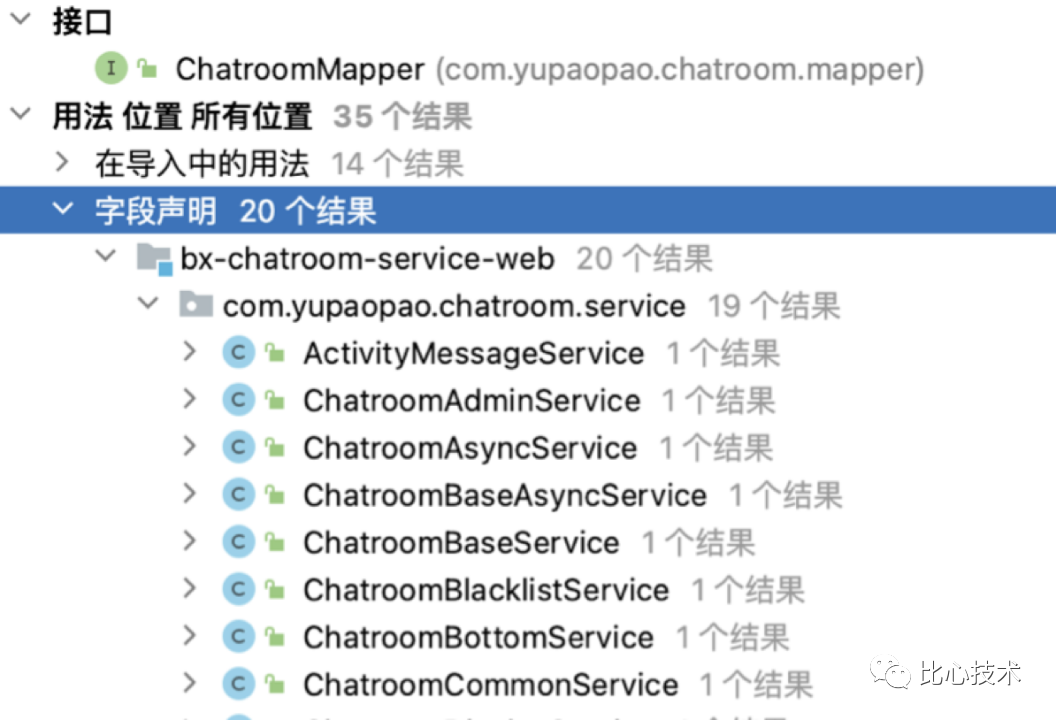

对于IO密集型系统，实现高并发的关键之一，是基于存储实现的功能是否满足高并发要求，众所周知核心数据服务（我们使用mysql）一般会是高并发的瓶颈点，而我们之前系统的一个主要问题，就是mysql数据访问类，会被任意功能的service类引用，各功能对数据访问的方式不统一，高并发设计难以落地。

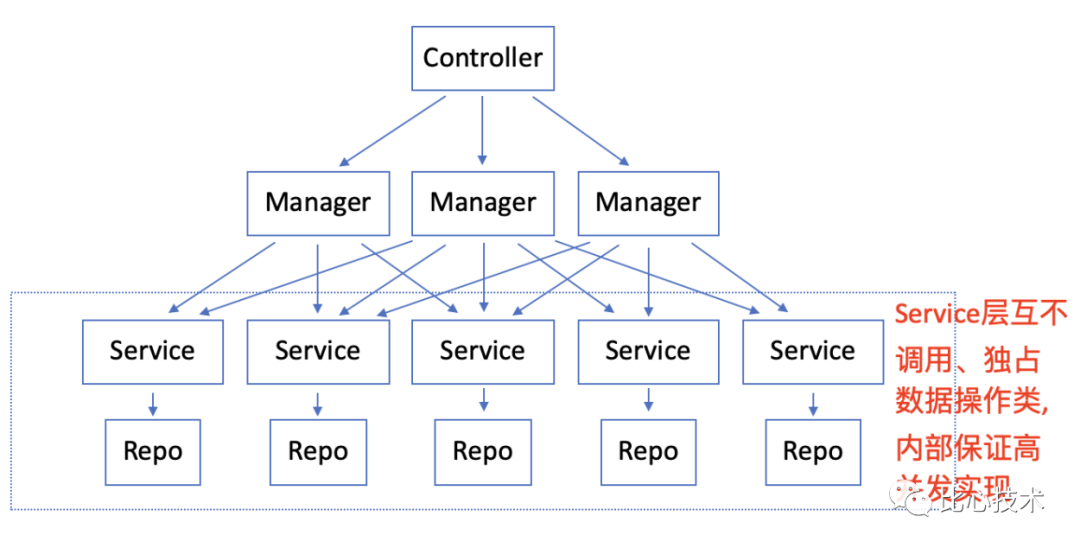

代码规范治理的核心，就是通过分层设计，消除水平依赖、封装数据操作类，单个数据操作类只能被一个service引用，由service来实现功能高并发要求，这样就能确保单功能模块满足高并发，上层逻辑类manager和controller可以根据需求通过service任意组装数据，不用担心有破坏高并发的风险。

IO扩散治理

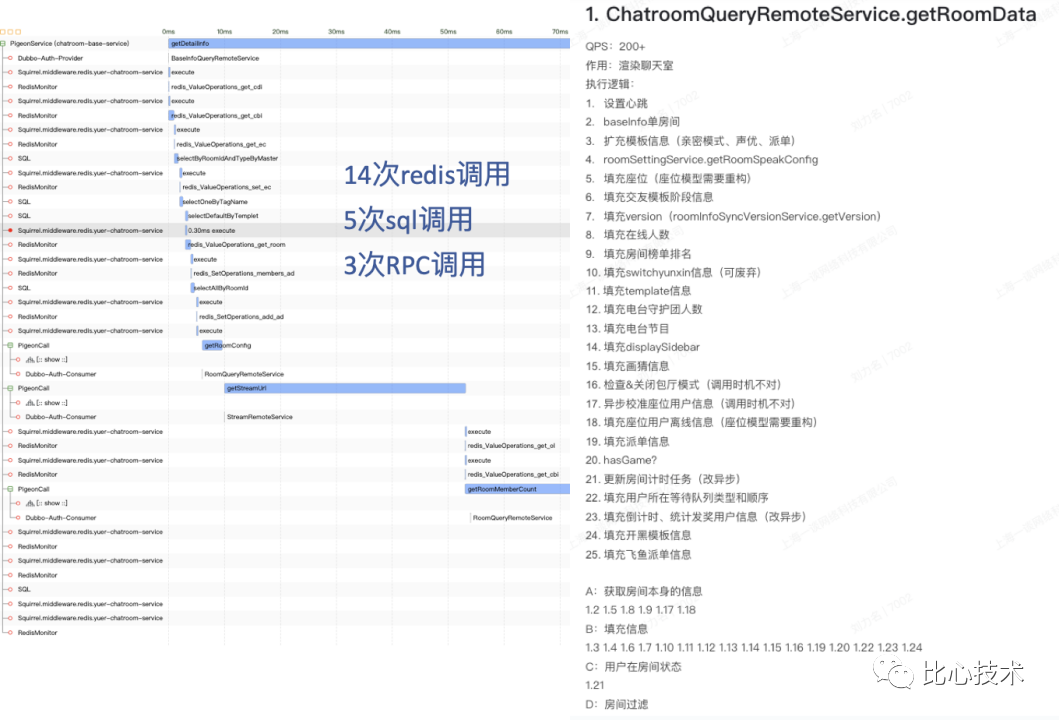

随着业务迭代，房间信息越来越多，渲染房间内容的接口对下游的IO请求也越来越多，IO请求扩散情况无法得到有效控制，核心接口稳定性也会下降。下图是获取房间信息接口的某个调用链路，可以看到已经有多达二十几次的IO请求了，我在两年前梳理这个接口时，完整路径的IO依赖就已经超过了二十个：

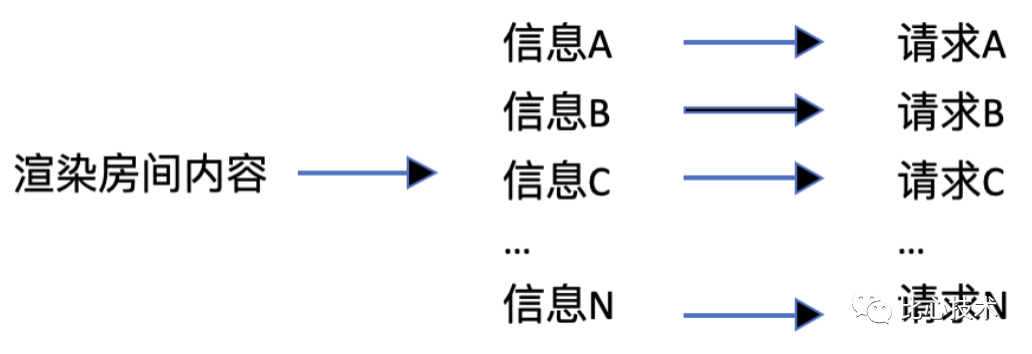

应对不断增加的需求，常规方案是在接口中不断添加新的服务或数据依赖，IO扩散不可避免地会进入线性增长模式，如下图：

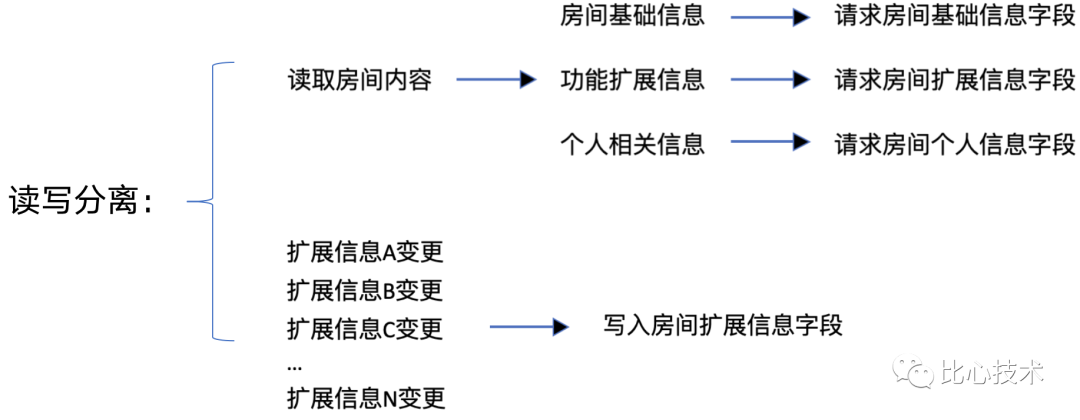

解决思路是采用读写分离的思路，将接口返回值进行分类，房间基础信息保持不变，扩展信息可以通过专门的扩展字段来存储，信息变更时主动写入，这样在读多写少的场景下可以有效降低IO扩散问题：

业务系统拆分

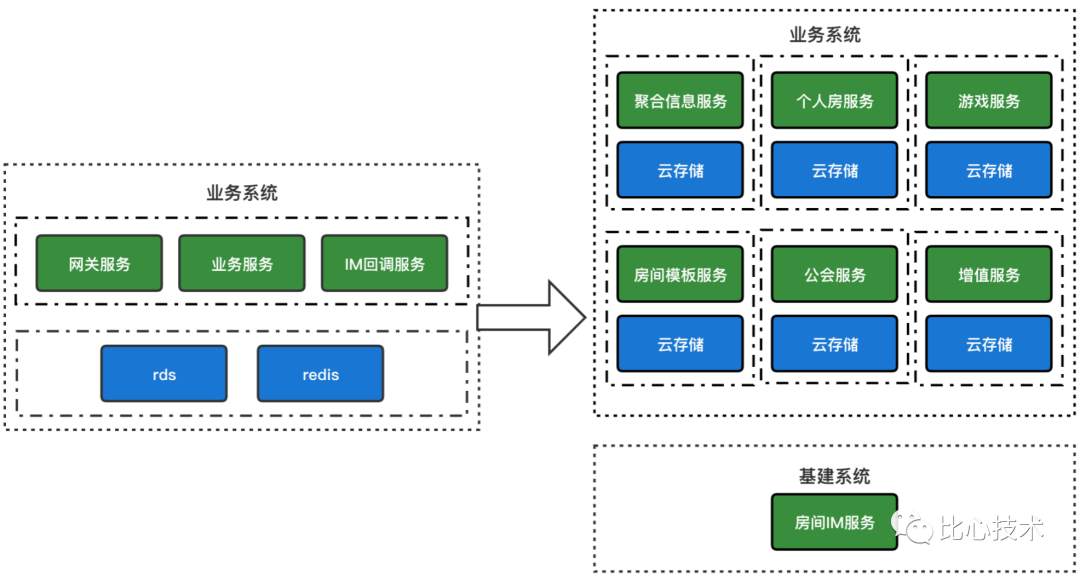

当一个服务过于庞大时，不但会影响研发效率和维护成本，还会极大增加出现全局故障的风险。因此我们对业务服务进行了领域拆分，解耦非相关功能以提升可维护性和研发效率；独立服务和存储资源以降低线上事故影响范围；沉淀基建系统以保障关键功能的稳定性和业务扩展性。改造情况如下：

音视频能力建设

对音视频云商的考量，主要分为两方面：质量和成本。质量包括：语音推拉流的成功率、卡顿情况、是否有配套的监控、平均延迟情况、声音的音质如何、在不同地区使用的情况。成本一般包含：实时音视频成本、CDN带宽成本、录制和文件存储成本等。除了这些“硬指标”外，判断一家云商是否应该接入还要考虑云商支持的情况，如售后服务、技术支持、问题响应、快速修复等方面表现如何。

比心在语音房场景下的音视频能力建设，主要包括：

RTC转推能力：以RTC推流转推CDN为基础，提供播放聊天室语音能力，有效降低成本，提升万人聊天室音视频功能稳定性。常用场景包括麦下听众拉流、列表页不进房播放等。
房间混流能力：将语音房多路推流混为一路流，并能支持音视频同时混流，有效降低用户拉流带宽，降低成本，解决麦下拉流音画同步问题等。常用场景包括：万人聊天室听众拉流、KTV音画同步演唱方案等。
灾备降级能力：支持双云商互备，拉流模式热切，粒度可控制到单房间，确保语音推拉流遇到突发问题时可降级。
录制和查询：支持云商和自建录制，确保音频内容可回溯，可通过自建录制降低成本。

其中，解决万人聊天室拉流稳定性和成本的最主要手段，是RTC转推和房间混流两项能力。

消息中心建设

由于聊天室场景是用户N对N互动，单房间人数的增多会引起房间消息量指数级的上涨，现有架构存在的问题有：

客户端发送消息量过大，IM云商对客户端发送的消息无限制，房间消息超频会导致消息丢失。
非发言类消息（如申请上麦、发言光圈等）没有合理控制，消息量过大导致发言类消息（公屏文字、表情等）被大量丢弃，表现为公屏消息不刷新。
IM云商会根据所有房间的消息量进行超频丢弃，因此一个房间消息量超频，会导致所有活跃房间受到影响。

解决思路是在语音房架构上增加一层消息中心，具体步骤为：

收归客户端直发消息，统一走服务端投递给云商服务，避免云商不可控丢消息。
消息中心统一接收客户端、服务端消息，在投递云商服务前决定消息是否发送。
收归其他依赖云商IM实现的功能，将云商服务作为纯粹的底层长连通道使用。

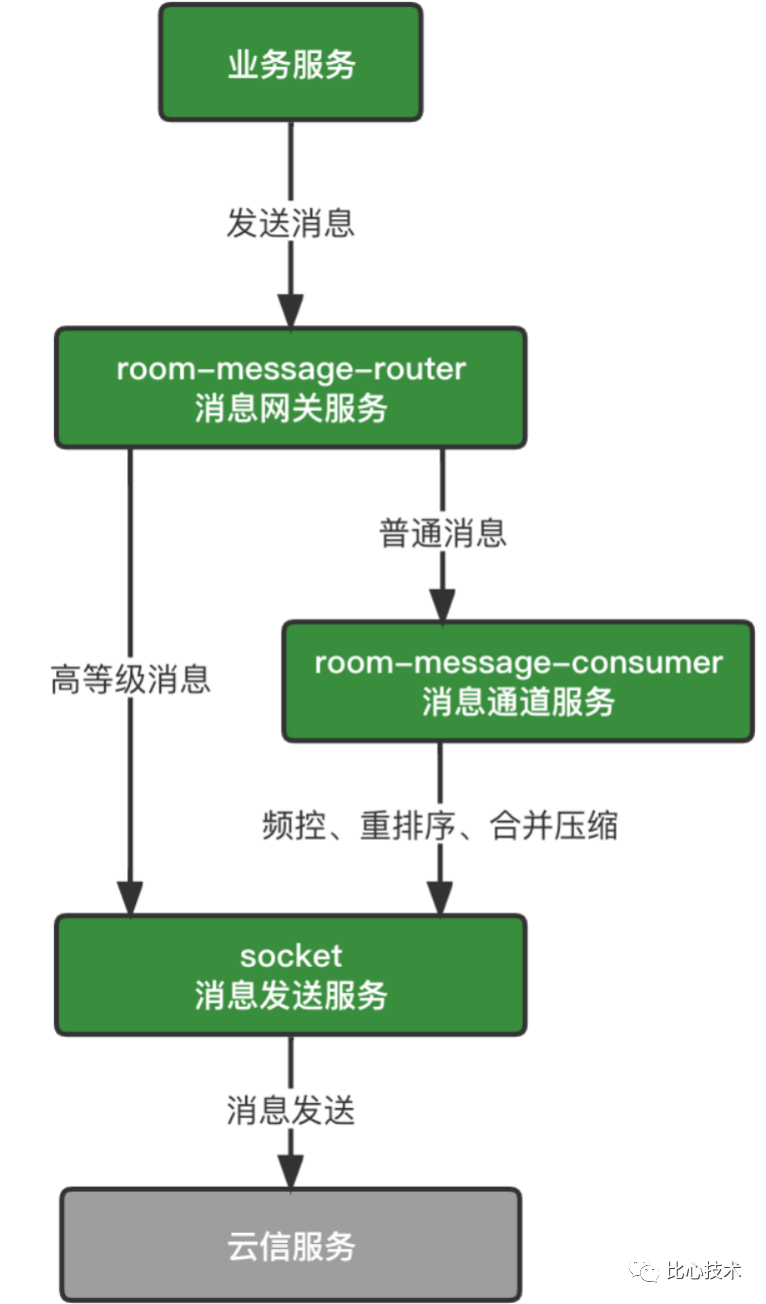

消息发送通道设计如下：

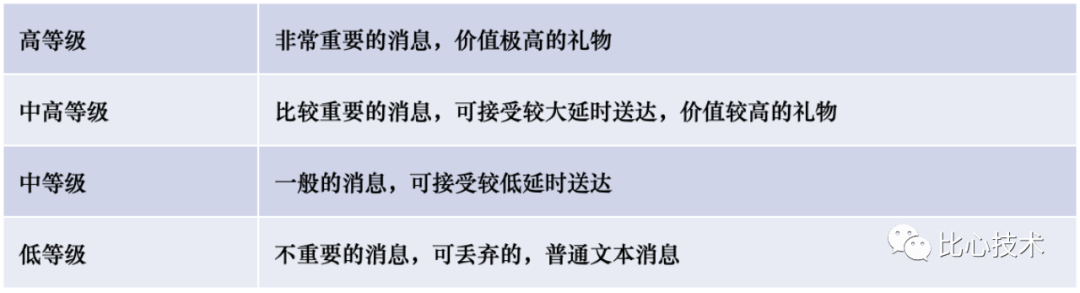

消息等级定义如下：

单房间每秒频控20条消息，其中高等级消息每秒频控10条消息，为了优先保证高等级消息，普通消息达到频控而高等级未达到时，高等级消息可以继续发送，极端情况下单房间每秒最多30条消息（10高等级消息+20普通消息）。

除了构建消息通道、限制房间消息吞吐量外，治理与监控也是消息中心重要的基础设施，主要包含几个能力：

消息白名单：高等级、中高等级消息白名单配置，用以保护高等级通道不被滥用。
消息全链路查询：获取消息发送各个环节，快速定位单个消息流向。
消息监控告警：基于阿里云sls服务，支持自定义查询和生成监控大盘和报警配置。
消息关键数据日报：高等级消息频控、总消息量波动等汇总。

万人在线聊天室建设成果

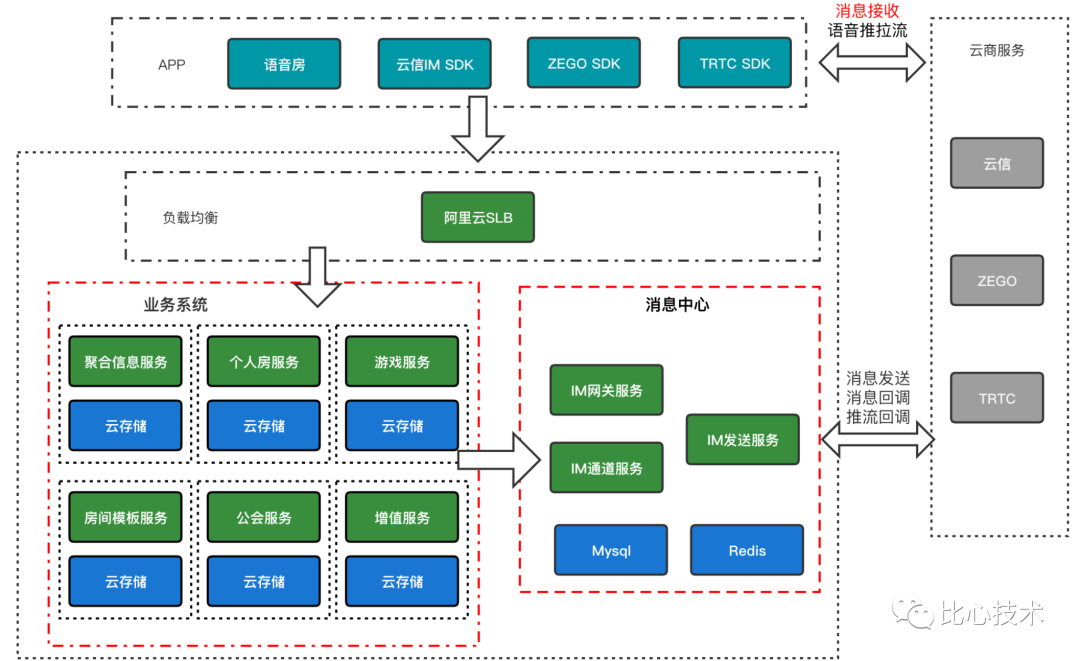

万人聊天室项目主要完成了容器化改造、业务拆分、服务性能优化、数据存储层改造、消息中心建设这几方面的工作，升级后的架构如下：

完成升级后的聊天室产品，基本上解决了系统容量和可用性问题，最高峰承载了单房间2.6万人同时在线。2020年起平台不断签约明星入驻歌王比赛，以万人聊天室架构为基础的语音业务系统平稳支撑了所有活动。

三、聊天室消息必达能力的系统建设

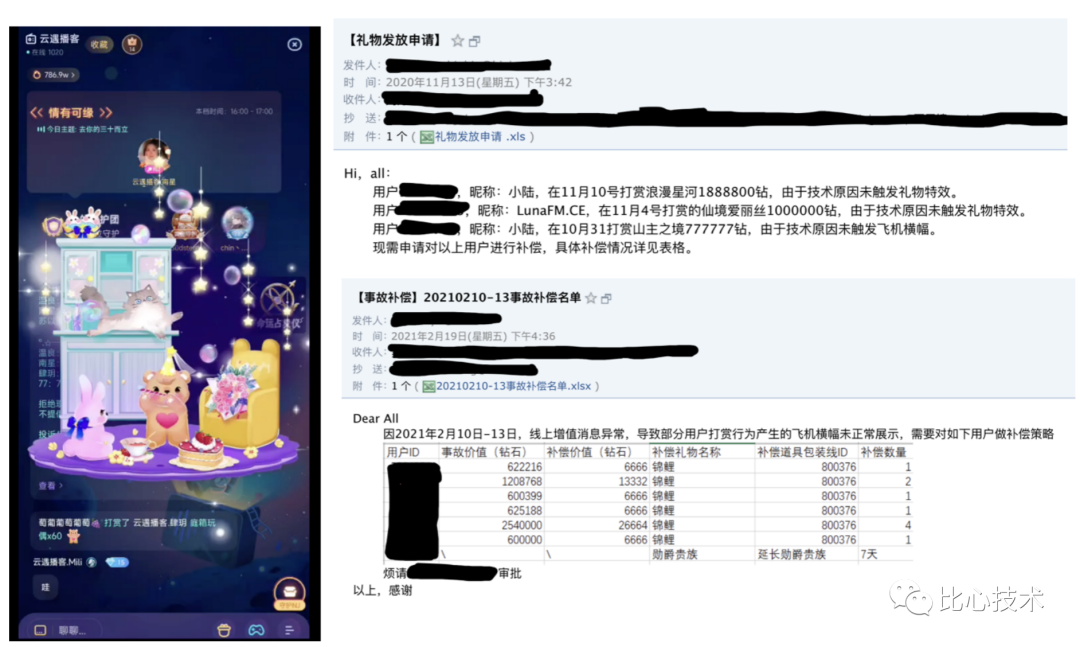

聊天室作为一项有着高付费强互动特点的产品，最吸引用户的体验就是丰富有趣的礼物特效，也包括更高价值、更加稀有的礼物，因此用户送出礼物后展示礼物特效的功能，一直是我们最需要保障的线上核心功能之一。然而在两年前，礼物消息丢失问题一直是困扰我们的一个难题，bug一直报又不容易定位，个案问题居多，偶尔有高价值礼物特效丢失问题报过来，我们还需要额外给用户发放补偿，给业务带来损失。

礼物消息为什么会丢？这要从整个消息链路来分析。

代码有bug，消息没法出去。这一问题由于出自我们内部系统，相对容易排查，也比较好做兜底降级。
消息发出去了，但没投递成功。产生这一问题有两种可能：云商对消息体大小有限制，我们发送的消息体过大了会导致发送失败；云商服务端接口有频控限制，可能某一段时间消息超频导致了丢弃。这个问题一般不会做降级处理，但可以监控。
消息发出去了，投递成功了，但云商服务端没法给用户。这一问题产生是由于云商服务端内部实际也有限流和频控的策略，可能会丢消息。一旦发生就很难排查，没有办法兜底。
消息发出去了，投递成功了，发给用户了，但客户端没收到。由于客户端网络异常，长连接闪断是可能存在的，一旦发生就更难定位问题，也没有办法兜底。
客户端收到了，但消息逻辑没有正确执行。这个问题可以在端上加打点来排查问题，修复客户端bug来解决。

可以看出，1和5是内部系统问题，比较容易解决，而2-4走外部服务，没有办法做太多降级措施。如之前消息中心建设的思路，外部服务我们尽量简化逻辑，只当做底层长连接通道来使用，而要保证我们的重要消息发送到需要接收消息的客户端上，一个合理的思路是参考单聊和群聊IM，给重要用户增加消息ACK机制，并通过自建长连接通道发送，方便针对不同用户定制消息体。

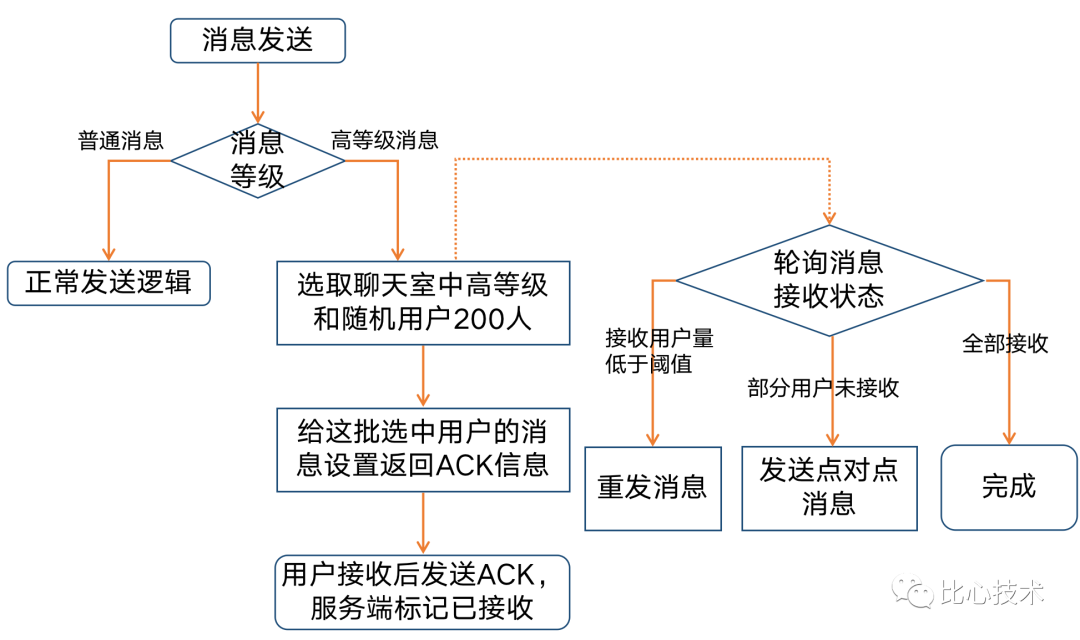

消息必达方案的流程如下：

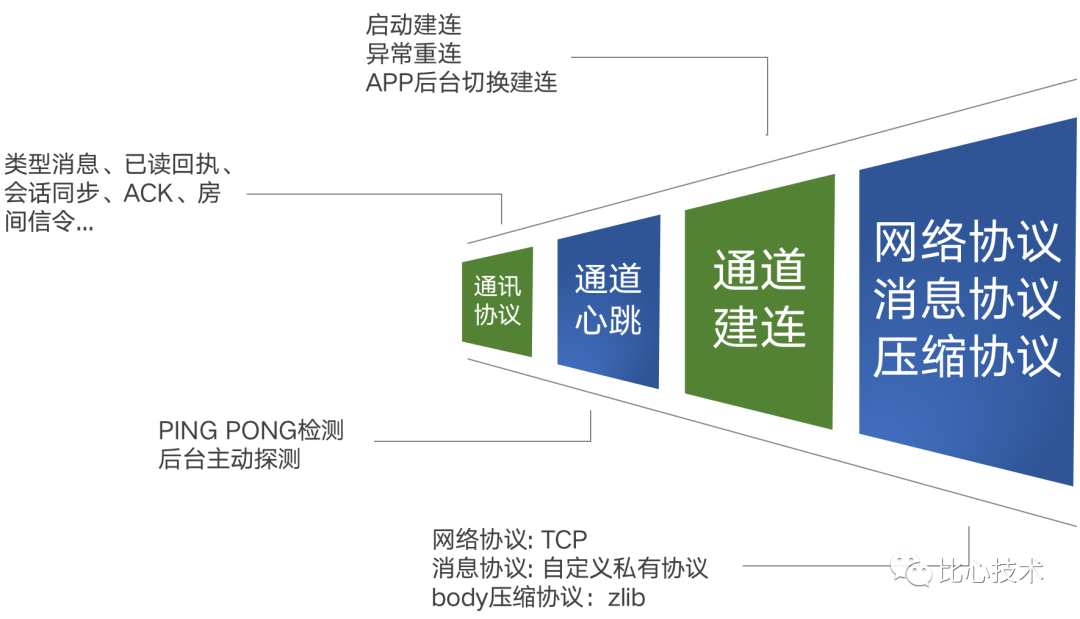

下图是我们自建长连接消息协议的设计：

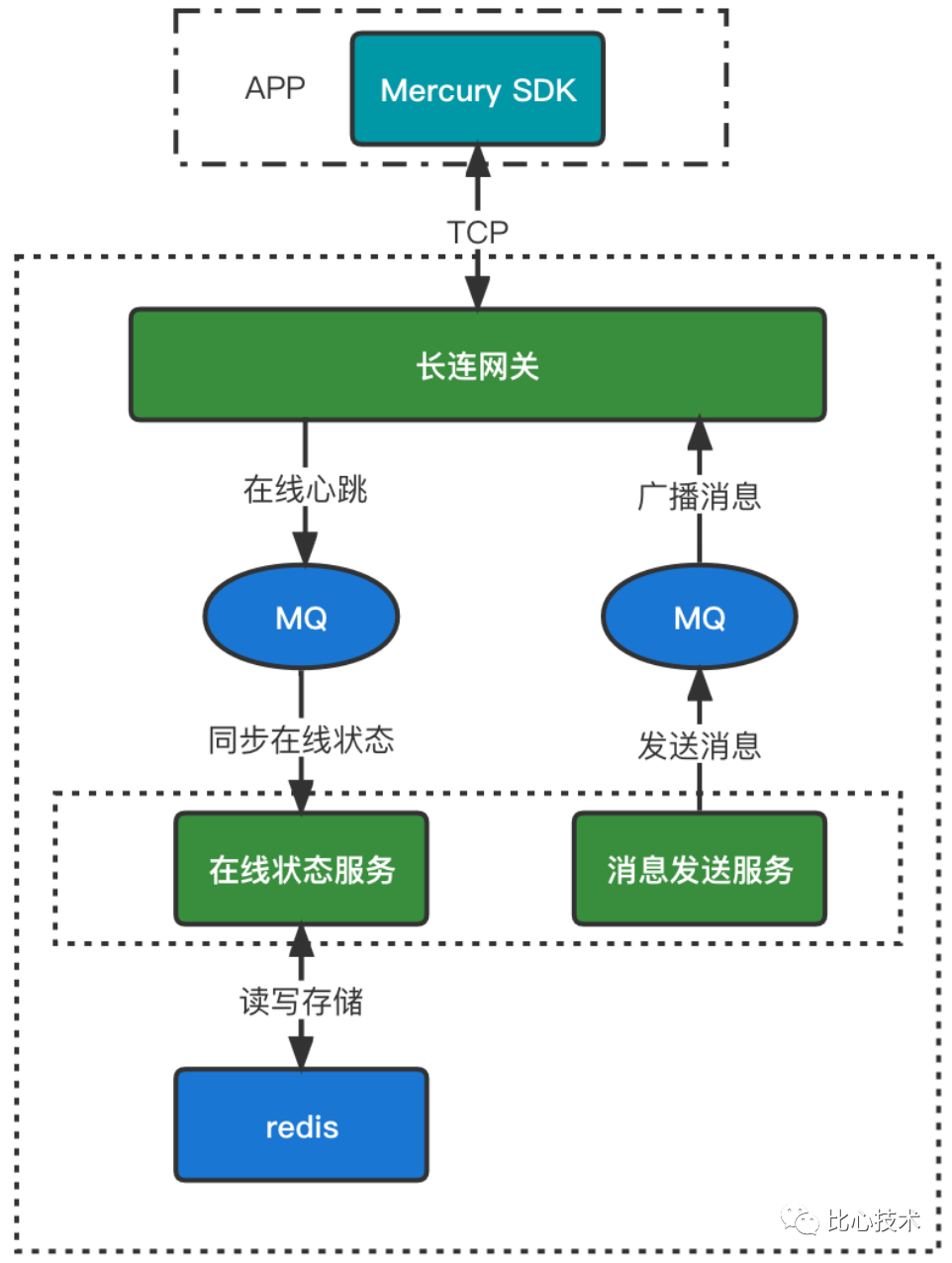

我们基于netty实现了一套长连接服务，命名为Mercury，单台服务可以支持20万连接稳定运行，客户端随机选择节点建连，聊天室消息广播到所有节点，实际运行下来线上高峰期消息吞吐量可以达到10000+条/秒。整体架构如下：

基于自建长连接的消息中心，还有更多收益：

具备更大的消息吞吐量：避免了云商的接口限制，单房间消息频控由20条/s，提高到60条/s。
更准确的在线状态：区别于使用云商的定时离线校准，基于长连通道状态检测，业务可以实时获取用户建连和断开事件。
更灵活的消息定制：基于私有协议可以加入更多功能，如房间内点对点消息，有ack机制可以保障消息必达。
更低的成本：单台服务器20W连接稳定运行，每月节约15W以上。

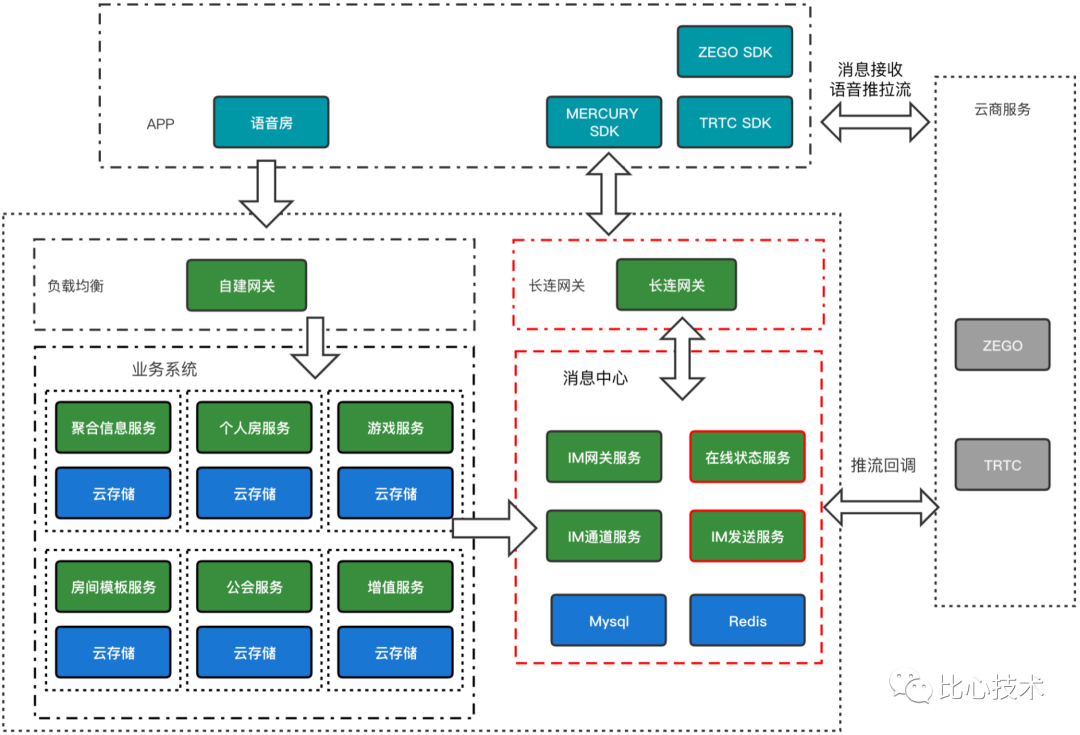

集成了自建IM的整体架构，更新如下：

四、语音房产品通用解决方案沉淀

随着公司向泛娱乐社交方向转型，公司内部很多业务对语音房的需求越来越多，但从头搭建一套语音房系统，技术成本过高，由于其复杂的技术栈开发过程中会碰到各种困难。例如：

RTC、IM云商如何选择和接入？
如何准确获取用户在线状态？
连麦质量差如何优化？
语音、消息长连如何后台保活？
…

为了能更好地支持公司业务，我们基于语音房业务积累的经验，沉淀了一套可以快速支持业务搭建语音房产品的通用解决方案，整体设计思路如下：

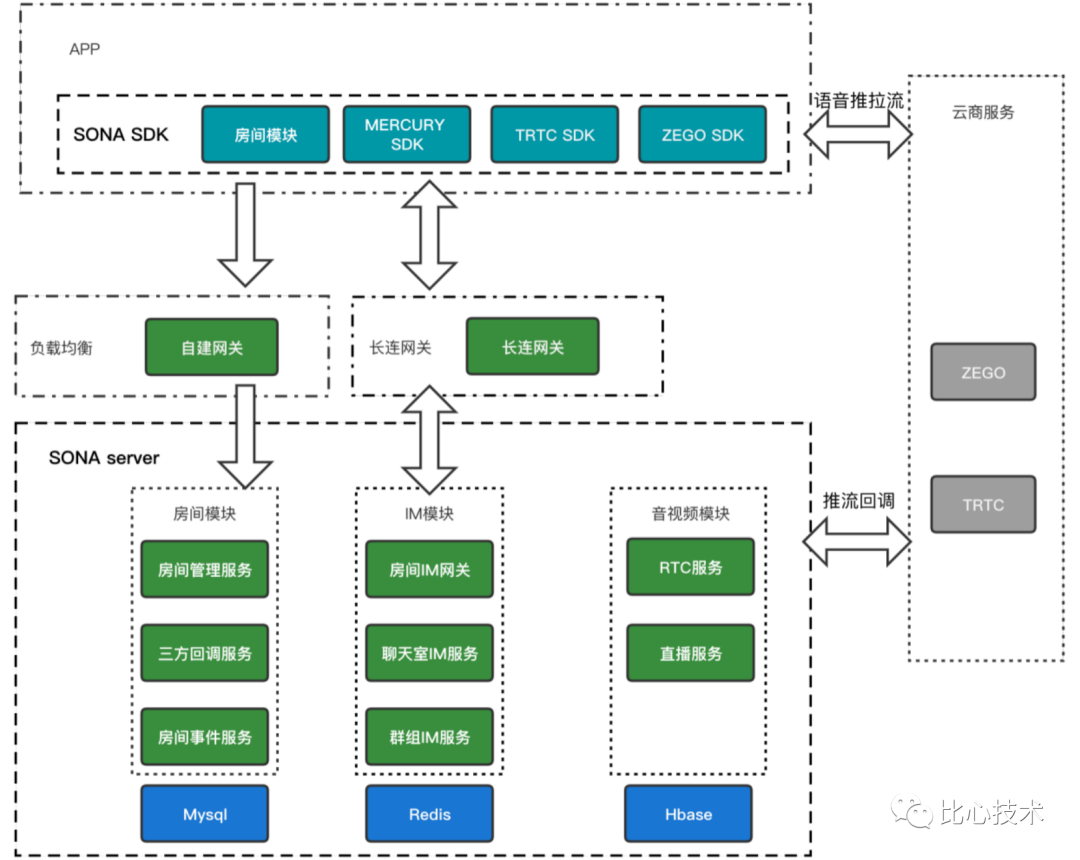

新的基建系统命名为sona，sona的整体架构如下：

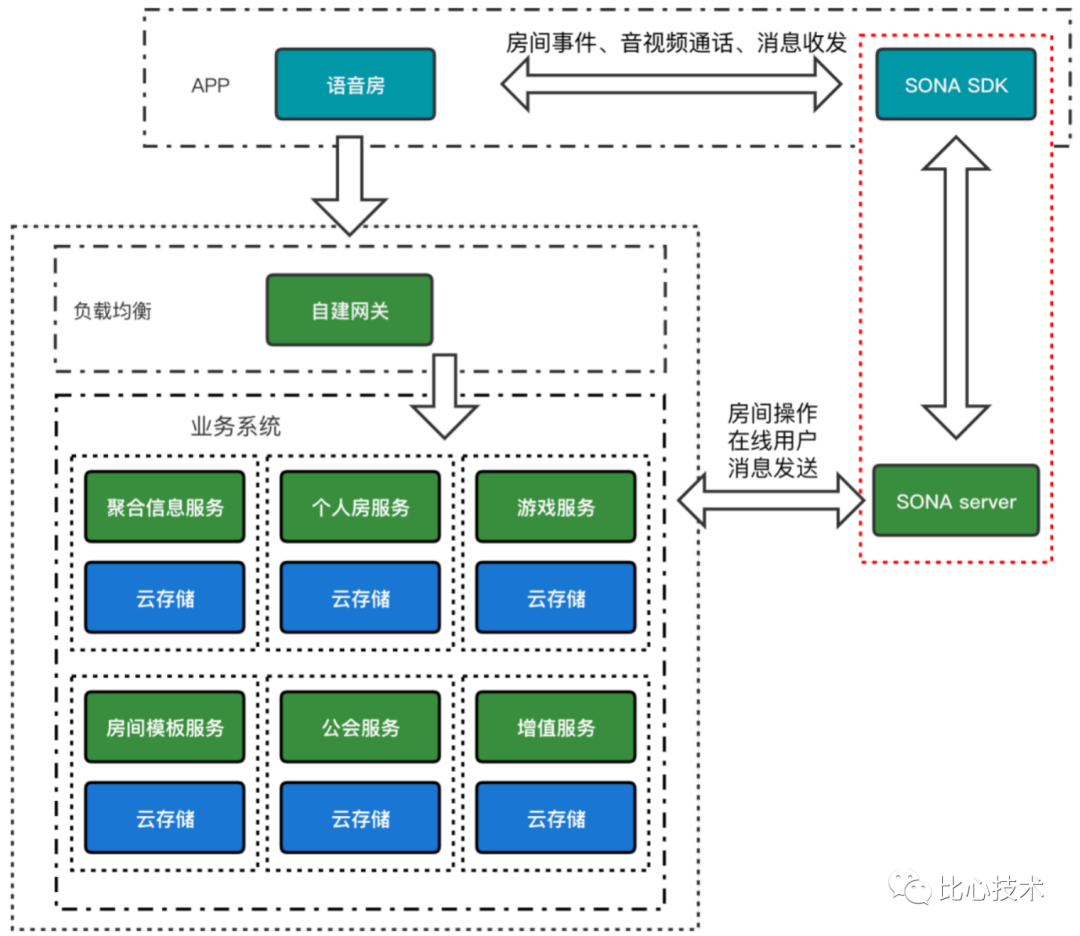

业务可以通过sona提供的标准接口来接入音视频和IM能力，搭建一个语音房产品只需要一周时间即可上线，目前在公司内部已经有小游戏、直播、K歌房、游戏开黑房等多个业务场景正在使用sona。语音房业务也基于sona进行了架构改造，大大提升了稳定性和研发效率。

最后，介绍一下我们目前在做的事情：sona开源。

目前sona已经在比心的github仓库上开源，仓库地址：

https://github.com/BixinTech/sona-server/wiki

作者：刘力名
