WebRTC iOS P2P 连接过程和 DataChannel 使用

今天给大家带来 WebRTC iOS demo 的工作流程分析(P2P 连接过程),以及 DataChannel 的使用示例。最后,我把 WebRTC iOS demo 的代码从 WebRTC 代码库中摘了出来,并使用 CocoaPods 上 Google 发布的预编译库,GitHub 传送门

本文的分析基于 WebRTC 的 #23295 提交

AppRTCMobile 工作流程

界面入口

  • 点击 Start call
  • AppRTCMobile/ios/ARDMainViewController.m mainView:didInputRoom:isLoopback
  • AppRTCMobile/ios/ARDVideoCallViewController.m initForRoom:isLoopback:delegate

server 交互、P2P 连接

  • AppRTCMobile/ARDAppClient.m connectToRoomWithId:settings:isLoopback,访问 apprtc server 加入房间
    • 创建 RTCPeerConnectionFactory
    • 获取 iceServers 配置 AppRTCMobile/ARDTURNClient.m requestServersWithCompletionHandler
    • 加入房间 AppRTCMobile/ARDAppEngineClient.m joinRoomWithRoomId:isLoopback:completionHandler,和 AppRTC-Android 一样,根据房间号、baseUrl 确定访问 apprtc server 的地址
    • 获取 iceServers 配置成功以及加入房间成功后,都会尝试 startSignalingIfReady
    • 加入房间成功后,会调用 registerWithColliderIfReady 建立长连接
  • AppRTCMobile/ARDAppClient.m startSignalingIfReady,建立 PeerConnection
    • 创建 RTCPeerConnection 对象
    • createMediaSenders 里创建 source, track, stream
    • 如果是 _isInitiator,调用 _peerConnection offerForConstraints 创建 offer,调用 _peerConnection setLocalDescription 设置 local sdp,调用 self sendSignalingMessage 通过长连接发送 offer
    • 否则调用 drainMessageQueueIfReady 检查是否收到长连接消息,并在 processSignalingMessage 中处理
    • 收到 offer/answer 后调用 _peerConnection setRemoteDescription 设置 remote sdp;设置成功后,调用 _peerConnection answerForConstraints 创建 answer,设置 local sdp,并通过长连接发送 answer
    • 收到 ice candidate 后调用 _peerConnection addIceCandidate 设置 candidate
    • 收到 bye 消息后,退出房间

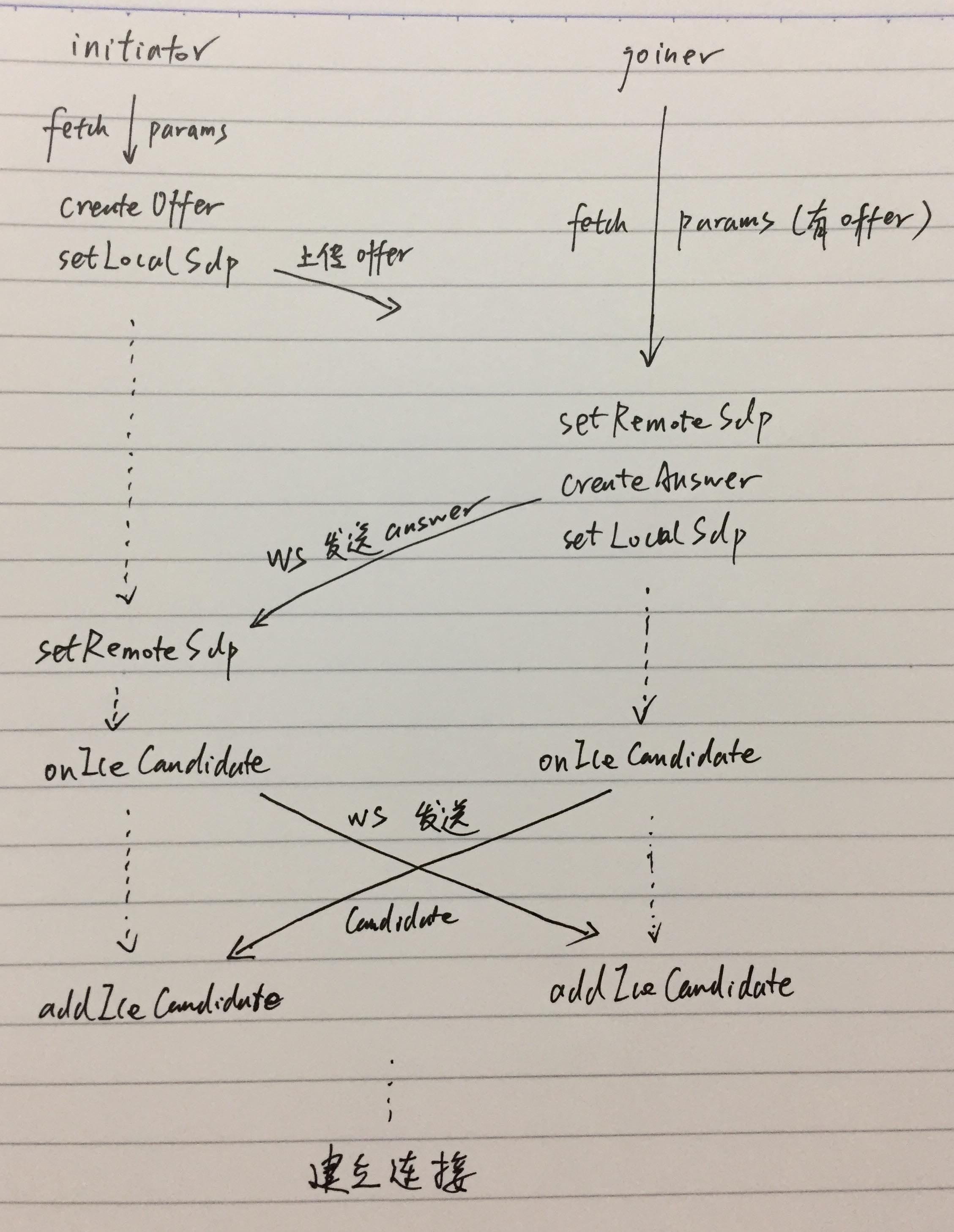

建立 P2P 连接的流程和安卓基本一致(附安卓流程图):

WebRTC iOS P2P 连接过程和 DataChannel 使用

iceServers 配置的获取逻辑等同于下面的两次 HTTP 请求:

  • curl https://appr.tc/params,取得 ice_server_url,例如 https://networktraversal.googleapis.com/v1alpha/iceconfig?key=AIzaSyAJdh2HkajseEIltlZ3SIXO02Tze9sO3NY

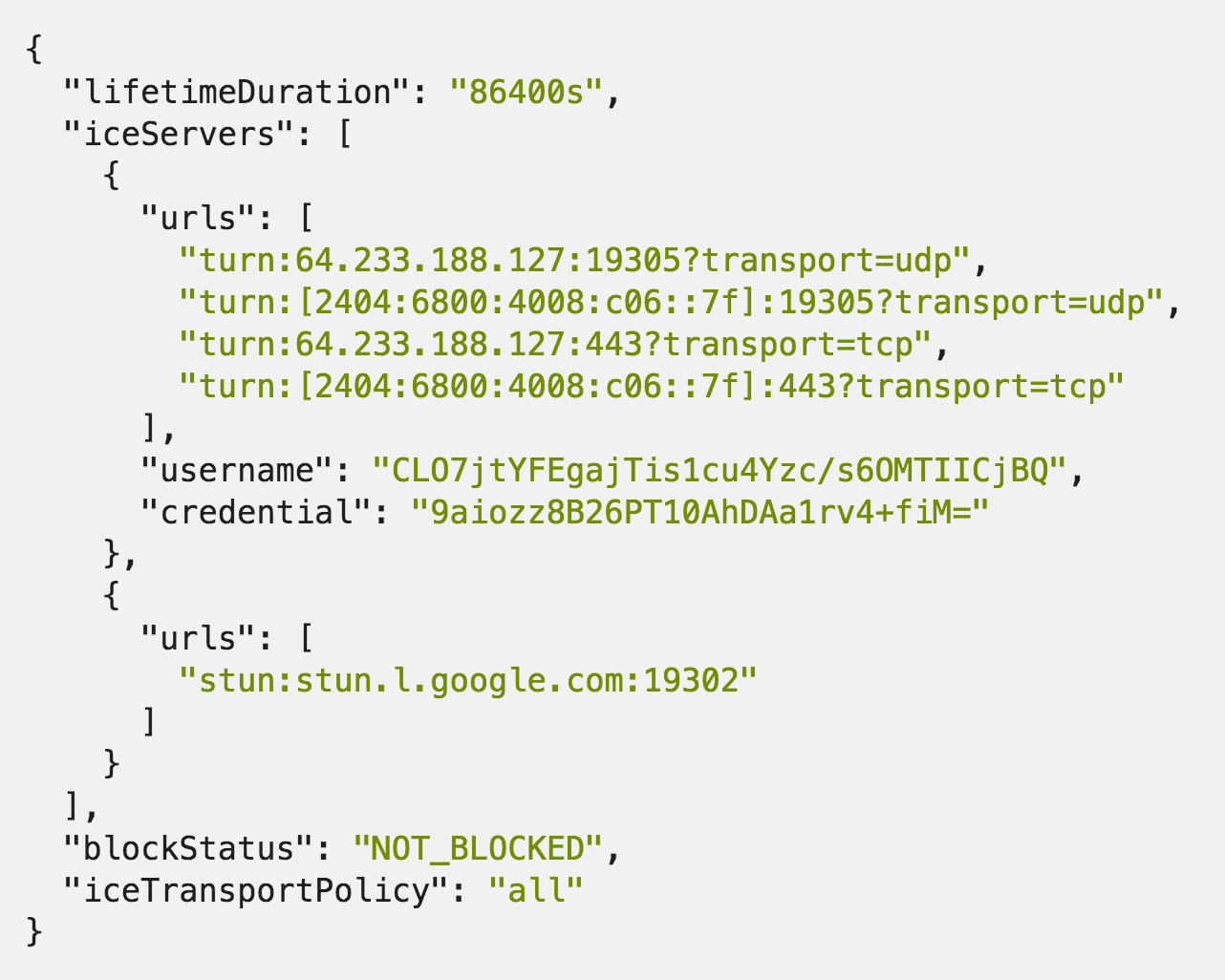

  • curl -XPOST -H "referer: https://appr.tc" -d "" https://networktraversal.googleapis.com/v1alpha/iceconfig?key=AIzaSyAJdh2HkajseEIltlZ3SIXO02Tze9sO3NY 取得 iceServers 配置:
WebRTC iOS P2P 连接过程和 DataChannel 使用

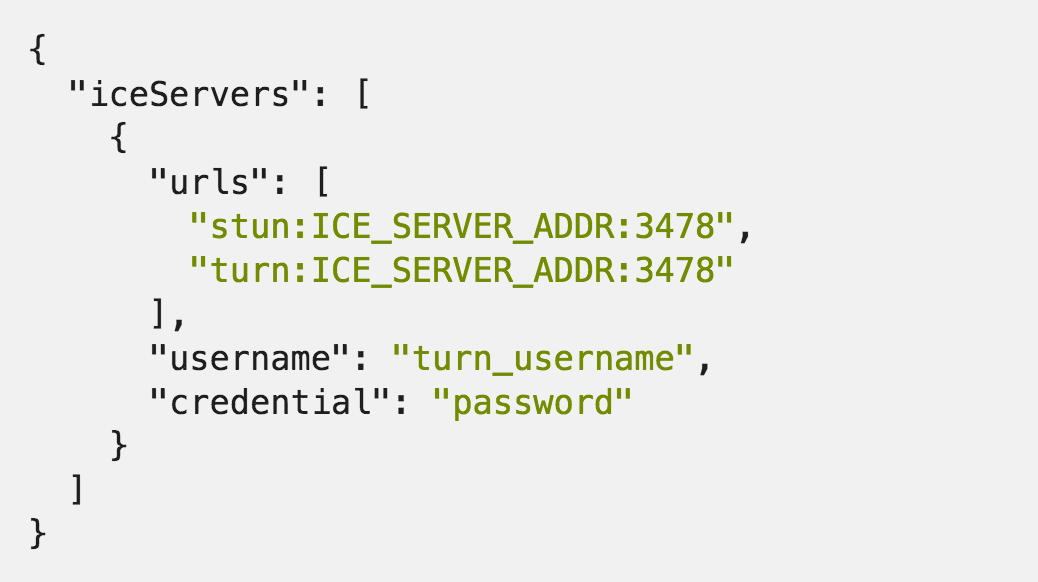

我们在开箱即用的 WebRTC 开发环境中部署的 ICE Server 其实就是直接返回 iceServers 配置的,它返回的数据类似如下:

WebRTC iOS P2P 连接过程和 DataChannel 使用

DataChannel 使用

创建了 RTCPeerConnection 之后(在 ARDAppClient startSignalingIfReady 里),我们就可以创建 DataChannel 了,代码如下:

RTCDataChannelConfiguration* dcConfig = [[RTCDataChannelConfiguration alloc] init];
dcConfig.isOrdered = YES;
dcConfig.isNegotiated = YES; // NO is ok
dcConfig.maxRetransmits = -1;
dcConfig.maxPacketLifeTime = -1;
dcConfig.channelId = 3; // must be set, and >= 0
_dataChannel = [_peerConnection dataChannelForLabel:@"P2P MSG DC"
                                      configuration:dcConfig];
_dataChannel.delegate = self;

需要注意的是,从 22270~22642 之间的某次提交开始,必须设置 channelId(>= 0),且双方需要设置同一值,否则虽然消息在底层能收到,但会被丢弃掉,上层不会收到回调。

建立好 DataChannel 之后,就可以收发数据了。

- (void)sendMessage:(NSString *)message {
    RTCDataBuffer* buffer = [[RTCDataBuffer alloc]
        initWithData:[message dataUsingEncoding:NSUTF8StringEncoding]
            isBinary:NO];
    [_dataChannel sendData:buffer];
}

处理消息回调:

- (void)dataChannel:(nonnull RTCDataChannel *)dataChannel
        didReceiveMessageWithBuffer:(nonnull RTCDataBuffer *)buffer {
    NSString* message = [[NSString alloc] initWithData:buffer.data
                                              encoding:NSUTF8StringEncoding]
}

PS: 目前我对 iOS UI 编程尚不熟悉,所以 DataChannel 的使用没有 UI,代码在 dc_text_chat 分支

原文链接:https://blog.piasy.com/2018/04/05/WebRTC-iOS-DataChannel/index.html
