STUN 101：围绕防火墙建立 WebRTC 会话

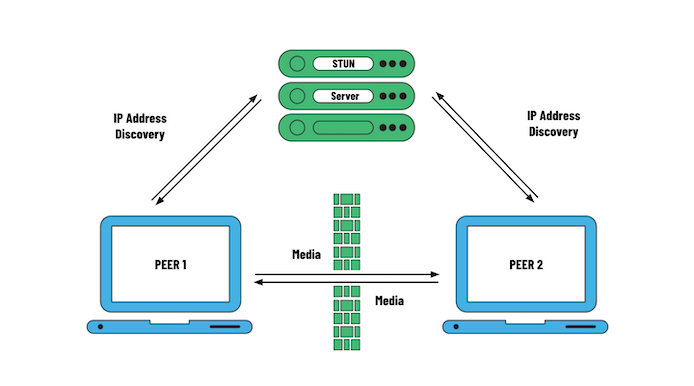

STUN是一种帮助 Internet 端点处理 NAT（网络地址转换）的协议，这是属于专用网络并需要从另一个网络（如公共 Internet）访问的主机的典型条件。

https://www.datocms-assets.com/41207/1645049022-stun.png

为什么要使用 STUN？

实时通信服务以各种方式使用 STUN，从帮助发现与 NAT 后面的端点关联的公共 IP 地址和端口（基本的“STUN 服务”），帮助建立 ICE 的连接检查（RFC 8445），到作为基础工作用于使用 TURN ( RFC 8656 ) 进行中继或作为 SIP OUTBOUND ( RFC 5626 ) 的保活技术。

我们将提到传输地址，它只是 IP 地址和端口的组合。STUN 可以作为 NAT 穿越解决方案的基础，并提供三个主要功能：

可扩展的数据包格式
覆盖多种传输协议
两种认证机制

为了使用 STUN，NAT 穿越解决方案必须实现所谓的“使用”，它需要定义何时交换 STUN 消息、使用什么可选属性、使用什么类型的服务器以及认证机制或机制。ICE ( RFC 8445 )、SIP OUTBOUND ( RFC 5626 ) 和 NAT 行为发现 ( RFC 5780 ) 都是 STUN 用法的示例。

此外，STUN 可以通过其他方法、响应和属性进行扩展，就像 TURN ( RFC 8656 ) 一样。

STUN 是如何工作的？

STUN 是一个简单的客户端/服务器协议，定义了两种类型的事务：请求/响应和指示（如果您熟悉TURN，示例是分配请求/响应和发送/数据指示；指示不可靠，无法进行身份验证。

客户端发送请求，服务器发送响应。客户端和服务器都可以发送指示。所有交易都带有一个 96 位的交易 ID。

所有 STUN 消息都有一个固定的标头：方法（例如绑定）、类（请求、成功响应、错误响应等）和事务 ID，后跟零个或多个属性，其中一些可能是可选的或强制的，具体取决于上下文. 可选地，添加指纹。

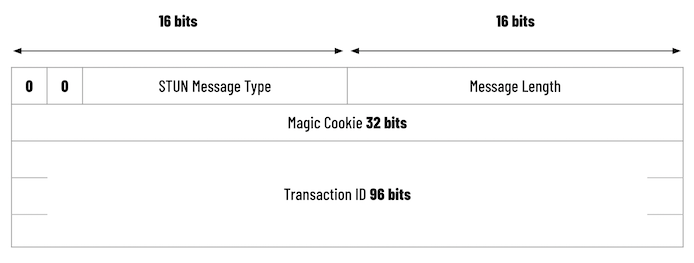

标头是二进制的，按网络顺序，大端，固定部分有 20 个字节：2 个字节用于消息类型，2 个字节用于消息长度，4 个字节用于 Magic Cookie（0x2112A442 – 用于区分 STUN 与其他类型，还可以对传输地址进行异或运算）和 12 个字节的事务 ID。

https://www.datocms-assets.com/41207/1645049143-stun-message.png

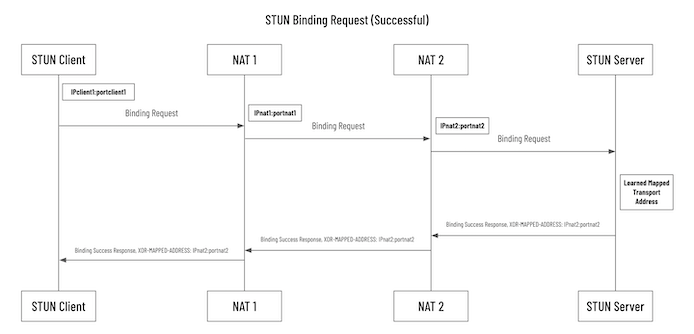

绑定请求最简单的方法是绑定请求。客户端向服务器发送绑定请求，服务器以包含客户端服务器自反传输地址的绑定响应进行回复，该地址是服务器视为请求源的 IP 地址和端口。服务器自反传输地址在 XOR-MAPPED-ADDRESS 属性内返回，异或。

由于 STUN 服务器通常位于公共互联网中，因此这是客户端在最外面的 NAT 上发现其 IP 地址和端口的最简单方法。

https://www.datocms-assets.com/41207/1645049153-stun-binding-request.png

认证机制定义了两种身份验证机制：短期和长期凭证。

前者用于 ICE 等环境，端点交换短期凭证以在连接检查期间建立其身份，而后者用于 TURN 等服务，其中客户端必须在被允许创建中继分配之前进行身份验证。

对于短期凭证，身份验证需要 USERNAME 和 MESSAGE-INTEGRITY 属性，而对于长期凭证，客户端首先会受到具有 401 错误响应的 Realm 和 Nonce 属性的质询（类似于 SIP 中的摘要式身份验证），然后客户端将它们与凭据一起使用来计算导致身份验证成功的 MESSAGE-INTEGRITY 值。

MESSAGE-INTEGRITY 字段是消息的 HMAC-SHA1，其密钥仅使用短期凭据的密码计算，或者使用密码、领域和随机数计算长期凭据（再次，类似于 SIP）。

有趣的是，STUN 消息可以与其他协议多路复用，就像在 WebRTC 会话期间使用 RTP 一样。与其他服务一样，可以使用 DNS SRV 查找来定位 STUN 服务器，其中服务类型是 stun 用于未加密的 UDP 或 TCP（默认端口：3478）或 stuns 用于加密连接（TLS，默认端口 5349）。

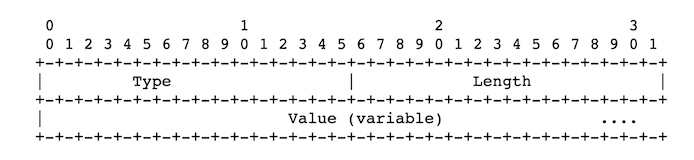

STUN 还有一种重定向机制（类似于用于 SIP 的机制，以及实际用于 TURN 的机制），它基于 300 错误响应和 ALTERNATE-SERVER 属性，其中包含客户端所在的备用服务器的传输地址预计会重定向其请求。正如我们所看到的，STUN 属性可以选择存在，并且它们具有 Type-Length-Value 结构：2 Bytes 表示类型，2 Bytes 表示长度，然后是值（填充为 4 Bytes 的倍数）。

标准属性是 USERNAME、ERROR-CODE、REALM、NONCE、SOFTWARE、ALTERNATE-SERVER。

https://www.datocms-assets.com/41207/1645042106-image3.png

如何剖析 STUN 消息？

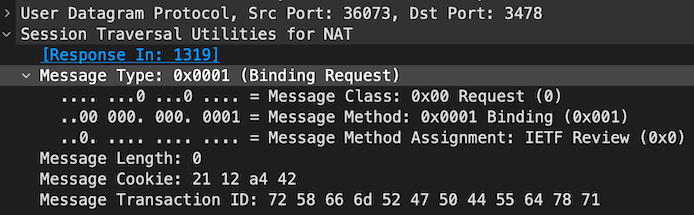

Wireshark 能够检测 STUN 消息并为您剖析它们，因此您可以使用 ‘stun’ 过滤器或更复杂的过滤器，例如 ‘stun.type.method==0x0001’ 来查看所有绑定请求和响应，或 ‘stun .type.method==0x0001 和 stun.type.class==0x0010’ 查看所有绑定响应。这是 Wireshark 剖析 STUN 绑定请求的示例：
