Camera摄像头技术指标

本文为Camera摄像头系列文章的第二篇，一起来了解Camera相关的技术指标。

1 Camera常见缩略语

名称	含义
3A算法	AEC, AWB, AF算法
AEC	Auto Exposure Control, 自动曝光控制
AWB	Auto White Balance, 自动白平衡
AF	Auto Focus, 自动对焦
TE	Time Exposure, 曝光时间
FBC	Frame Buffer Compressed, 帧缓冲压缩
IQ	Image Quality, 图像质量

2 图像压缩方式JPEG

(joint photographic expert group)静态图像压缩方式。一种有损图像的压缩方式。压缩比越大，图像质量也就越差。当图像精度要求不高存储空间有限时，可以选择这种格式。目前大部分数码相机都使用JPEG格式。

3 图像噪音

指的是图像中的杂点干扰，表现为图像中有固定的彩色杂点。

4 白平衡处理技术(AWB)

白平衡指不管在任何光源下，都能将白色物体还原为白色。

白平衡是描述显示器或相机中红、绿、蓝三基色混合生成后白色精确度的一项指标。

色温表示光谱成份，光的颜色。色温低表示长波光成分多。当色温改变时，光源中三基色（红、绿、蓝）的比例会发生变化，需要调节三基色的比例来达到彩色的平衡，这就是白平衡调节的实际。

图象传感器的图象数据被读取后，系统将对其进行针对镜头的边缘畸变的运算修正，然后经过坏像处理后被系统送进去进行白平衡处理（在不同的环境光照下，人类的眼睛可以把一些“白”色的物体都看成白色，是因为人眼进行了修正。但是SENSOR没有这种功能，因此需要对SENSOR输出的信号进行一定的修正，这就是白平衡处理技术）。

5 彩色深度（色彩位数）

反映对色彩的识别能力和成像的色彩表现能力，就是用多少位的二进制数字来记录三种原色。实际就是A/D转换器的量化精度，是指将信号分成多少个等级，常用色彩位数（bit）表示。彩色深度越高，获得的影像色彩就越艳丽动人。

非专业的SENSOR一般是24位；专业型SENSOR至少是36位。24位的SENSOR，感光单元能记录的光亮度值最多有2^8=256级，每一种原色用一个8位的二进制数字来记录，最多记录的色彩是256×256×256约16，77万种。

36位的SENSOR，感光单元能记录的光亮度值最多有2^12=4096级，每一种原色用一个12位的二进制数字来记录，最多记录的色彩是4096×4096×4096约68.7亿种。

6 图像格式(image Format/ Color space)

像素格式，比如: RGB24，RGB565，RGB444，YUV4:2:2等。 RGB24,I420是目前最常用的两种图像格式。

RGB24 表示R、G、B ，3种基色都用8个二进制位表示，那么红色、绿色、蓝色各有256种，那么由这三种基色构成的颜色就是256X256X256=16,777,216种，约等于1677万。

这就是计算机表示颜色的原理，同样也是手机屏幕和显示器屏幕等显示颜色的原理。

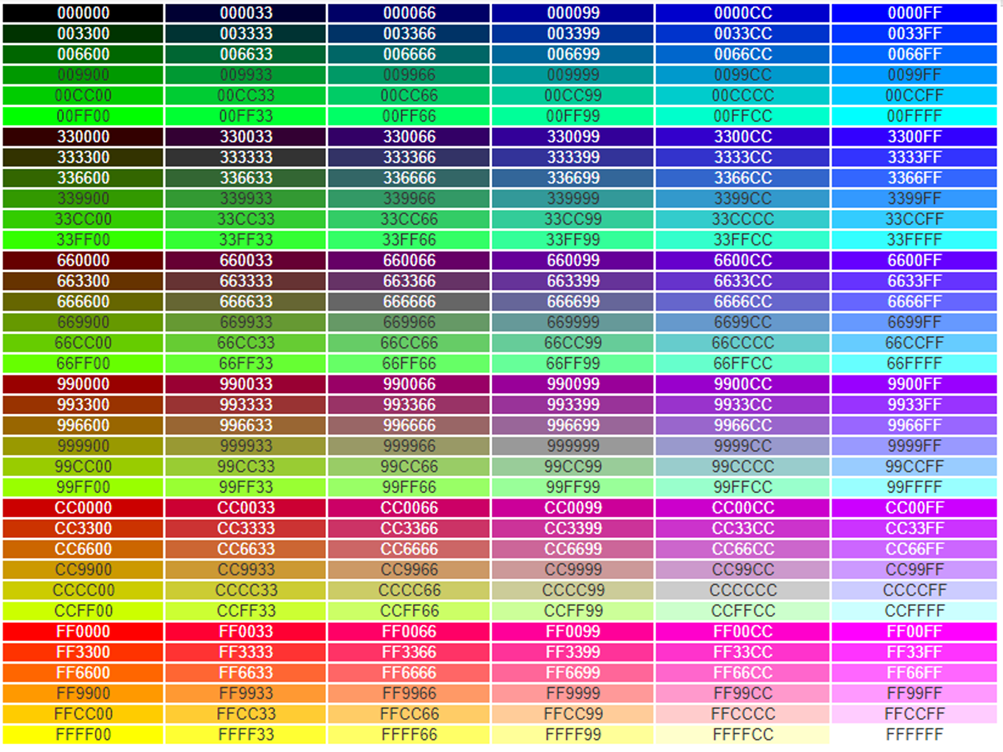

颜色对应RGB值

YUV YUV 和我们熟知的 RGB 类似，是一种颜色编码格式。 YUV 包含三个分量，其中 Y 表示明亮度（Luminance 或 Luma），也就是灰度值。而 U 和 V 则表示色度（Chrominance 或 Chroma），作用是描述图像色彩及饱和度，用于指定像素的颜色。没有 UV 分量信息，一样可以显示完整的图像，只不过是黑白的灰度图像。 YUV的采样方式

4:4:4表示完全取样（每一个Y对应一组UV分量)
4:2:2表示2:1的水平取样，垂直完全采样(每两个Y共用一组UV分量)
4:2:0表示2:1的水平取样，垂直2：1采样(每四个Y共用一组UV分量)
4:1:1表示4:1的水平取样，垂直完全采样(每四个Y共用一组UV分量)

存储方式举例：

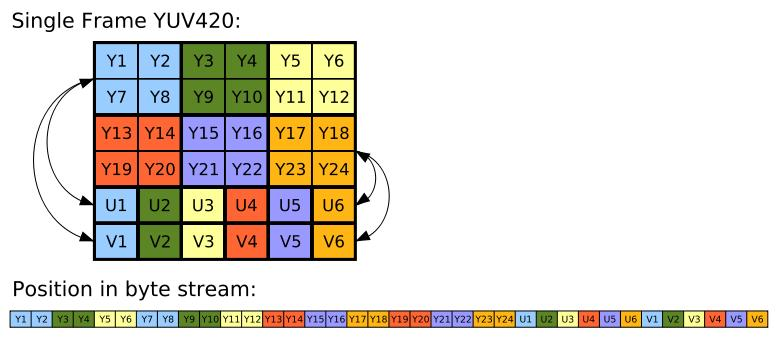

YUV 4:2:0其颜色的一种存放格式如图所示：

7 分辨率（Resolution）

所谓分辨率就是指画面的解析度，由多少象素构成的数值越大，图像也就越清晰。

分辨率不仅与显示尺寸有关，还会受到显像管点距、视频带宽等因素的影响。

我们通常所看到的分辨率都以乘法形式表现的，比如1024*768，其中的1024表示屏幕上水平方向显示的点数，768表示垂直方向的点数。

解析度	分辨率乘法	像素值	像素值简称
QSIF/QQVGA	160 x 120	19200
QCIF	176 x 144	25344
SIF/QVGA	320 x 240	76800
CIF	352 x 288	101376	10万像素
VGA	640 x 480	307200	30万像素(35万是指648X488)
SVGA	800 x 600		480000
XGA	1024 x 768	786438	80万像素
SXGA	1280 x 1024	1310720	130万像素
UXGA	1600 x 1200	1920000	200万像素
QXGA	2048 x 1536	3145728	300万像素(320W)
QSXGA	2592 x 1944	5038848	500万像素
	2816 x 2112	2947392	600万像素
	3072 x 2304	7077888	700万像素
	3200 x 2400	7680000	770万像素
	3264 x 2448	7990272	800万像素
	3876 x 2584	10015584	1000万像素

8 帧率

帧率指的就是1秒钟时间里传输、显示图片的帧数，每一帧就是一个画面，快速连续的多帧就形成了运动的动态效果。

高的帧率可以得到更加流畅，更加逼真的画面。

9 码流

码流就是指视频数据在单位时间内的数量大小，也叫码率，是视频编码画面质量控制中最重要的部分，同样的分辨率和帧率下，视频码流越大，画面质量越高，对应的存储容量也就越大。

10 曝光

曝光就是图像的明暗程度，照片太暗称为曝光不足，照片太亮称为曝光过度。曝光由光圈、曝光时间、ISO三者共同决定。

光圈：控制进光量。
曝光时间：光到达的时间长度。
ISO：增益，或称为感光度。
