本文解释什么是 eARC(增强型音频回传通道)和 ARC(音频回传通道),它们有什么区别,以及 HDMI 功能适用于什么。

在家庭或客厅影院中,大多数情况下,HDMI 电缆用于将两个设备连接在一起。长期以来,HDMI接口已经成为我们现代生活中不可或缺的一部分,电视、游戏机、条形音箱等电子设备。但是,有不同的 HDMI 标准可实现不同的功能。在本文中,我们将仔细研究其中的两个标准:ARC 和 eARC。

ARC表示Audio R eturn C channel,eARC表示增强的A音频返回C通道,ARC 和 eARC 是 HDMI 功能。

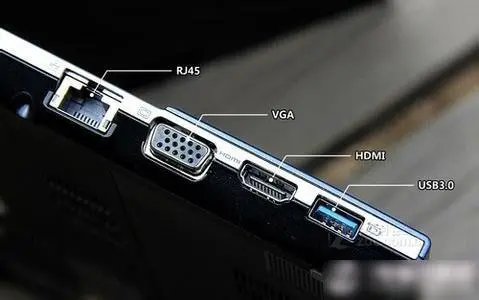

为了能够使用提到的音频功能,设备中需要 HDMI 连接。HDMI 是用于高清显示和投影解决方案的数字音频-视频连接标准。D 形连接器可以在许多设备上找到,例如电视、投影仪、显示器、条形音箱、游戏机和许多其他设备。大约 20 年前,HDMI 被开发用于通过可靠的物理连接传输未压缩的数字视频和音频数据。它基于现有的 DVI(数字视频接口)高速串行链路,用于将视频信号传输到计算机显示器。随着控制和设备通信功能以及数字音频格式的增加,HDMI 应运而生。

HDMI ARC 是什么?

HDMI ARC:Audio Setup mit HDMI ARC (Audio Return Channel)。由于 HDMI 版本 1.4 (2009) 设备可以使用 ARC(音频回传通道)。ARC 是一种额外的音频连接,旨在取代电视和 AV 接收器、条形音箱或有源扬声器系统之间的外部电缆,以简化设置。“返回”一词指的是来自电视的音频能够通过将电视连接到 AV 接收器/条形音箱/有源扬声器的现有 HDMI 电缆发回。顺便说一句,通过 ARC 音频信号可用的最大数据速率仅为 1 Mbit/s。

简而言之:到目前为止,用于图像和声音的 HDMI 连接只能在一个方向上工作。使用 ARC,至少音频信号现在也可以在另一个方向上运行。

使用 (e)ARC,音频数据可以通过纯 HDMI 电缆双向传输

如果设备不支持 ARC,音频信号仍然可以通过 HDMI 连接传输,但只能在一个方向上传输,例如从蓝光播放器到电视。然而,当 HDMI 端口支持音频回传通道功能之一时,它可以双向传输音频信号,为用户提供音频输入和音频输出。

流媒体应用程序和控制台的优势

当电视或投影仪正在接收或产生音频信号时,反馈的好处是显而易见的。这是因为几乎没有办法从 Netflix、Disney+ 或 Amazon Prime Video 等内置流媒体应用程序以原始、高质量的电视外部获取受保护的音频信号。从 Xbox Series X 或 PlayStation 5 传输到电视的游戏内声音也可以使用 ARC 和 eARC 传递到音响系统。因为许多游戏都受益于高质量的音频显示——无论是环绕声还是 3D 音效——只能通过电视的内部音响系统在有限的范围内显示。

没有 HDMI ARC/eARC,受控扬声器的数量有限,需要额外的连接(光纤/数字)。

虽然还有其他方法可以将音频信号从播放设备传输到 AV 接收器或条形音箱,例如通过光纤数字连接(TOSLink 或 S/PDIF),但该标准有一些限制。电缆连接非常容易损坏,并且最高质量仅限于立体声 (PCM) 或 5.1 环绕声(杜比数字、DTS)。

HDMI-ARC 不支持蓝光或 4K 蓝光光盘上的 Dolby TrueHD、Dolby Atmos、DTS-HD Master Audio 或 DTS:X 音频格式。很可能只会传输 5.1 数据流。由于并非所有音频编解码器都必须支持,因此不应假设电视会通过返回通道发送 5.1 杜比数字或 DTS 音轨。有些电视只播放杜比数字或基本立体声频道,这意味着您可能无法充分发挥所连接音响系统的潜力。

再次说明,杜比全景声和 DTS:X 可以通过 ARC 传输,但这两种格式仅在 Dolby Digital Plus (DD+) 或 DTS 容器中传输,即压缩。另一方面,3D 声音的完整输出仅适用于 Dolby TrueHD 和 DTS-HD MA 容器。在声学上,通过 eARC 的未压缩输出和使用 ARC 的压缩输出之间可以听到明显的差异——前提是音响系统也可以在声学上显示这一点。

什么是 HDMI eARC?

HDMI eARC 充分利用音频源的潜力,包括 3D 声音(杜比全景声/DTS:X/Auro-3D)。

HDMI 增强型音频回传通道 (eARC) 是 2017 年 11 月宣布的一项功能,随 HDMI 2.1 版一起推出。然而,eARC 已经在 HDMI 2.0 下工作,或者一些电视制造商提供了这个接口版本。在音频方面,HDMI 2.0 版本取得了重大进展,支持的最大音频通道数从 8 个增加到 32 个,同时保持每通道 192 kHz 的最大采样率。然而,借助 HDMI 2.1 或 eARC,首次可以完整传输基于对象的沉浸式音频格式,例如杜比全景声 (Dolby Atmos) 和 DTS:X。相比之下,处理设备的音频流为 37 Mbit/s可用,在 ARC 下它只有 1 Mbit/s。例如,还可以处理 8 通道和 24 位的未压缩 PCM 音频流。没有更好的方式来播放 7.1 音响系统。

然而,在许多情况下,eARC 用于启动 3D 声音系统。这通常包括一个带有 3-7 个扬声器的环绕声级、一个低音炮和几个用于纵向通道的驱动器。从上方击中观众的声音对象通过内置在天花板上的扬声器或所谓的反射扬声器播放,这些扬声器指向上方,以便声波可以从天花板反射回来。顺便说一句,后者通常可以在高端条形音箱和兼容的后置扬声器系统中找到。

ARC / eARC 需要哪些 HDMI 线缆?

虽然 ARC 和 eARC 只是设备端的可选功能,但流通中的大多数 HDMI 线缆已经支持它们。因此不需要特殊的 HDMI 电缆。然而,有一个区别,虽然 ARC 可以使用所有电缆版本传输,但对于 eARC,电缆的选择有些受限。以下 HDMI 电缆类型支持音频功能:

电缆类型电弧
高速(默认)HDMI
高级高速 HDMI
带以太网的高级高速
超高速HDMI

我们假设现在网上商店提供的 HDMI 线缆中有 98% 以上可以归为“超高速”或“超高速”类别。

我们大多数人都已经拥有这样的电缆。

Premium High Speed 能够传输最大 18 Gbit/s (HDMI 2.0) 的带宽,而 Ultra High Speed 电缆可以传输高达 48 Gbit/s (HDMI 2.1)。

例如,还需要后者来处理兼容终端设备上的 4K@120Hz 视频信号(例如,带有 120Hz 面板的 4K 电视上的 PS5 控制台)。

注意:

有特殊的 HDMI 电缆,例如光纤,基本上只能在一个方向上传输数据。(e)ARC 的使用可能无法实现,因为设备无法“理解”。

专业提示(启用 CEC):

您对 ARC TV 和 eARC 设备有疑问吗?

该功能只是不想工作,AV 接收器/条形音箱只是无法识别音频信号?

那么可能是因为您没有开启电视/投影仪的CEC(Consumer Electronics Control)功能。

许多支持 ARC/eARC 的设备只有在启用 CEC 时才能相互连接。

当前的硬件通常在没有激活 CEC 的情况下进行管理。

但是,如果您正在寻找上述问题的解决方案,则应该尝试此步骤。
