Android OpenGL 渲染图像读取哪家强?

glReadPixels

glReadPixels 是 OpenGL ES 的 API ,OpenGL ES 2.0 和 3.0 均支持。使用非常方便,下面一行代码即可搞定,但是效率很低。

glReadPixels(0, 0, outImage.widthoutImage.heightGL_RGBAGL_UNSIGNED_BYTEbuffer);

当调用 glReadPixels 时,首先会影响 CPU 时钟周期,同时 GPU 会等待当前帧绘制完成,读取像素完成之后,才开始下一帧的计算,造成渲染管线停滞

值得注意的是 glReadPixels 读取的是当前绑定 FBO 的颜色缓冲区图像,所以当使用多个 FBO(帧缓冲区对象)时,需要确定好我们要读那个 FBO 的颜色缓冲区。

glReadPixels 性能瓶颈一般出现在大分辨率图像的读取,所以目前通用的优化方法是在 shader 中将处理完成的 RGBA 转成 YUV (一般是 YUYV 格式),然后基于 RGBA 的格式读出 YUV 图像,这样传输数据量会降低一半,性能提升明显。

PBO

PBO (Pixel Buffer Object)是 OpenGL ES 3.0 的概念,称为像素缓冲区对象,主要被用于异步像素传输操作。PBO 仅用于执行像素传输,不连接到纹理,且与 FBO (帧缓冲区对象)无关。

PBO 类似于 VBO(顶点缓冲区对象),PBO 开辟的也是 GPU 缓存,而存储的是图像数据。

PBO 可以在 GPU 的缓存间快速传递像素数据,不影响 CPU 时钟周期,除此之外,PBO 还支持异步传输。

PBO 类似于“以空间换时间”策略,在使用一个 PBO 的情况下,性能无法有效地提升,通常需要多个 PBO 交替配合使用。

Android OpenGL 渲染图像读取哪家强?
2 个 PBO read pixels

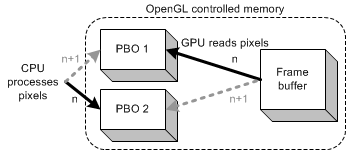

如上图所示,利用 2 个 PBO 从帧缓冲区读回图像数据,使用 glReadPixels 通知 GPU 将图像数据从帧缓冲区读回到 PBO1 中,同时 CPU 可以直接处理 PBO2 中的图像数据。

ImageReader

ImageReader 是 Android SDK 提供的 Java 层对象,其内部会创建一个 Surface 对象。

常用于 Android Camera2.0 相机预览,通过 addTarget 将 Surface 对象作为相机预览图像的输出载体,通过回调接口获取预览图像。

mImageReader = ImageReader.newInstance(mPreviewSize.getWidth(), mPreviewSize.getHeight(), ImageFormat.YUV_420_888, 2);
mImageReader.setOnImageAvailableListener(mOnImageAvailableListener, mBackgroundHandler);
mSurface = mImageReader.getSurface();

private ImageReader.OnImageAvailableListener mOnImageAvailableListener = new ImageReader.OnImageAvailableListener() {
    @Override
    public void onImageAvailable(ImageReader reader) {
        Image image = reader.acquireLatestImage();
        if (image != null) {
            //处理相机预览图像 image
            image.close();
        }
    }
};

那么 ImageReader 怎么跟 OpenGL ES 结合使用呢?

我们知道利用 EGL 创建 OpenGL 上下文环境时,eglCreateWindowSurface 需要传入 ANativeWindow 对象,而 ANativeWindow 又基于 Surface 对象创建的。

那我们可以利用 ImageReader 对象的 Surface 对象作为 OpenGL 展示渲染结果的 Window Surface ,每次渲染的结果可以通过 ImageReader 对象的回调获取。

HardwareBuffer

HardwareBuffer 是一个更底层的对象,代表可由各种硬件单元访问的缓冲区

特别地,HardwareBuffer 可以映射到各种硬件系统的存储器,例如 GPU 、 传感器或上下文集线器或其他辅助处理单元。

HardwareBuffer 是 Android 8 API >= 26 提供的用于替换 GraphicBuffer 的接口,在 API <= 25 时可以使用 GraphicBuffer 。

两者在使用步骤上基本一致,均可以用于快速读取显存(纹理)图像数据,但是 HardwareBuffer 还可以访问其他硬件的存储器,使用更广泛。

Android 在 Native 层和 Java 层均提供了 HardwareBuffer 实现接口,其中 Native 层叫 AHardwareBuffer 。

AHardwareBuffer 读取显存(纹理)图像数据时,需要与 GLEXT 和 EGLEXT 配合使用 。

主要步骤:首先需要创建 AHardwareBuffer 和 EGLImageKHR 对象,然后将目标纹理(FBO 的颜色附着)与 EGLImageKHR 对象绑定,渲染结束之后便可以读取纹理图像。

HardwareBuffer 读取纹理图像数据:

unsigned char *ptrReader = nullptr;
AHardwareBuffer_lock(m_HwBuffer, AHARDWAREBUFFER_USAGE_CPU_READ_OFTEN, -1nullptr,(void **) &ptrReader);
memcpy(dstBuffer, ptrReader, imgWidth * imgHeight * 3 / 2);//直接可以读取 YUV 图像(NV21)
int32_t fence = -1;
AHardwareBuffer_unlock(m_PHwBuffer, &fence);

另外,HardwareBuffer 支持直接读取纹理中的 YUV (YUV420)格式的图像,只需要在 shader 中实现 RGB 到 YUV 的格式转换。

GLES 3.0 YUV 扩展直接支持 RGB 到 YUV 的转换:

#version 300 es
#extension GL_EXT_YUV_target: require
precision mediump float;
in vec2 v_texCoord;
layout(yuv) out vec4 outColor;
uniform sampler2D s_texture;
void main()
{
    //色彩空间标准公式
    yuvCscStandardEXT conv_standard = itu_601_full_range;
    vec4 rgbaColor = texture(s_texture, v_texCoord);
    //dealwith rgba
    vec3 rgbColor = rgbaColor.rgb;
    vec3 yuv = rgb_2_yuv(rgbColor, conv_standard);//实现 RGB 到 YUV 的格式转换
    outColor = vec4(yuv, 1.0);
}

HardwareBuffer 和 GraphicBuffer 具体使用可以参考:https://github.com/fuyufjh/GraphicBuffer

实测性能对比

通过在 SDM8150手机上,对比读取相同格式 3k 左右分辨率图像的性能,其中 ImageReader、 PBO 和 HardwareBuffer 明显优于 glReadPixels 方式。

HardwareBuffer、 ImageReader 以及 PBO 三种方式性能相差不大,但是理论上 HardwareBuffer 性能最优。

四种方式中,glReadPixels 使用最方便,HardwareBuffer 实现最复杂,实现复杂度:HardwareBuffer > PBO > ImageReader > glReadPixels 。

结合实测性能和实现难度,Native 层建议选择 PBO 方式,超大分辨率建议尝试 HardwareBuffer 方式,Java 层建议使用 ImageReader 方式。
