Android NDK CMake开发

Android Studio 从 2.2 版本起开始支持 CMake ,可以通过 CMake 和 NDK 将 C/C++ 代码编译成底层的库,然后再配合 Gradle 的编译将库打包到 APK 中。

这意味就不需要再编写 .mk 文件来编译 so 动态库了。

CMake 是一个跨平台构建系统,在 Android Studio 引入 CMake 之前,它就已经被广泛运用了。

Google 官方网站上有对 CMake 的使用示范,可以参考 官方指南。

总结官网对 CMake 的使用,其实也就如下的步骤:

  1. add_library 指定要编译的库,并将所有的 .c 或 .cpp 文件包含指定。
  2. include_directories 将头文件添加到搜索路径中
  3. set_target_properties 设置库的一些属性
  4. target_link_libraries 将库与其他库相关联

如果你对上面的步骤还是不了解,那么接下来就更深入了解 CMake 相关内容吧~~~

CMake 的基本操作

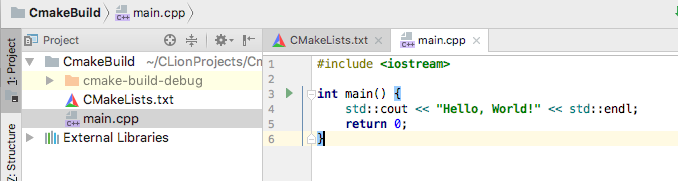

以 Clion 作为工具来讲解 CMake 的基本使用。

Android NDK CMake开发
clion_cmake_build

CMake 编译可执行文件

一个打印 hello world 的 cpp 文件,通过 CMake 将它编译成可执行文件。

在 cpp 的同一目录下创建 CMakeLists.txt 文件,内容如下:

1 # 指定 CMake 使用版本
2 cmake_minimum_required(VERSION 3.9)
3 # 工程名
4 project(HelloCMake)
5 # 编译可执行文件
6 add_executable(HelloCMake main.cpp )

其中,通过 cmake_minimum_required 方法指定 CMake 使用版本,通过 project 指定工程名。

而 add_executable 就是指定最后编译的可执行文件名称和需要编译的 cpp 文件,如果工程很大,有多个 cpp 文件,那么都要把它们添加进来。

定义了 CMake 文件之后,就可以开始编译构建了。

CMake 在构建工程时会生成许多临时文件,避免让这些临时文件污染代码,一般会把它们放到一个单独的目录中。

操作步骤如下:

1 # 在 cpp 目录下创建 build 目录
2 mkdir build
3 # 调用 cmake 命令生成 makefile 文件
4 cmake ..
5 # 编译
6 make

在 build 目录中可以找到最终生成的可执行文件。

这就是 CMake 的一个简单操作,将 cpp 编译成可执行文件,但在 Android 中,大多数场景都是把 cpp 编译成库文件。

CMake 编译静态库和动态库

同样还是一个 cpp 文件和一个 CMake 文件,cpp 文件内容为打印字符串的函数:

1 #include <iostream>
2 void print() {
3    std::cout << "hello lib" << std::endl;
4 }

同时,CMake 文件也要做相应更改:

1 cmake_minimum_required(VERSION 3.12)
2 # 指定编译的库和文件,SHARED 编译动态库
3 add_library(share_lib SHARED lib.cpp)
4 # STATIC 编译静态库
5 # add_library(share_lib STATIC lib.cpp)

通过 add_library 指定要编译的库的名称,以及动态库还是静态库,还有要编译的文件。

最后同样地执行构建,在 build 目录下可以看到生成的库文件。

到这里,就基本可以使用 CMake 来构建 C/C++ 工程了。

CMake 基本语法

熟悉了上面的基本操作之后,就必然会遇到以下的问题了:

  • 如果要参与编译的 C/C++ 文件很多,难道每个都要手动添加嘛?
  • 可以把编译好的可执行文件或者库自动放到指定位置嘛?
  • 可以把编译好的库指定版本号嘛?

带着这些问题,还是要继续深入学习 CMake 的相关语法,最好的学习材料就是 官网文档 了。

为了避免直接看官方文档时一头雾水,这里列举一些常用的语法命令。

注释与大小写

在前面就已经用到了 CMake 注释了,每一行的开头 # 代表注释。

另外,CMake 的所有语法指令是不区分大小写的。

变量定义与消息打印

通过 set 来定义变量:

# 变量名为 var,值为 hello
set(var hello)

当需要引用变量时,在变量名外面加上 ${} 符合来引用变量。

# 引用 var 变量
${var}

还可以通过 message 在命令行中输出打印内容。

set(var hello)
message(${var})

数学和字符串操作

数学操作

CMake 中通过 math 来实现数学操作。

# math 使用,EXPR 为大小
math(EXPR <output-variable> <math-expression>)
1 math(EXPR var "1+1")
2 # 输出结果为 2
3 message(${var})

math 支持 +, -, *, /, %, |, &, ^, ~, <<, >> 等操作,和 C 语言中大致相同。

字符串操作

CMake 通过 string 来实现字符串的操作,这波操作有很多,包括将字符串全部大写、全部小写、求字符串长度、查找与替换等操作。

具体查看 官方文档。

 1 set(var "this is  string")
 2 set(sub "this")
 3 set(sub1 "that")
 4 # 字符串的查找,结果保存在 result 变量中
 5 string(FIND ${var} ${sub1} result )
 6 # 找到了输出 0 ,否则为 -1
 7 message(${result})
 8
 9 #  将字符串全部大写
10 string(TOUPPER ${var} result)
11 message(${result})
12
13 # 求字符串的长度
14 string(LENGTH ${var} num)
15 message(${num})

另外,通过空白或者分隔符号可以表示字符串序列。

1 set(foo this is a list) // 实际内容为字符串序列
2 message(${foo})

当字符串中需要用到空白或者分隔符时,再用双括号""表示为同一个字符串内容。

1 set(foo "this is a list") // 实际内容为一个字符串
2 message(${foo})

文件操作

CMake 中通过 file 来实现文件操作,包括文件读写、下载文件、文件重命名等。

具体查看 官方文档

1 # 文件重命名
2 file(RENAME "test.txt" "new.txt")
3
4 # 文件下载
5 # 把文件 URL 设定为变量
6 set(var "http://img.zcool.cn/community/0117e2571b8b246ac72538120dd8a4.jpg")
7
8 # 使用 DOWNLOAD 下载
9 file(DOWNLOAD ${var} "/Users/glumes/CLionProjects/HelloCMake/image.jpg")

在文件的操作中,还有两个很重要的指令 GLOB 和 GLOB_RECURSE 。

1 # GLOB 的使用
2 file(GLOB ROOT_SOURCE *.cpp)
3 # GLOB_RECURSE 的使用
4 file(GLOB_RECURSE CORE_SOURCE ./detail/*.cpp)

其中,GLOB 指令会将所有匹配 *.cpp 表达式的文件组成一个列表,并保存在 ROOT_SOURCE 变量中。

而 GLOB_RECURSE 指令和 GLOB 类似,但是它会遍历匹配目录的所有文件以及子目录下面的文件。

使用  GLOB 和 GLOB_RECURSE 有好处,就是当添加需要编译的文件时,不用再一个一个手动添加了,同一目录下的内容都被包含在对应变量中了,但也有弊端,就是新建了文件,但是 CMake 并没有改变,导致在编译时也会重新产生构建文件,要解决这个问题,就是动一动 CMake,让编译器检测到它有改变就好了。

预定义的常量

在 CMake 中有许多预定义的常量,使用好这些常量能起到事半功倍的效果。

  • CMAKE_CURRENT_SOURCE_DIR
    • 指当前 CMake 文件所在的文件夹路径
  • CMAKE_SOURCE_DIR
    • 指当前工程的 CMake 文件所在路径
  • CMAKE_CURRENT_LIST_FILE
    • 指当前 CMake 文件的完整路径
  • PROJECT_SOURCE_DIR
    • 指当前工程的路径

比如,在 add_library 中需要指定 cpp 文件的路径,以 CMAKE_CURRENT_SOURCE_DIR 为基准,指定 cpp 相对它的路径就好了。

1 # 利用预定义的常量来指定文件路径
2 add_library( # Sets the name of the library.
3             openglutil
4             # Sets the library as a shared library.
5             SHARED
6             # Provides a relative path to your source file(s).
7             ${CMAKE_CURRENT_SOURCE_DIR}/opengl_util.cpp
8             )

平台相关的常量

CMake 能够用来在 Window、Linux、Mac 平台下进行编译,在它的内部也定义了和这些平台相关的变量。

具体查看 官方文档 (https://cmake.org/cmake/help/v3.12/manual/cmake-variables.7.html) 。

列举一些常见的:

  • WIN32
    • 如果编译的目标系统是 Window,那么 WIN32 为 True 。
  • UNIX
    • 如果编译的目标系统是 Unix 或者类 Unix 也就是 Linux ,那么 UNIX 为 True 。
  • MSVC
    • 如果编译器是 Window 上的 Visual C++ 之类的,那么 MSVC 为 True 。
  • ANDROID
    • 如果目标系统是 Android ,那么 ANDROID 为 1 。
  • APPLE
    • 如果目标系统是 APPLE ,那么 APPLE 为 1 。

有了这些常量做区分,就可以在一份 CMake 文件中编写不同平台的编译选项。

1 if(WIN32){
2    # do something
3 }elseif(UNIX){
4    # do something
5 }

函数、宏、流程控制和选项 等命令

具体参考 cmake-commands (https://cmake.org/cmake/help/v3.12/manual/cmake-commands.7.html) ,这里面包括了很多重要且常见的指令。

简单示例 CMake 中的函数操作:

1 function(add a b)
2    message("this is function call")
3    math(EXPR num "${a} + ${b}" )
4    message("result is ${aa}")
5 endfunction()
6
7 add(1 2)

其中,function 为定义函数,第一个参数为函数名称,后面为函数参数。

在调用函数时,参数之间用空格隔开,不要用逗号。

宏的使用与函数使用有点类似:

1 macro(del a b)
2    message("this is macro call")
3    math(EXPR num "${a} - ${b}")
4    message("num is ${num}")
5 endmacro()
6
7 del(1 2)

在流程控制方面,CMake 也提供了 if、else 这样的操作:

1 set(num 0)
2 if (1 AND ${num})
3    message("and operation")
4 elseif (1 OR ${num})
5    message("or operation")
6 else ()
7    message("not reach")
8 endif ()

其中,CMake 提供了 ANDORNOTLESSEQUAL 等等这样的操作来对数据进行判断,比如 AND 就是要求两边同为 True 才行。

另外 CMake 还提供了循环迭代的操作:

1set(stringList this is string list)
2foreach (str ${stringList})
3    message("str is ${str}")
4endforeach ()

CMake 还提供了一个 option 指令。

可以通过它来给 CMake 定义一些全局选项:

1 option(ENABLE_SHARED "Build shared libraries" TRUE)
2
3 if(ENABLE_SHARED)
4    # do something
5 else()
6    # do something
7 endif()

可能会觉得 option 无非就是一个 True or False 的标志位,可以用变量来代替,但使用变量的话,还得添加 ${} 来表示变量,而使用 option 直接引用名称就好了。

CMake 阅读实践

明白了上述的 CMake 语法以及从官网去查找陌生的指令意思,就基本上可以看懂大部分的 CMake 文件了。

这里举两个开源库的例子:

  • https://github.com/g-truc/glm
    • glm 是一个用来实现矩阵计算的,在 OpenGL 的开发中会用到。
    • CMakeLists.txt 地址在 https://github.com/g-truc/glm/blob/master/CMakeLists.txt
  • https://github.com/libjpeg-turbo/libjpeg-turbo
    • libjpeg-turbo 是用来进行图片压缩的,在 Android 底层就是用的它。
    • CMakeLists.txt 地址在 https://github.com/libjpeg-turbo/libjpeg-turbo/blob/master/CMakeLists.txt

这两个例子中大量用到了前面所讲的内容,可以试着读一读增加熟练度。

为编译的库设置属性

接下来再回到用 CMake 编译动态库的话题上,毕竟 Android NDK 开发也主要是用来编译库了,当编译完 so 之后,我们可以对它做一些操作。

通过 set_target_properties 来给编译的库设定相关属性内容,函数原型如下:

1 set_target_properties(target1 target2 ...
2                      PROPERTIES prop1 value1
3                      prop2 value2 ...)

比如,要将编译的库改个名称:

set_target_properties(native-lib PROPERTIES OUTPUT_NAME "testlib" )

更多的属性内容可以参考官方文档 (https://cmake.org/cmake/help/v3.9/manual/cmake-properties.7.html#target-properties)。

不过,这里面有一些属性设定无效,在 Android Studio 上试了无效,在 CLion 上反而可以,当然也可能是我使用姿势不对。

比如,实现动态库的版本号:

set_target_properties(native-lib PROPERTIES VERSION 1.2 SOVERSION 1 )

对于已经编译好的动态库,想要把它导入进来,也需要用到一个属性。

比如编译的 FFmpeg 动态库,

1 # 使用 IMPORTED 表示导入库
2 add_library(avcodec-57_lib SHARED IMPORTED)
3 # 使用 IMPORTED_LOCATION 属性指定库的路径
4 set_target_properties(avcodec-57_lib PROPERTIES IMPORTED_LOCATION
5                        ${CMAKE_CURRENT_SOURCE_DIR}/src/main/jniLibs/armeabi/libavcodec-57.so )

链接到其他的库

如果编译了多个库,并且想库与库之间进行链接,那么就要通过 target_link_libraries 。

1 target_link_libraries( native-lib
2                       glm
3                       turbojpeg
4                       log )

在 Android 底层也提供了一些 so 库供上层链接使用,也要通过上面的方式来链接,比如最常见的就是 log 库打印日志。

如果要链接自己编译的多个库文件,首先要保证每个库的代码都对应一个 CMakeLists.txt 文件,这个 CMakeLists.txt 文件指定当前要编译的库的信息。

然后在当前库的 CMakeLists.txt 文件中通过 ADD_SUBDIRECTORY 将其他库的目录添加进来,这样才能够链接到。

1 ADD_SUBDIRECTORY(src/main/cpp/turbojpeg)
2 ADD_SUBDIRECTORY(src/main/cpp/glm)

添加头文件

在使用的时候有一个容易忽略的步骤就是添加头文件,通过 include_directories 指令把头文件目录包含进来。

这样就可以直接使用 #include "header.h" 的方式包含头文件,而不用  #include "path/path/header.h" 这样添加路径的方式来包含。
