Flutter绘制4K图片内存问题与优化

图像处理 • 来源：好奇de悟空 • • 技术文章

Flutter是谷歌的高性能、跨端UI框架，可以通过一套代码，支持iOS、Android、Windows/MAC/Linux等多个平台，且能达到原生性能。Flutter也可以与平台原生代码进行混合开发。在全世界，Flutter正在被越来越多的开发者和组织使用，并且Flutter是完全免费、开源的。

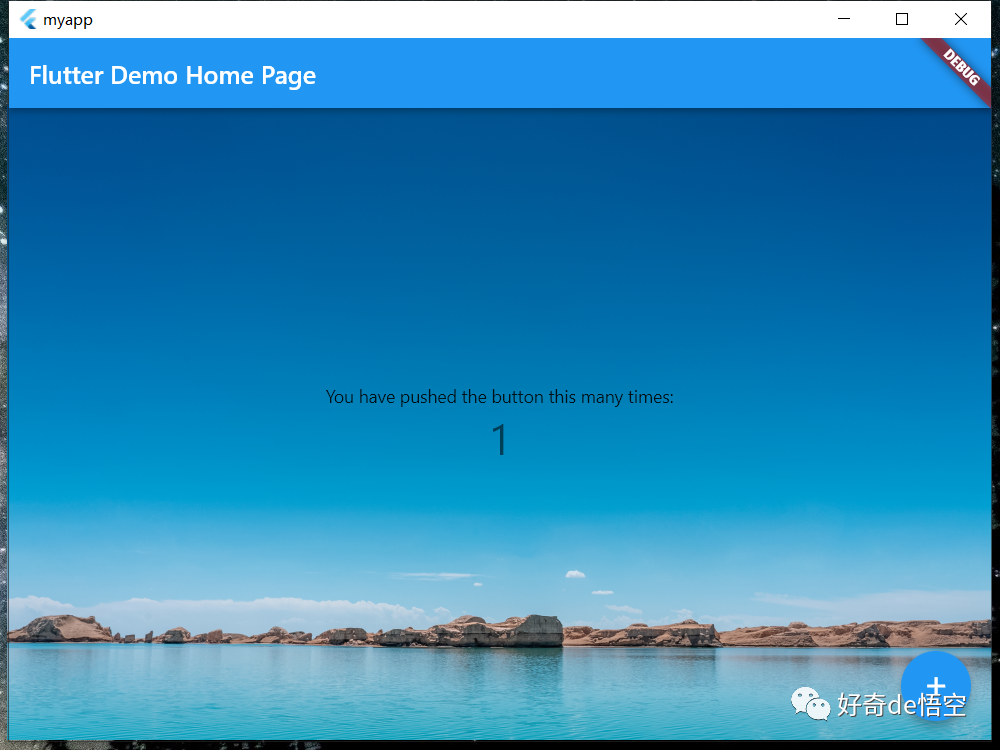

在我们使用flutter框架开发windows桌面程序时，有这样一个简单需求:设置4k的背景图片。

我们通过查询flutter相关文档，可以知道使用以下方式设置背景图片:

decoration: BoxDecoration(
  color: Colors.blue,
  image: DecorationImage(
    fit: BoxFit.cover,
    image: AssetImage('assets/images/wallpaper.png'),
  )
),

问题

当我们使用这个方式去添加3840×2160的4k图片作为背景时，虽然成功达到我们的需求，但是却发现，相比未加载背景图片之前，程序的内存居然多了接近70M。

读入这张4k图片，正常会占用的内存是3840x2160x3约为24M和70M差距甚大，我们需要分析一下原因。

分析

分析flutter加载Image资源的原理，Image组件通过实现ImageProvider抽象类的loadBuffer方法（新的flutter版本load被loadBuffer替换）来加载图片资源数据，而AssetImage的loadBuffer方法实现如下：

@override
ImageStreamCompter loadBuffer(AssetBundleImageKey key, DecoderBufferCallback decode) {
  InformationCollector? collector;
  assert(() {
    collector = () => <DiagnosticsNode>[
      DiagnosticsProperty<ImageProvider>('Image provider', this),
      DiagnosticsProperty<AssetBundleImageKey>('Image key', key),
    ];
    return true;
  }());
  return MultiFrameImageStreamCompleter(
    codec: _loadAsync(key, decode, null),
    scale: key.scale,
    debugLabel: key.name,
    informationCollector: collector,
  );
}

loadBuffer会返回一个ImageStreamCompleter对象，这里返回的是MultiFrameImageStreamCompleter多帧图片管理器，是ImageStreamCompleter的一个子类。

MultiFrameImageStreamCompleter 需要一个Future<ui.Codec>类型的参数codec。Codec 是处理图片编解码的类的一个handler，是一个flutter engine API 的包装类。

  MultiFrameImageStreamCompleter({
    required Future<ui.Codec> codec,
    required double scale,
    String? debugLabel,
    Stream<ImageChunkEvent>? chunkEvents,
    InformationCollector? informationCollector,
  }) : assert(codec != null),
       _informationCollector = informationCollector,
       _scale = scale {
    this.debugLabel = debugLabel;
    codec.then<void>(_handleCodecReady, onError: (Object error, StackTrace stack) {
      reportError(
        context: ErrorDescription('resolving an image codec'),
        exception: error,
        stack: stack,
        informationCollector: informationCollector,
        silent: true,
      );
    });
    if (chunkEvents != null) {
      _chunkSubscription = chunkEvents.listen(reportImageChunkEvent,
        onError: (Object error, StackTrace stack) {
          reportError(
            context: ErrorDescription('loading an image'),
            exception: error,
            stack: stack,
            informationCollector: informationCollector,
            silent: true,
          );
        },
      );
    }
  }

codec最终的结果是一个或多个（动图）帧，而这些帧最终会绘制到屏幕上。codec的异步方法执行完成后会调用_handleCodecReady函数，调用_decodeNextFrameAndSchedule函数解码下一帧。

定位

当我们调试程序时，会发现到目前为止，程序的内存只是涨幅少许，但是当调试到图中获取下一帧数据时，内存突然涨幅非常大，因此定位到是这个getNextFrame导致了内存大量涨幅。

Future<void> _decodeNextFrameAndSchedule() async {
    _nextFrame?.image.dispose();
    _nextFrame = null;
    try {
      _nextFrame = await _codec!.getNextFrame();
    } catch (exception, stack) {
      reportError(
        context: ErrorDescription('resolving an image frame'),
        exception: exception,
        stack: stack,
        informationCollector: _informationCollector,
        silent: true,
      );
      return;
    }
    if (_codec!.frameCount == 1) {
      if (!hasListeners) {
        return;
      }
      _emitFrame(ImageInfo(
        image: _nextFrame!.image.clone(),
        scale: _scale,
        debugLabel: debugLabel,
      ));
      _nextFrame!.image.dispose();
      _nextFrame = null;
      return;
    }
    _scheduleAppFrame();
  }

继续跟踪，发现最终是调用“Codec::getNextFrame”映射方法，这个方法是在flutter engine中的c++实现的，接下来跟踪flutter engine代码。

我们可以看到getNextFrame方法是属于MultiFrameCodec的。其实方法里面看起来是很简单的，里面做了几个事情：

  1. 先获取UI Task线程。
  2. 获取当前Skia处理的Queue
  3. 获取上下文
  4. 切换到IO线程中运行GetNextFrameAndInvokeCallback

而在GetNextFrameAndInvokeCallback里做了两件事：

  • GetNextFrameImage：做的事情大致就是获取下一帧的SkImage数据，并且保存了上一帧的关键数据。这里我们可以看到有多次Copy的操作，所以这些操作都是在IO线程中的。
  • InvokeCallback：这里做的事情大概就是获取刚刚从GetNextFrameImage中拿到的SkImage，并且将它塞到了FrameInfo的结构体里面，并且改变下一帧的index。然后在UI线程中Callback回去。
sk_sp<DlImage> MultiFrameCodec::State::GetNextFrameImage(
    fml::WeakPtr<GrDirectContext> resourceContext,
    const std::shared_ptr<const fml::SyncSwitch>& gpu_disable_sync_switch,
    std::shared_ptr<impeller::Context> impeller_context_,
    fml::RefPtr<flutter::SkiaUnrefQueue> unref_queue) {
  SkBitmap bitmap = SkBitmap();
  SkImageInfo info = generator_->GetInfo().makeColorType(kN32_SkColorType);
  if (info.alphaType() == kUnpremul_SkAlphaType) {
    SkImageInfo updated = info.makeAlphaType(kPremul_SkAlphaType);
    info = updated;
  }
  if (!bitmap.tryAllocPixels(info)) {
    FML_LOG(ERROR) << "Failed to allocate memory for bitmap of size "
                   << info.computeMinByteSize() << "B";
    return nullptr;
  }

  ImageGenerator::FrameInfo frameInfo =
      generator_->GetFrameInfo(nextFrameIndex_);

  const int requiredFrameIndex =
      frameInfo.required_frame.value_or(SkCodec::kNoFrame);
  std::optional<unsigned int> prior_frame_index = std::nullopt;

  if (requiredFrameIndex != SkCodec::kNoFrame) {
    if (lastRequiredFrame_ == nullptr) {
      FML_LOG(ERROR) << "Frame " << nextFrameIndex_ << " depends on frame "
                     << requiredFrameIndex
                     << " and no required frames are cached.";
      return nullptr;
    } else if (lastRequiredFrameIndex_ != requiredFrameIndex) {
      FML_DLOG(INFO) << "Required frame " << requiredFrameIndex
                     << " is not cached. Using " << lastRequiredFrameIndex_
                     << " instead";
    }

    if (lastRequiredFrame_->getPixels() &&
        CopyToBitmap(&bitmap, lastRequiredFrame_->colorType(),
                     *lastRequiredFrame_)) {
      prior_frame_index = requiredFrameIndex;
    }
  }

  if (!generator_->GetPixels(info, bitmap.getPixels(), bitmap.rowBytes(),
                             nextFrameIndex_, requiredFrameIndex)) {
    FML_LOG(ERROR) << "Could not getPixels for frame " << nextFrameIndex_;
    return nullptr;
  }

  // Hold onto this if we need it to decode future frames.
  if (frameInfo.disposal_method == SkCodecAnimation::DisposalMethod::kKeep) {
    lastRequiredFrame_ = std::make_unique<SkBitmap>(bitmap);
    lastRequiredFrameIndex_ = nextFrameIndex_;
  }

  sk_sp<SkImage> skImage;
  gpu_disable_sync_switch->Execute(
      fml::SyncSwitch::Handlers()
          .SetIfTrue([&skImage, &bitmap] {
            skImage = SkImage::MakeFromBitmap(bitmap);
          })
          .SetIfFalse([&skImage, &resourceContext, &bitmap] {
            if (resourceContext) {
              SkPixmap pixmap(bitmap.info(), bitmap.pixelRef()->pixels(),
                              bitmap.pixelRef()->rowBytes());
              skImage = SkImage::MakeCrossContextFromPixmap(
                  resourceContext.get(), pixmap, true);
            } else {
              skImage = SkImage::MakeFromBitmap(bitmap);
            }
          }));

  return DlImageGPU::Make({skImage, std::move(unref_queue)});
}

结论

通过分析GetNextFrameImage方法，我们发现该方法额外保存了上一帧的数据，导致了内存多了一张图片的大小。

又发现缓存的SkBitmap是32位深的，而不是24位深，因此加载一张4k图片的内存为：3840x2160x4约为32M，getNextFrame额外保留了一帧图片，因此需要占用64M内存。

因此我们可以知道，内存涨这么多的原因是，flutter在加载图片数据时，保存的是32位深数据，并且会额外缓存一帧图片数据。

优化方案

如果要正面解决这个问题，就需要更加熟悉和理解flutter的源码，然后再修改flutter源码，这个工作量和风险都是巨大的。

但是，如果仅仅只是为了解决加载4k背景图片，导致内存涨幅大的问题，其实可以选择另一种方式去优化。

我们知道，flutter的程序只创建出了一个窗口，所有的ui操作都在这个窗口中进行。如果说flutter自己绘制背景图片的方式会大量增加内存消耗，那我们可以尝试自己创建背景窗口去绘制背景图片，这是否就能解决这个问题。

外部背景窗口

1. 创建背景窗口

背景窗口需要能够绘制背景图片，可以简单使用gdi+实现，例如：

auto image = Image(_bgImagePath.c_str());
if (image.GetLastStatus() == Status::Ok)
{
    RECT rc;
    GetClientRect(_hWnd, &rc);
    Graphics graphics(hdc);
    graphics.DrawImage(&image, 0, 0, rc.right - rc.left, rc.bottom - rc.top);
}

窗口绘制背景图片的方式有很多种，这里只是给个示例。

2.设置父窗口

为了保证背景窗口和flutter主窗口之间的层级关系，必须要将背景窗口设置为flutter主窗口的父窗口。

  BackgroundWindow bgWnd;
  bgWnd.Create(instance);
  HWND bghwnd = bgWnd.GetHandle();

  FlutterWindow window(project);
  Win32Window::Point origin(10, 10);
  Win32Window::Size size(1280, 720);
  if (!window.Create(L"myapp", origin, size, bghwnd)) {
    return EXIT_FAILURE;
  }

3.主窗口设置背景透明

要显示背景窗口，就需要设置主窗口的背景透明。考虑到对主窗口设置属性，以及监听事件等功能，我们可以使用第三方插件window_manager来实现设置背景透明的功能。

import 'package:window_manager/window_manager.dart';

void main() async {
  WidgetsFlutterBinding.ensureInitialized();
  await windowManager.ensureInitialized();
  WindowOptions windowOptions = WindowOptions(
    size: Size(800, 600),
  );
  windowManager.waitUntilReadyToShow(windowOptions, () async {
  // 设置背景透明
  await windowManager.setBackgroundColor(Colors.transparent);
  });
  runApp(const MyApp());
}

@override
Widget build(BuildContext context) {
  return Scaffold(
    // 设置背景透明
    backgroundColor: Colors.transparent,
    appBar: AppBar(
      title: Text(widget.title),
    ),
    body: Center(
    //...
    )
  );
}

4.主窗口和背景窗口通信

主窗口和背景窗口之间要进行通信，最简单的一种方式就是窗口消息通信。创建插件，查找背景窗口，使用SendMessage发送WM_COPYDATA指令进行通信。

HWND hwnd = FindWindow(kWindowClassName, kWindowTitle);
if (!hwnd)
    return false;
COPYDATASTRUCT cpd;
SendMessage(hwnd, WM_COPYDATA, 0, (LPARAM)&cpd);

总结

通过使用外部背景窗口的方式，也能实现flutter内部绘制背景图片的效果，而且内存消耗远小于使用flutter绘制的方式。可以使用该方案，优化flutter绘制图片消耗内存大的问题。但是该方法也具有较多的局限性，例如：

  • 只能替换绘制背景图片，如果flutter需要其他组件绘制图片，则不能使用该方案
  • 代码维护复杂，flutter是一个整体框架，而该方案破坏了flutter的整体性，对于后期的维护也存在一定的成本
  • 可能存在更多的异常，存在更多的窗口，就增加了异常的可能性

参考资料：

  • https://www.jianshu.com/p/3a4d8ebf9932
  • https://juejin.cn/post/6844904016225239047

作者：星黎 | 来源：公众号——好奇de悟空
