基于 SRT 协议的安全推流整合方案在云手机产品中的应用

为落实国家“十四五”数字经济与新型基础设施建设规划，遵循数据安全法和个人信息保护法的相关要求，推动云手机安全传输技术国产化与标准化，针对云手机音视频流传输的高丢包、低安全与延迟等问题，研发了基于SRT协议的云手机安全推流方案，支撑政务移动办公、云游戏等场景的规模化落地。通过融合SRT协议的ARQ/FEC抗弱网机制，采用加密链路，结合硬件编解码与时间戳同步优化端到端延迟，为云手机提供高可靠、强安全的传输底座，实现端到端的移动信息安全，助力新基建战略下行业数字化转型。

论文地址：https://image.c114.com.cn/file/ys2025-09-05.pdf

01 概述

随着移动互联网与云计算技术的深度融合，云手机作为突破终端硬件限制、实现算力云端化的新兴形态，正加速赋能远程办公、云游戏、工业控制等实时交互场景^［1-2］。然而，云手机的核心能力——云端音视频流的高效安全传输，仍面临三重挑战：其一，公网环境下高丢包率与随机抖动导致画面卡顿、音画割裂，严重损害用户体验；其二，敏感操作数据，如金融交易、隐私会话等，在传输过程中易遭窃取或篡改，传统流媒体协议无法充分保证端到端的安全防护；其三，现有技术方案难以平衡低延迟与高可靠性的要求，制约了政务协同办公、远程视频会议等高实时性场景的规模化应用^［3-5］。

针对上述问题，本文提出基于SRT（Secure Reliable Transport）协议的云手机安全推流整合方案，通过多层级抗弱网传输、动态端到端加密及自适应同步控制，构建云手机音视频流传输的全链路优化体系。该方案创新性地融合SRT流传输协议的ARQ重传、FEC冗余与AES-256加密机制^［6］，在保障数据隐私的同时，提升抗丢包能力，并降低端到端延迟，为高安全、强实时的云端交互场景提供可靠技术支撑。

02 云手机安全推流整合方案设计

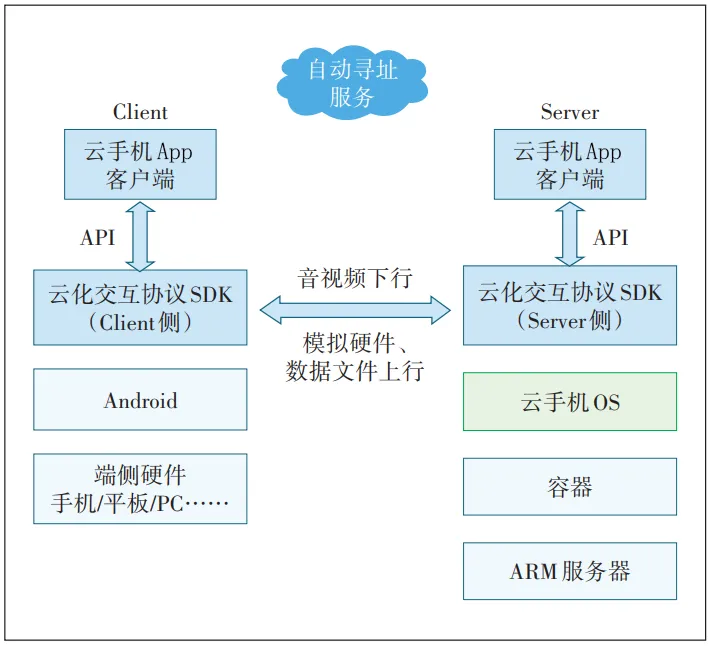

云手机安全推流整合方案的核心是定义一套交互协议，关键部分由服务端和客户端构成。服务端运行在云手机的Android系统上，客户端运行在移动终端上。客户端和服务端通过基础网络连接，比如4G、5G、Wi-Fi等，实现高效的流媒体传输和控制指令传输，可以实现用户的远程操控和交互。云手机安全推流架构如图1所示。

云化交互协议（Client侧和Server侧）是核心的实现层，Client侧和Server侧交互实现音视频从云手机下行到终端上，同时在终端上采集和各种模拟硬件控制流数据、文件数据等上传到云手机上。

基于云化交互协议，客户端App需要实现用户交互界面，服务端实现无界面的后台应用，最终完成端到端的远程交互。同时，提供自动寻址服务，协助客户端实时找到可用的设备，客户端和服务端通过各种网络环境，实现即时的互联互通。

因此，云手机产品实际包含服务端和客户端2个部分，服务端主要功能包括账号登录、屏幕和音频数据抓取、基于云手机推流协议进行推流、接收云手机客户端发来的各种模拟输入事件等；客户端主要功能包括用户登录、连接管理、播放来自云手机推流协议的音视频帧、采集本地的触屏、麦克风、摄像头指令和数据等。

03 SRT流传输协议

3.1 基本概念

SRT流传输协议^［7-8］是由Haivision创建的基于UDP协议的数据传输协议，旨在通过不可预测的网络提供高质量的视频和音频，并提供纠错、低延迟、可靠性和安全性等高级功能。SRT协议能够在不可预测的网络上（即互联网）安全可靠地传输数据，理论上任何数据类型都可以通过SRT协议传输，但在低延迟亚秒级视频流的传输场景下，SRT协议是最理想的选择。

SRT协议核心特性如下。

a）低延迟。通过优化传输机制，实现端到端的低延迟（通常在120～400 ms）。

b）抗丢包。使用ARQ自动重传请求和FEC前向纠错技术，有效应对网络丢包。

c）安全性。支持AES加密，确保数据传输的安全性。

d）可靠性。通过错误恢复机制，保证数据的完整性和可靠性。

e）自适应码率。能够根据网络状况动态调整传输参数。

3.2 通信过程

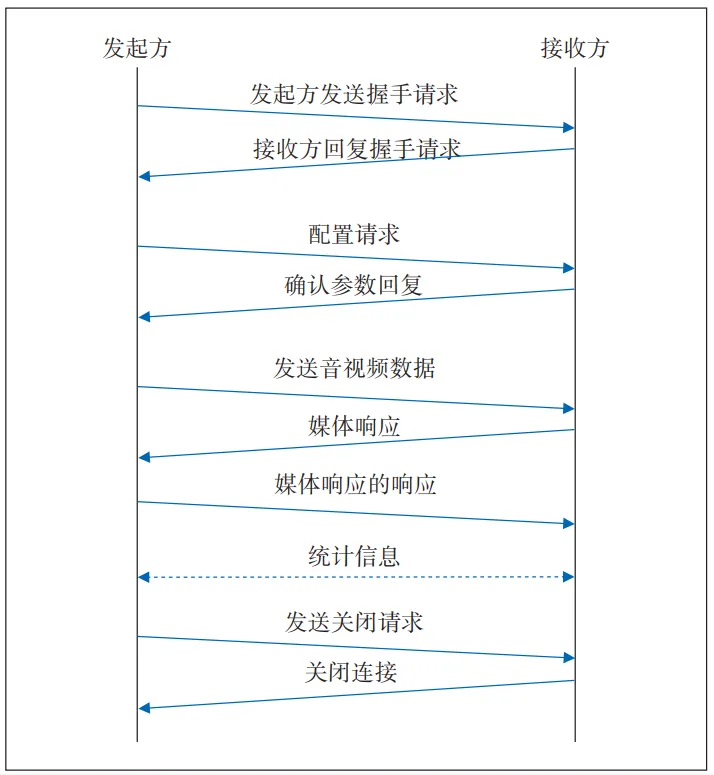

SRT流传输协议的通信过程如图2所示。主要包括握手阶段、数据传输阶段和连接终止阶段。

a）握手阶段。通信的发起方向接收方发送握手请求，开始建立连接；接收方收到握手请求后，会为发起方返回一个基于主机、端口和时间的Cookie；发起方收到Cookie后，发起配置请求，进一步协商连接参数；接收方响应配置请求，确认对端延迟和延迟值等参数回复。

b）数据传输阶段。建立连接后，发起方开始传输音视频或其他媒体数据。数据以UDP包的形式传输，每个数据包都添加了SRT头部信息，如序列号、时间戳等；接收方在收到数据包后会向发起方反馈媒体响应信号ACK，发起方收到媒体响应信号ACK后会回复媒体响应的响应信号ACKACK。接收方根据ACK发送时间和ACKACK收到时间的差值计算往返时间RTT，并将往返时间信息通过ACK发送给发起方。

c）连接终止阶段。当数据传输完成后，发起方会向接收方发起Shutdown请求，表示要关闭连接；接收方收到Shutdown请求后，会关闭连接。通常情况下，由发起方发起Shutdown请求，接收方不会主动发起关闭。

3.3 安全性

SRT数据传输安全主要体现在2个方面，一个是数据自身的加密，一个是结合防火墙的网络安全策略。

a）数据加密。SRT流传输协议支持使用计数模式下的AES-128或AES-256CTR对传输的数据进行加密，以此实现端到端的数据安全性。

b）网络安全策略。针对某些企业或组织运用防火墙保护私有网络安全的策略，SRT协议使用的握手过程支持出站连接，而不需要在防火墙中打开危险的永久外部端口，从而维护了企业的安全策略。

3.4 SRT丢包恢复与拥塞控制

3.4.1 丢包恢复机制

通信中常用纠错机制来恢复网络传输中的数据，通常有2种策略：ARQ自动重传请求和FEC前向纠错。前期的SRT协议选择通过ARQ的方式来实现丢包恢复机制，在1.4版本后添加了FEC前向纠错机制，通过在传输的数据流中加入一定比例的前向纠错数据，当发生丢包时，接收端可根据前向纠错数据，恢复丢掉的数据包。SRT协议通过结合ARQ和FEC技术，有效地应对网络丢包问题，确保数据的可靠性和完整性。

3.4.2 拥塞控制

SRT协议的拥塞控制算法不同于基于窗口的TCP拥塞控制算法，而是基于窗口和基于速率的混合拥塞控制算法，具有可扩展的拥塞控制框架、开源的代码、以及拥塞控制的C++类架构，支持开发者派生专用的拥塞控制算法。

SRT协议提供网络往返时延、接收端缓存、接收端数据比特流等信息，编码端可以根据此类信息判断网络的状态，动态调整编码参数，从而控制数据的流量。当接收到的ACK消息能表明当前网络比较健康时，编码再恢复原有的高质量视频，从而提高传输体验效果。

3.5 SRT流传输协议在云手机安全推流场景中的具体优势

SRT流传输协议在云手机安全推流场景中具有如下优势。

a）高可靠性。在云手机推流场景中，网络条件可能并不稳定，SRT协议的抗丢包能力能够确保云手机流畅的推流体验。

b）低延迟。云手机推流通常用于实时互动场景，SRT协议的低延迟特性能够提供更好的用户体验。

c）安全性。SRT协议的内置加密功能可以保护推流数据的安全，防止数据泄露或篡改。

d）适应复杂网络。SRT协议能够自动适应高丢包率、高延迟等复杂的网络环境，减少人工干预。

04 云手机服务端方案

4.1 云手机服务端屏幕流推送

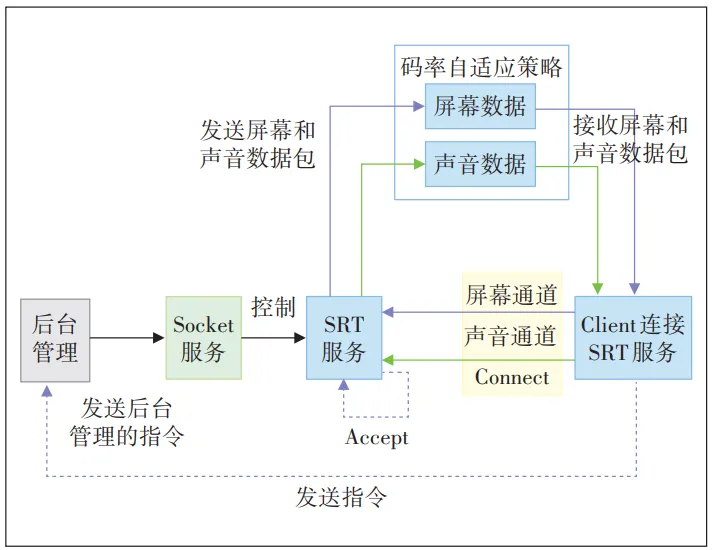

云手机^［9-11］服务端屏幕流推送主要包含2个服务：第1个服务是Socket服务，目的是与后台管理建立长链接接收指令；第2个服务是SRT服务，该服务继承Android中Service接口实现。云手机端屏幕流推送流程如图3所示。

a）后台管理发送后台管理指令至Socket服务。

b）Socket服务控制SRT服务。

c）启动SRT服务，等待客户端连接。

d）客户端连接成功后，开始录制虚拟屏幕。

e）进行视频编码，编码完成后发送屏幕和声音编码之后的数据。

f）客户端接收到屏幕和声音的数据包。

g）屏幕流推送过程中，实时监控网络变化，动态修改编码的码率，完成网络自适应。

4.2 云手机服务端音频流推送

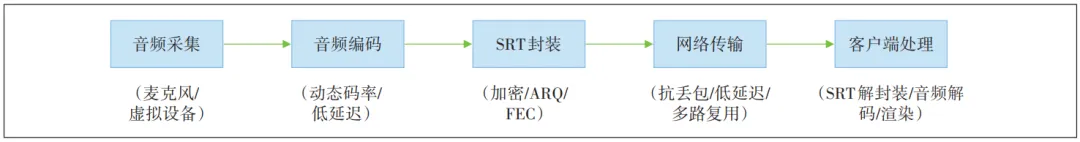

通过麦克风或虚拟设备采集PCM音频数据，采用低延迟编码器压缩，SRT协议封装并启用AES加密、ARQ重传及FEC纠错，动态调整码率适配网络波动。服务端通过多路复用推送，保障音频安全可靠传输至客户端播放，适用于实时通话、远程会议等高交互场景，兼顾安全性与弱网稳定性。具体流程如图4所示。

a）音频采集和编码。通过麦克风或虚拟音频设备采集PCM原始音频，使用低延迟编码器进行音频编码。

b）SRT封装与传输。启用AES-256加密，防止数据被窃听。设置ARQ最大重传次数和延迟窗口，将编码后的音频流分割为SRT数据包，添加序列号和时间戳。

c）网络传输。利用SRT协议的拥塞控制动态调整发送速率，同时结合FEC前向纠错冗余包，保证当网络丢包率＞8%时自动启用。

d）客户端处理。客户端进行SRT接收和解封装，通过硬件/软件方式完成音频解码，音频实现播放渲染。

05 云手机客户端方案

5.1 云手机客户端视频流解码播放

云手机服务端将编码后的视频流通过SRT协议传输，客户端接收解封装后，利用硬件/软件解码并同步渲染，实现高可靠低延迟播放，支持动态网络优化。

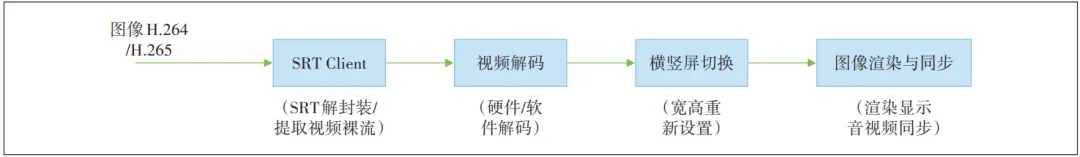

具体流程如图5所示。

a）SRT客户端接收与解封装。监听SRT端口，接收数据包，解封装SRT协议，提取视频裸流，SRT协议自动处理丢包重传请求。

b）视频解码。优先使用硬件解码方式，调用平台API（如Android MediaCodec）。备选软件解码方式，通过使用FFmpeg的avcodec库实现解码。

c）横竖屏切换。视频解码后，宽高发生变化，探测到横竖屏切换，将新的宽高设置到SurfaceView，即可完成横竖屏。

d）图像渲染与同步。将解码后的YUV/RGB帧转换为纹理，通过渲染引擎（如OpenGL ES）显示到屏幕，根据显示时间戳PTS同步音视频。

e）网络自适应。监控网络延迟和抖动，动态调整缓冲区大小，反馈服务端调整码率。

5.2 云手机客户端音频流解码播放

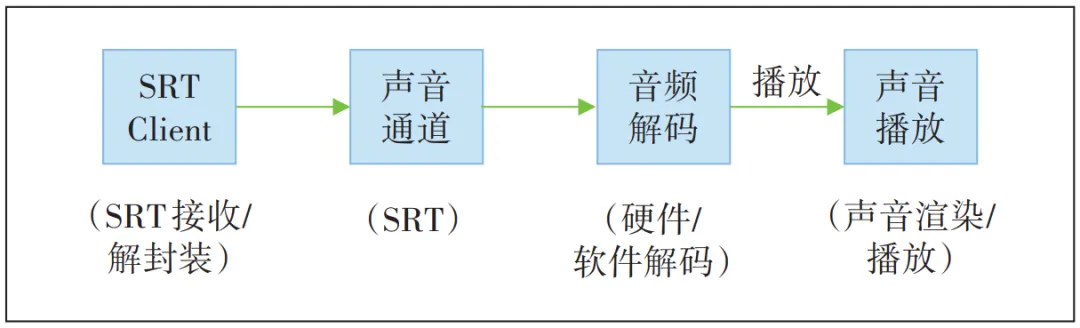

云手机服务端将音频编码后通过SRT协议传输，云手机客户端解封装并解码为PCM，动态缓冲后进行渲染，然后通过AudioTrack播放，实现端到端高保真音频传输。具体流程如图6所示。

a）SRT客户端接收与解封装。监听SRT端口，接收并重组音频数据包，SRT协议自动处理丢包重传。

b）音频解码。优先使用硬件解码方式完成音频解码；备选软件解码方式为通过FFmpeg的libopus或libfdk-aac实现解码。

c）音频渲染与播放。将解码后的PCM数据写入音频缓冲区，动态调整缓冲区大小，控制播放节奏，避免卡顿或断流。

06 云手机音视频流同步

手机客户端拉起屏幕流和声音流，正常情况下，音频和视频播放是完全匹配的。但是由于网络的不确定性，很可能导致音频和视频不同步。为了保证云手机操作流畅，音频与视频同步，通过统一时间戳（PTS/DTS）和动态时钟同步实现音画对齐。

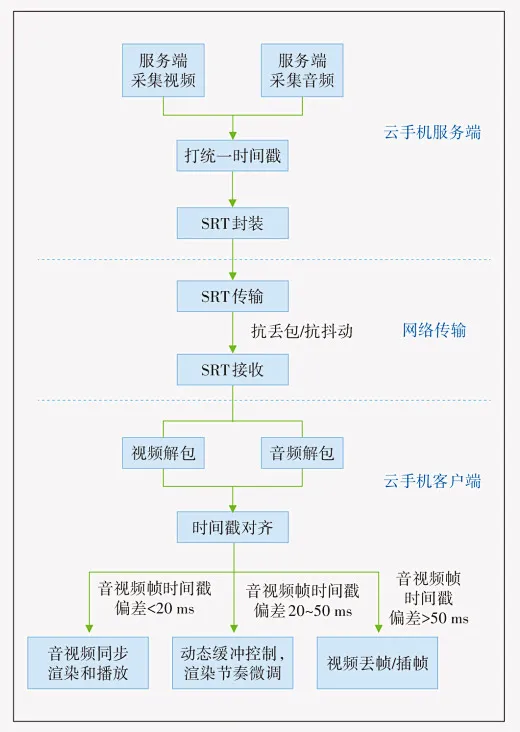

服务端在采集音频和视频时，基于同一时钟源为每帧打同步时间戳，封装为SRT数据包，携带时间戳和序列号，通过SRT协议完成抗丢包传输和接收。客户端接收到音视频流的SRT数据包，进行音频和视频解包，解包后音频和视频进行时间戳对齐，若音视频帧时间戳偏差小于20 ms，则音视频同步渲染，保持音视频处于最佳同步状态；若音视频帧时间戳偏差在20～50 ms，则根据网络抖动动态调整缓冲区，视频渲染节奏微调±5%，平滑过渡到音视频同步状态；若音视频帧时间戳偏差大于50 ms，则通过丢帧或插帧进行音视频同步修正，快速恢复音视频同步。具体流程如图7所示。

a）时间戳同步。在服务端，使用硬件时钟或高精度系统时钟生成时间戳，嵌入音视频元数据。在客户端解析时间戳，以音频PTS为基准，计算视频帧展示时间。

b）同步策略。当视频快于音频时，视频帧将进行等待或重复渲染。当视频慢于音频时，丢弃滞后视频帧，或进行加速解码追赶。

c）SRT优化。设置相同延迟窗口，确保音视频流网络抖动一致。同时，启用基于时间戳的投递模式，按时间戳顺序投递数据包，实现音视频同步效果的优化。

07 云手机安全推流方案的优势

云手机安全推流方案具有如下优势。

a）抗弱网与低延迟传输。

（a）SRT协议特性。通过ARQ自动重传请求和FEC前向纠错技术对抗网络丢包，保障弱网下音视频流连续稳定，延迟可控至50～200 ms，满足远程移动办公和云游戏场景下实时操控需求。

（b）动态码率调整。结合网络状态实时调整码率，避免卡顿或画质损失。

b）端到端安全加固。

（a）加密传输。支持AES-256或国密算法加密流数据，防止中间人攻击与数据窃取，符合金融、医疗等高敏感场景合规要求。

（b）身份鉴权。双向认证（DTLS/TLS）确保连接合法性，阻断非法设备接入。

c）高可靠与弹性架构。

（a）多路径传输。SRT支持多链路聚合（例如5G+Wi-Fi），单路故障自动切换，保障业务连续性。

（b）云端负载均衡。服务端自动扩展推流节点，支持百万级并发，适配云手机大规模商用。

d）精细化数据控制。

（a）水印防泄密。推流画面实时叠加动态水印，溯源追责。

（b）权限隔离。基于角色的流访问控制RBAC，限制未授权录屏、转发。

e）跨平台兼容性。

（a）协议通用性。SRT支持Android/iOS/Windows/Linux全平台，适配云手机多终端接入需求。

（b）灵活编解码。兼容H.264/H.265/Opus等低码率高画质方案，降低占用带宽30%以上。

08 云手机安全推流方案的应用场景

云手机安全推流方案主要有如下应用场景。

a）远程移动办公。通过基于SRT协议的云手机安全推流方案，企业员工可以使用云手机访问公司内部资源并进行远程办公操作，提高工作效率和业务连续性。

b）在线游戏。基于SRT协议的云手机安全推流方案为游戏开发者和玩家提供了全新的体验。玩家无需拥有高端硬件设备即可畅玩各类大型游戏，并通过云手机将游戏画面实时推送给观众。

c）高清视频会议。在视频会议中，基于SRT协议的云手机安全推流方案可以确保视频画面的高清流畅传输，提高会议效率和沟通效果。

d）直播行业。主播可以通过云手机进行直播推流，实现多平台同步直播和高清画面传输。

结束语

基于SRT协议的云手机安全推流方案通过端到端加密、动态抗弱网与低延迟传输，解决了云端音视频流面临的数据泄露、卡顿与交互滞后等核心问题。不仅为政务、金融、医疗等高安全场景提供合规保障，更通过SRT流传输协议优化弱网适应性，有效降低端到端延迟，推动政务移动办公、云游戏等应用大规模落地。未来结合AI和边缘计算，云手机安全推流方案将进一步拓展至元宇宙、工业互联网等领域，为云端交互生态构建安全高效的技术底座。

参考文献

［1］ 苗春雨，杜廷龙，孙伟峰. 云计算安全关键技术、原理及应用［M］.北京：机械工业出版社，2023：4-11.

［2］ 徐保民，李春艳. 云安全深度刨析技术原理及应用时间建［M］.北京：机械工业出版社，2024：48-58.

［3］ 李学峰. 云原生安全［M］.北京：机械工业出版社，2022：20-28.

［4］ 刘化君，郭丽红 . 网络安全与管理［M］. 北京：电子工业出版社，2021：3-11.

［5］ 刘文懋，江国龙，浦明，等.云原生安全攻防实践与体系构建［M］.北京：机械工业出版社，2022：125-133.

［6］ 刘仲驰. 基于国密算法的通信数据加密传输方法［J］.数字通信世界，2023（3）：24-26.

［7］ ISAKA K .SRT（Secure Reliable Transport）［J］.The Journal of The Institute of Image Information and Television Engineers，2020，74（1）：102-104.

［8］ 葛宝尧.基于 SRT 协议的流媒体传输系统的研究与实现［D］.西安：西安电子科技大学，2021.

［9］ 吴佳华.面向数据安全的云端服务系统设计与实现［D］.广州：华南理工大学，2023.

［10］ 罗仁杨.基于百度云服务的 Android 云终端设计及实现［D］. 成 都：电子科技大学，2016.

［11］ 曹晓芳. 基于H.264的手机视频监控客户端的设计与实现［D］.南 京：东南大学，2012.

作者简介

陈飔，毕业于北京理工大学，高级工程师，硕士，主要从事移动终端信息安全、云手机安全业务相关研究工作；

宁静，毕业于天津大学，工程师，硕士，主要从事终端安全、密码通信安全、数据安全等安全领域的技术研究工作；

孟小燕，毕业于东北师范大学，学士，主要从事移动终端、桌面端、Web端前端研发工作；

侯玉华，毕业于沈阳工业大学，高级工程师，硕士，主要研究方向为移动信息安全、终端操作系统；

王德霖，毕业于中国民航大学，工程师，学士，主要从事航空发动机信息质量管理的技术研究工作。
