什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

一、什么是V4L2框架?

V4L2英文全称是Video for Linux2,它是专门为视频设备设计的内核驱动。在做视频的开发中,一般我们操控V4L2的设备节点就可以直接对摄像头进行操作。通常V4L2在Linux的设备节点是**/dev/video0**。无论是MIPI摄像头还是UVC摄像头,它们底层默认操作的都是/dev/video0的节点。

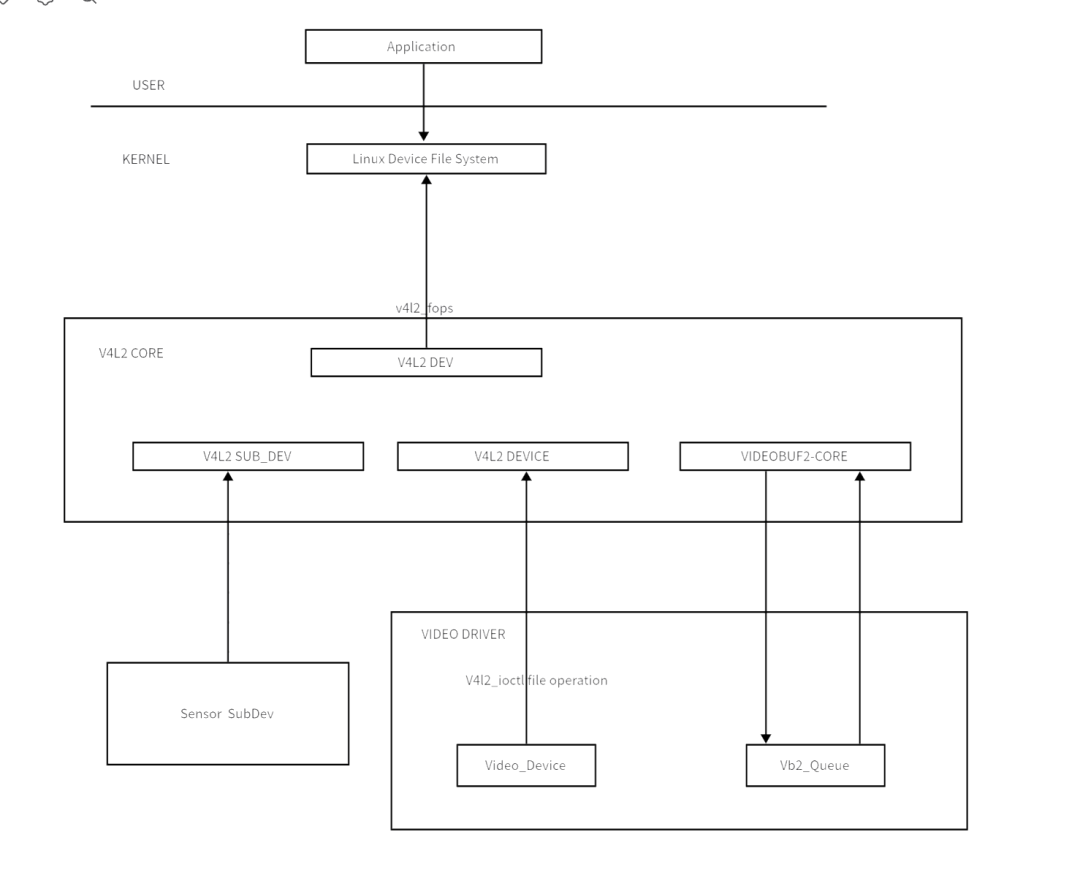

二、V4L2的代码框架图

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

从这张图可以看出来,在使用V4L2进行摄像头操作的时候,都需要访问内核驱动。而整个设备驱动都是由Linux Device File System进行管理,Linux File System管理的是V4L2CORE的功能。而V4L2_CORE里面包含了V4L2_DEVV4L2_SUB_DEVV4L2_DEVICEVIDEOBUF2_CORE。其中,V4L2_DEIVCE主要是管理视频设备驱动、VIDEOBUF2_CORE主要是管理缓冲队列的数据、V4L2_SUB_DEV主要是管理视频设备的子系统。而应用层若想对整个V4L2驱动层进行控制的话,只需要对v4l2_dev进行fops(文件形式控制)操作即可,因为v4l2_dev是驱动层对用户层提供的接口。

三、V4L2代码开发流程

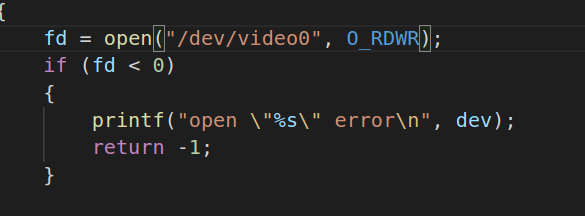

3.1.打开设备节点:

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

打开/dev/video0视频设备节点

3.2.查询设备的能力

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

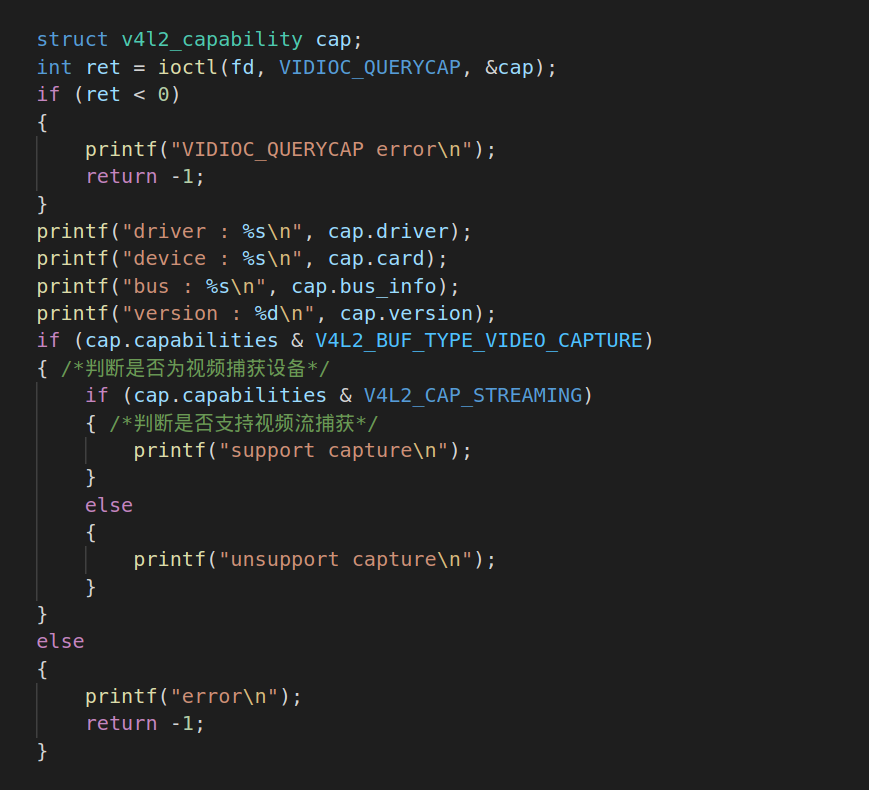

利用ioctl函数访问V4L2的底层命令VIDIOC_QUERYCAP主要是查询摄像头的性能属性。

3.3.获取摄像头支持的格式,并进行像素格式设置

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

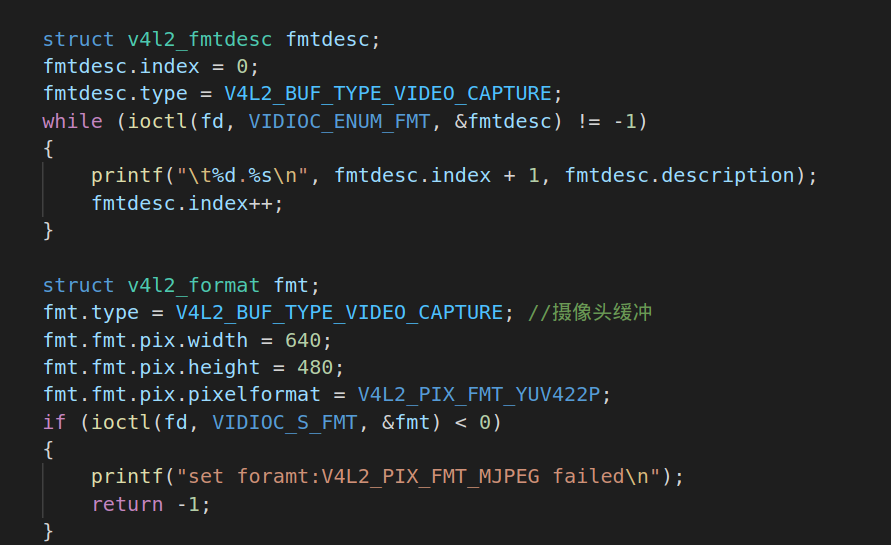

通过ioctl VIDEOIOC_ENUM_FMT获取对应的支持格式,并且对摄像头进行相应格式的设置。包括:width、height、pixelformat等等。设置完成之后,再使用ioctl命令进行使能操作,使能对应的关键字:VIDIOC_S_FMT

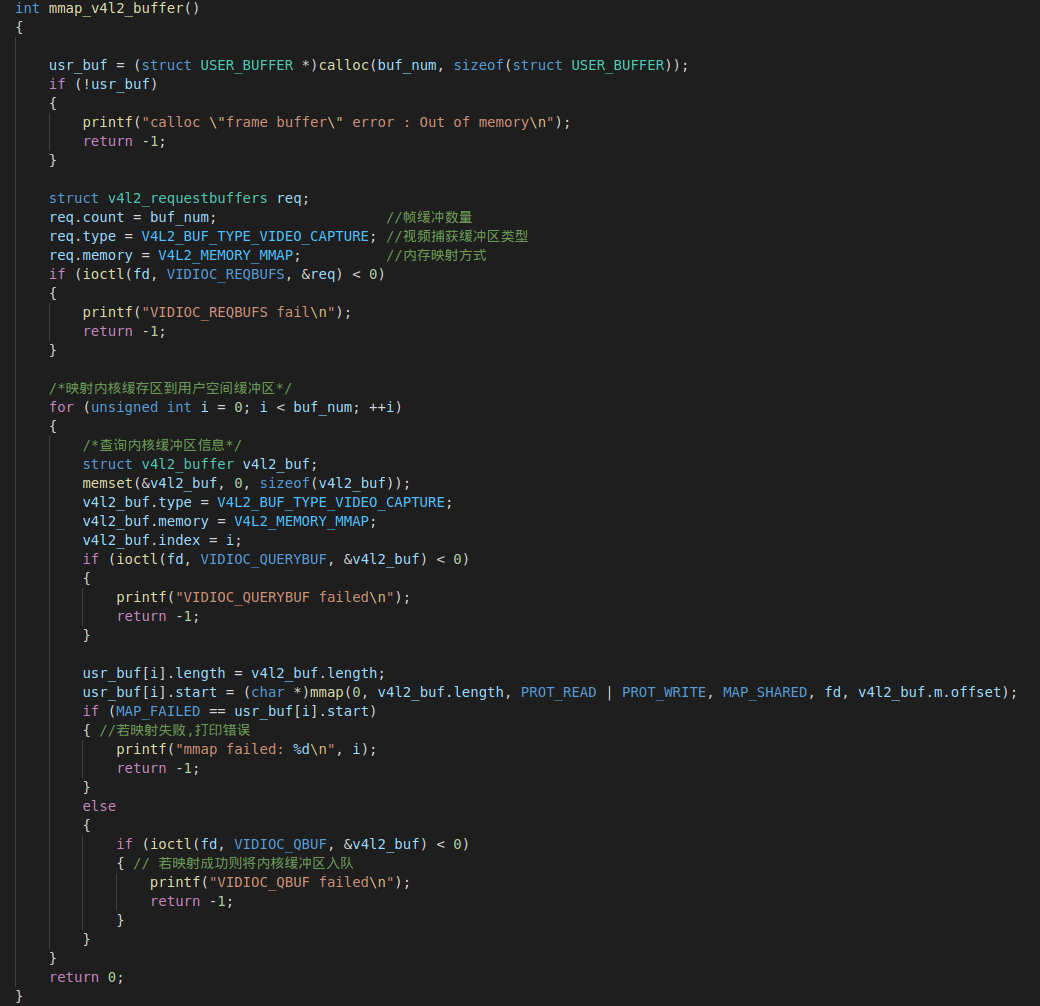

3.4.内存映射到用户空间并进行队列操作

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

利用ioctl控制VIDIOC_REQBUFS,进行视频缓冲区的申请。申请完成之后,把驱动的缓冲区映射到用户空间,映射的api使用的是mmap。若映射用户空间成功的话,则把视频数据入到缓冲区队列,入队对应的ioctl命令是VIDIOC_QBUF

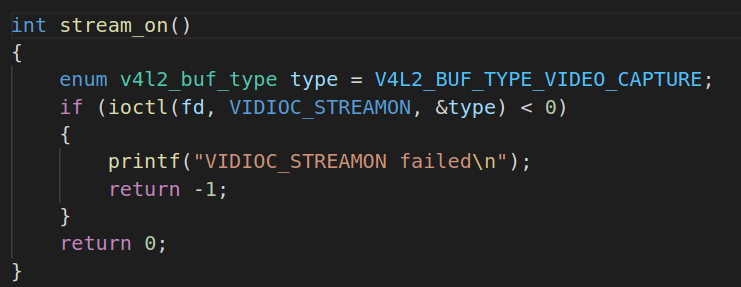

3.5.开启摄像头获取视频流

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

使用stream_on指令使能v4l2摄像头,让它正常启动采集流程。

3.6.从缓冲区中把视频数据取出

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

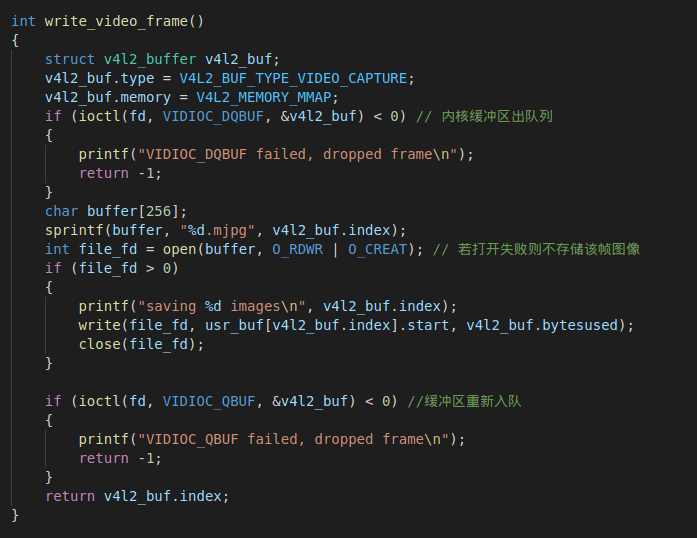

利用ioctl把缓冲区的视频数据取出,它对应的命令是VIDIOC_DQBUF。使用了VIDIOC_DQBUF之后,v4l2_buffer结构体就有对应的视频数据了。并把对应的数据写到mjpg图片。做完上述所有操作之后,再把摄像头的数据进行入队操作VIDIOC_QBUF。

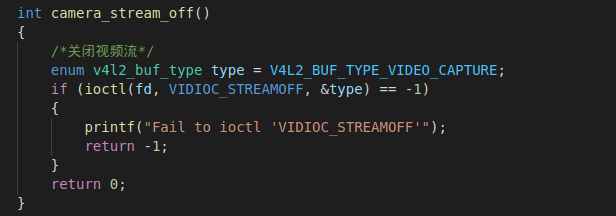

3.7.关闭摄像头获取流

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

通过ioctl操控指令VIDIOC_STREAMOFF,关闭摄像头采集工作。

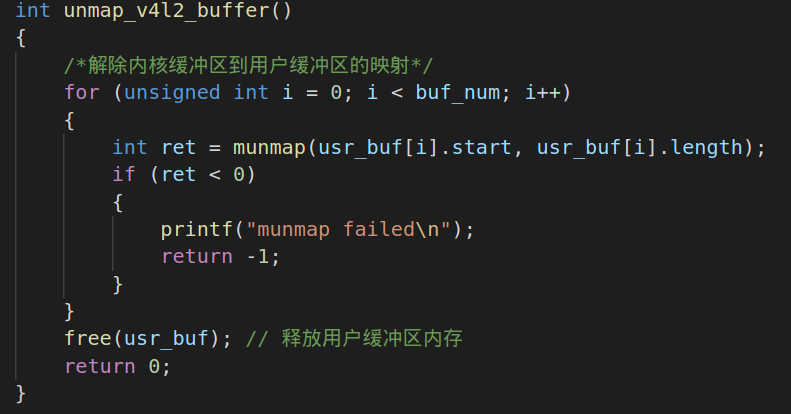

3.8.解除映射缓冲区

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

使用munmap api解决内核缓冲区到用户缓冲区的映射操作。

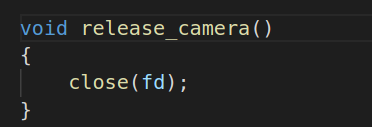

3.9.释放所有的资源

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!

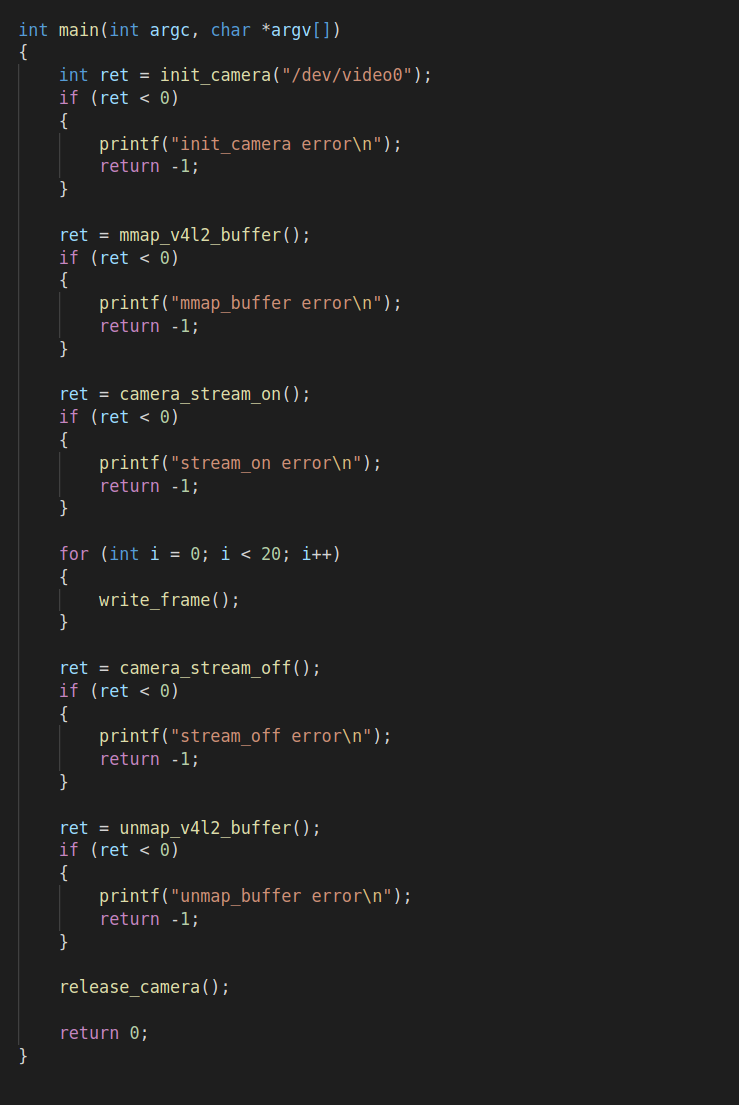

四、整个工程的运行流程

什么是V4L2框架?V4L2代码开发流程v4L2应用开发学习!



 作者:txp玩Linux
