OpenGL 实现视差贴图与 UE 中的凹凸贴图偏移（Bump Offset）

UE 中提供了 凹凸贴图偏移 的贴图来实现修改 UV 坐标达到提升表面细节，使材质产生深度错觉。凹凸贴图偏移是 UE4 中的术语，其实就对应于 LearnOpenGL 网站上的 视差贴图。

视差贴图原理

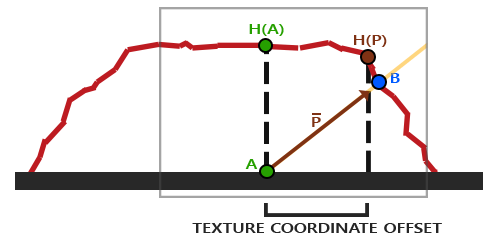

理解了视差贴图的含义就很容易明白凹凸贴图偏移的作用了，它的原理如下图所示：

首先需要提供一张代表高度图的纹理，这样每个像素点都对应一个高度值，上图中的红线可以理解成高度值分布，点 A 对应的高度值就是 H(A)。

以视线方向看向点 A 时，由于高度的遮挡实际看见的是点 B，所以在纹理采样时只要在点 A 的坐标基础上加上点 B 的坐标偏移就行了，但是实际上很难准确预测点 B 的存在，它只是粗略估算得到的。

所以在实际操作时，一般采样点 A 对应的高度值，然后在视线方向以高度值大小进行缩放，向量 P 就是缩放后的结果，这个时候再用点 A 的坐标加上向量 P 在坐标轴上的偏移就行了。

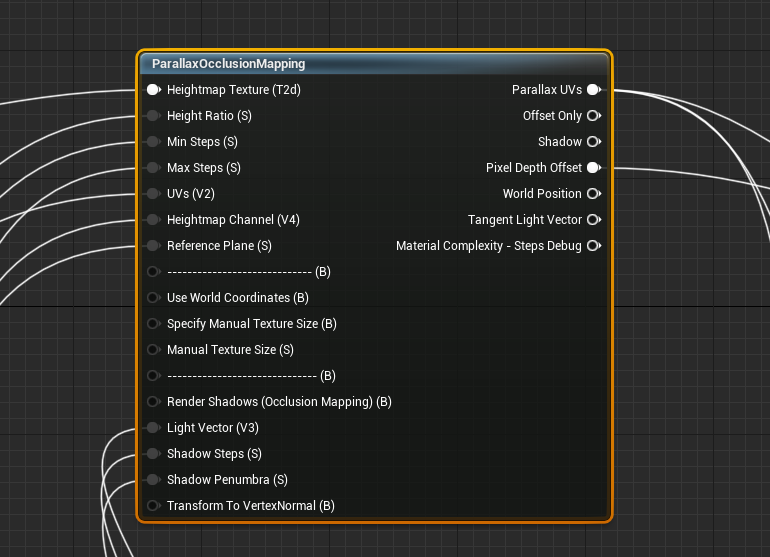

视差贴图存在一定的局限性，主要在于点 B 和向量 P 之间有时候变化很块导致预测误差较大，所以才有了后面的陡峭视差映射和视差遮蔽映射，在 UE 中也提供了视差遮蔽映射的计算，不过本篇先使用简单的视差映射。

理解了视差映射的基础概念后，就很容易明白 UE 中凹凸贴图偏移的对外参数含义了。

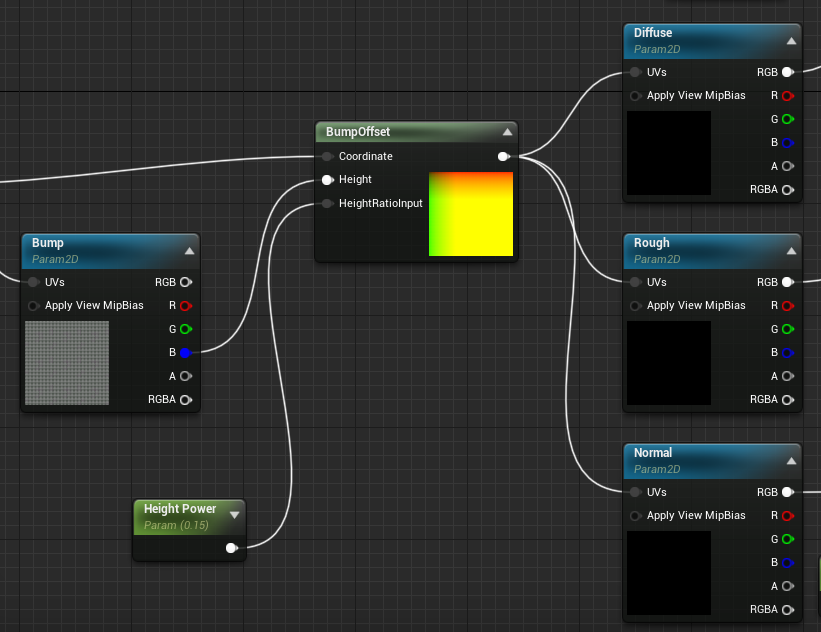

BumpOffset 使用

首先针对每个像素都要有个高度值，这一般用个高度图来表示就行了，对应 BumpOffset 中的 Height 节点，其实也可以用一个常量来表示高度值。

一般都是用一张高度度来表示每个像素的高度信息，不过 BumpOffset 并不接受 RGB 通道作为连接节点，因为高度信息使用 R、G、B 单个通道来表示就行了。

同时由于高度图要进行纹理采样，那么务必涉及到对纹理坐标 UV 的操作了，BumpOffset 中的 Coordinate 节点就是对应 UV 的调整。

最后的输入节点 HeightRationInput 就是对采样的高度值进行比例系数的缩放，可让外部调整放大的倍数。不光是 BumpOffset 有这系数操作，在涉及到纹理采样的操作中都会有对采样后的 RGB 数据进行相应的调节操作，比如对采样后的 RGB 数据乘以 1 保持原始状态，也可以把要乘的数作为参数暴露给外界进行调整。

根据视差贴图的原理可知，BumpOffset 的输出结果就是对纹理采样坐标的偏移，通过这个偏移实现深度错觉，所以要把输出节点连接到 Diffuse、Roughness、Normal 节点的 UV 上。
