使用FFmpeg对图像进行调色-colorchannelmixer

前面介绍过两种调色的滤镜之后，相信大家对调色也有了一点认知，并且也能做一些并不是很艺术的技术化的调色了，这回再介绍一个调色滤镜，colorchannelmixer,看滤镜名称很显然是做色彩通道混合用的滤镜，例如在红色通道增加绿色增益、蓝色增益、红色增益、alpha增益的，下面看一下参数说明。

StevenLiu:ffmpeg StevenLiu$ ffmpeg -hide_banner -h filter=colorchannelmixer
Filter colorchannelmixer
  Adjust colors by mixing color channels.
    slice threading supported
    Inputs:
       #0: default (video)
    Outputs:
       #0: default (video)
colorchannelmixer AVOptions:
  rr                <double>     ..FV..... set the red gain for the red channel (from -2 to 2) (default 1)
  rg                <double>     ..FV..... set the green gain for the red channel (from -2 to 2) (default 0)
  rb                <double>     ..FV..... set the blue gain for the red channel (from -2 to 2) (default 0)
  ra                <double>     ..FV..... set the alpha gain for the red channel (from -2 to 2) (default 0)
  gr                <double>     ..FV..... set the red gain for the green channel (from -2 to 2) (default 0)
  gg                <double>     ..FV..... set the green gain for the green channel (from -2 to 2) (default 1)
  gb                <double>     ..FV..... set the blue gain for the green channel (from -2 to 2) (default 0)
  ga                <double>     ..FV..... set the alpha gain for the green channel (from -2 to 2) (default 0)
  br                <double>     ..FV..... set the red gain for the blue channel (from -2 to 2) (default 0)
  bg                <double>     ..FV..... set the green gain for the blue channel (from -2 to 2) (default 0)
  bb                <double>     ..FV..... set the blue gain for the blue channel (from -2 to 2) (default 1)
  ba                <double>     ..FV..... set the alpha gain for the blue channel (from -2 to 2) (default 0)
  ar                <double>     ..FV..... set the red gain for the alpha channel (from -2 to 2) (default 0)
  ag                <double>     ..FV..... set the green gain for the alpha channel (from -2 to 2) (default 0)
  ab                <double>     ..FV..... set the blue gain for the alpha channel (from -2 to 2) (default 0)
  aa                <double>     ..FV..... set the alpha gain for the alpha channel (from -2 to 2) (default 1)

This filter has support for timeline through the 'enable' option.

调整视频色彩的话，设置这些参数之后，有一个计算的公式：

红色部分：

red=red*rr + blue*rb + green*rg + alpha*ra

绿色部分：

green=red*gr + blue*gb + green*gg + alpha*ga

蓝色部分：

blue=red*br + blue*bb + green*bg + alpha*ba

Alpha部分：

alpha=red*ar + blue*ab + green*ag + alpha*aa

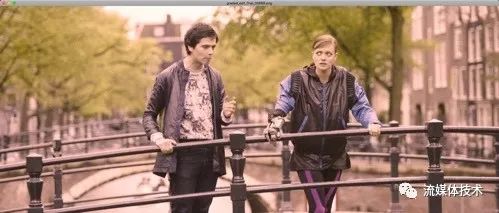

公式了解过了，下面看一下设一下测试的值，看看效果，首先还是拿开放版权的视频测试，争取不侵权，看一下原图像是什么样的。

图像看上去挺棒的，一切正常，那么我们先调一下红色通道部分，看一下会变成什么样。

ffplay  -vf colorchannelmixer=rr=0.393:rg=0.769:rb=0.189:ra=0 graded_edit_final_00668.png

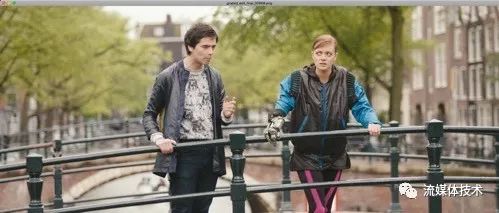

看一下效果

颜色整体稍微偏褐色那么了一点，看来是有效果。如果把整体调整得大红色，可以试着这么干,把green和blue通道全部设置0，红色通道全部最大：

ffplay  -vf colorchannelmixer=rr=2:rg=2:rb=2:ra=0:gr=0:gg=0:gb=0:br=0:bg=0:bb=0 graded_edit_final_00668.png

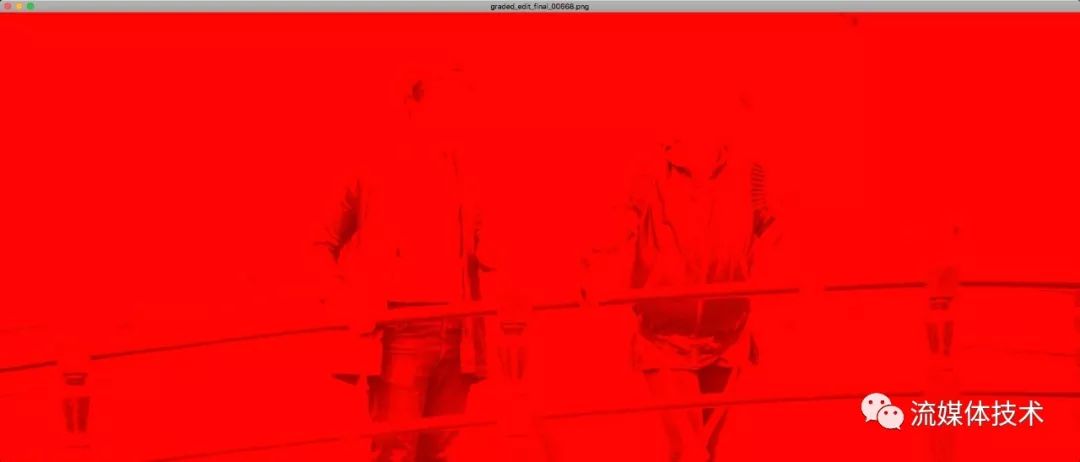

看一下效果，确认一下是不是如我们所设置的值对应:

当然，如果这只偏蓝色一点的话，可以这么设置：

ffplay  -vf colorchannelmixer=br=0.393:bg=0.769:bb=0.189:ba=0 graded_edit_final_00668.png

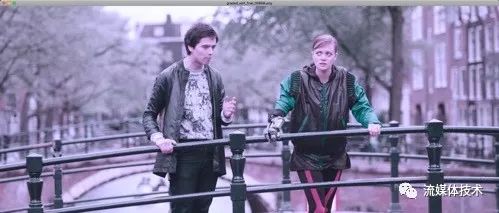

看一下效果：

做一些基本的调色，用colorchannelmixer基本上可以做到微调色了，效果能好很多。

至于调API设置，可以参考《使用 FFmpeg 实现画中画效果》

方法都是相通的。

这一次就介绍到这里，更多的colorchannelmixer的使用方式欢迎随时交流。
