IM专题：分层架构IM系统（10）—Das领域模型设计

通过前面对 IM 分层架构系统的学习，我们已经了解了入口网关层 Entry、路由层 Router 和数据访问层 Das 的核心职责和逻辑设计，今天我们对 IM 系统最关键的数据结构部分进行分析，即 Das 的领域模型设计。

领域模型是对现实世界中对象的可视化表示，IM 系统最核心的模型为 “离线消息”、“联系人” 和 “云消息”，针对这三个核心模型，我们分析其数据库表的结构设计；开发经验丰富的同学，可以通过数据表结构的设计思路推测出上层业务逻辑流程。

一、离线消息

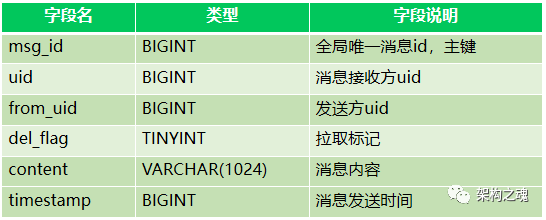

当前用户处于离线状态，其他用户对其发送消息时，需要在 “离线消息” 表中存储消息记录；当前用户登录后，直接访问 “离线消息” 表，从该表中拉取当前用户所有的离线消息。“离线消息表” 设计见下图。

举例：用户 uid=101 发消息 “你好！” 给用户 uid=102，102处于离线状态，此时需要在 “离线消息表” 中保存记录如下：

msg_id 是主键字段，根据时间趋势递增； del_flag 字段用来表示消息是否拉取，默认为 0，拉取之后将字段值更新为 1；然后由离线任务定时物理删除 30 天之前的消息记录。在基于 B+ 树的 MySQL InnoDB 存储引擎中，这样设计可以防止存储空洞，极大提升数据库的操作效率。

另外，当离线消息数量较大时，通过 uid 作为分表索引字段对离线消息表进行分表，保证同一用户的所有离线消息能落在一张表中。

二、联系人

联系人，即好友，有过消息收发记录的两个用户即是联系人关系。联系人模型稍微复杂一些，需要重点考虑两个问题：

联系人定制化需求。举例：张三发消息给李四后，李四是张三的联系人，张三也是李四的联系人；当张三把联系人李四删除后，在李四的联系人列表中，仍然会有张三，即李四不是张三的联系人了，但是张三仍然是李四的联系人。对联系人的操作，除了 “删除”，还有 “收藏”、“点赞”等，含义一致；简单总结就是：张三是李四的联系人，李四是张三的联系人，这是两个物理对象，相互之间需要隔离。
联系人分库存储需求。当联系人记录数量很大时，通常需要分库分表进行存储，我们需要将同一个用户的所有联系人记录落在同一张表中，避免在用户获取联系人记录时对所有的数据表进行遍历。

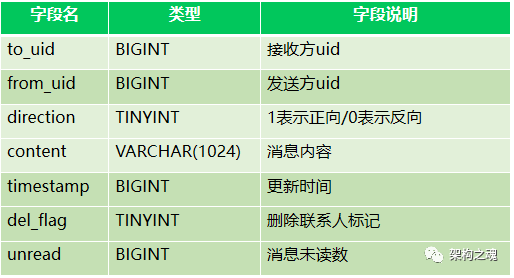

为解决上述两个问题，当发一条消息成为联系人时，在联系人表中分别站在消息收发双方的维度保存两条记录；“联系人表” 设计见下图。

举例：用户 uid=101 发消息 “ 你好！” 给用户 uid=102 ，此时需要在 “联系人表” 中保存两条记录，见下图。

第一条记录，to_uid=102 是消息的接收方，from_uid=101是消息的发送方，direction=1表示消息方向是正的，即正向思路；而在第二条记录中， to_uid=101，from_uid=102，由 direction=0表示消息方向是反向的，即反向思路；也就是，我们可以根据字段 direction 判断出当前记录中，谁是消息的发送方，谁是消息的接收方。

在这两条记录中，消息内容字段 content 和消息的更新时间字段 timestamp 是一致的，对于联系人来说，每发一条消息，需要对记录做 “更新” 操作，而非 “插入”，所以 timestamp 存储 “更新时间”。

del_flag 是删除联系人的标记字段，在上述例子中，如果用户 102 删除了联系人 101，则需要将 del_flag 字段更新为 1。

在该例子中，用户 uid=101 发消息给用户 uid=102，所以 to_uid=102 的记录中，未读数 unread=1，而 to_uid=101 的记录中，其未读数 unread=0。

从另一个视角理解 “联系人表” 的设计，to_uid 是主属性，其他所有字段都是围绕 to_uid 进行描述的。当联系人记录数量非常高时，通过 to_uid 作为分表索引字段对联系人表进行分表，保证同一用户的所有联系人记录能落在同一张表中。

三、云消息

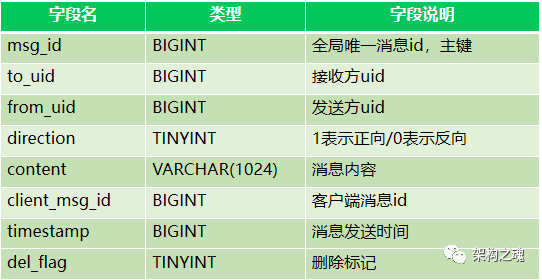

云消息，即所有历史记录消息；云消息表设计思路与联系人表类似，需要解决相同的两个问题：
