探索 CameraX 音视频相机技术（3）：实现预览

这个系列文章我们来介绍一位海外工程师如何探索 CameraX 音视频相机技术，对于想要开始学习音视频技术的朋友，这些文章是份不错的入门资料，这是第 3 篇：CameraX 实现预览。

—— 来自公众号关键帧Keyframe的分享

1、概述

当在应用中添加预览功能时，可以使用 PreviewView，它是一个可以裁剪、缩放和旋转以正确显示的 View。当相机激活时，图像预览会流式传输到 PreviewView 内部的表面。

2、使用 PreviewView

使用 PreviewView 为 CameraX 实现预览涉及以下步骤，后续部分将详细介绍这些步骤：

1. 可选地配置 CameraXConfig.Provider。
2. 将 PreviewView 添加到布局中。
3. 请求 ProcessCameraProvider。
4. 在视图创建时，检查 ProcessCameraProvider 是否可用。
5. 选择相机并绑定生命周期和用例。

使用 PreviewView 存在一些限制。当使用 PreviewView 时，无法执行以下操作：

• 创建 SurfaceTexture 并设置到 TextureView 和 Preview.SurfaceProvider。
• 从 TextureView 获取 SurfaceTexture 并设置到 Preview.SurfaceProvider。
• 从 SurfaceView 获取 Surface 并设置到 Preview.SurfaceProvider。

如果发生上述任何情况，则 Preview 将停止向 PreviewView 流式传输帧。

将 PreviewView 添加到布局中

以下示例展示了布局中的 PreviewView：

<FrameLayout
    android:id="@+id/container">
        <androidx.camera.view.PreviewView
            android:id="@+id/previewView" />
</FrameLayout>

请求 CameraProvider

以下代码展示了如何请求 CameraProvider：

import androidx.camera.lifecycle.ProcessCameraProvider
import com.google.common.util.concurrent.ListenableFuture

class MainActivity : AppCompatActivity() {
    private lateinit var cameraProviderFuture: ListenableFuture<ProcessCameraProvider>
    override fun onCreate(savedInstanceState: Bundle?) {
        cameraProviderFuture = ProcessCameraProvider.getInstance(this)
    }
}

import androidx.camera.lifecycle.ProcessCameraProvider
import com.google.common.util.concurrent.ListenableFuture

public class MainActivity extends AppCompatActivity {
    private ListenableFuture<ProcessCameraProvider> cameraProviderFuture;

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        cameraProviderFuture = ProcessCameraProvider.getInstance(this);
    }
}

检查 CameraProvider 是否可用

在请求 CameraProvider 后，需在视图创建时验证其初始化是否成功。以下代码展示了如何执行此操作：

cameraProviderFuture.addListener(Runnable {
    val cameraProvider = cameraProviderFuture.get()
    bindPreview(cameraProvider)
}, ContextCompat.getMainExecutor(this))

cameraProviderFuture.addListener(() -> {
    try {
        ProcessCameraProvider cameraProvider = cameraProviderFuture.get();
        bindPreview(cameraProvider);
    } catch (ExecutionException | InterruptedException e) {
        // 此 Future 不需要处理错误。
        // 这里永远不应该到达。
    }
}, ContextCompat.getMainExecutor(this));

关于此示例中使用的 bindPreview 函数的示例，请参见下一节提供的代码。

选择相机并绑定生命周期和用例

在创建并确认 CameraProvider 后，执行以下操作：

1. 创建 Preview。
2. 指定所需的相机 LensFacing 选项。
3. 将选定的相机和任何用例绑定到生命周期。
4. 将 Preview 连接到 PreviewView。

以下代码展示了示例：

fun bindPreview(cameraProvider: ProcessCameraProvider) {
    var preview: Preview = Preview.Builder()
        .build()

    var cameraSelector: CameraSelector = CameraSelector.Builder()
        .requireLensFacing(CameraSelector.LENS_FACING_BACK)
        .build()

    preview.setSurfaceProvider(previewView.getSurfaceProvider())

    var camera = cameraProvider.bindToLifecycle(this as LifecycleOwner, cameraSelector, preview)
}

void bindPreview(@NonNull ProcessCameraProvider cameraProvider) {
    Preview preview = new Preview.Builder()
        .build();

    CameraSelector cameraSelector = new CameraSelector.Builder()
        .requireLensFacing(CameraSelector.LENS_FACING_BACK)
        .build();

    preview.setSurfaceProvider(previewView.getSurfaceProvider());

    Camera camera = cameraProvider.bindToLifecycle((LifecycleOwner) this, cameraSelector, preview);
}

注意，bindToLifecycle() 返回一个 Camera 对象。有关控制相机输出的更多信息（例如缩放和曝光），请参见相机输出。

现在你已完成相机预览的实现。构建应用并确认预览在应用中按预期显示和运行。

3、PreviewView 的其他控制功能

CameraX 的 PreviewView 提供了一些额外的 API，用于配置以下属性：

• 用于渲染预览流的实现模式。
• 预览图像的缩放类型。

实现模式

PreviewView 可以使用以下模式之一将预览流渲染到目标 View：

• PERFORMANCE 模式，默认使用 SurfaceView 显示视频流，但在某些情况下会回退到 TextureView。SurfaceView 具有专用的绘图表面，更有可能通过内部硬件合成器实现硬件覆盖层，特别是当预览视频上方没有其他 UI 元素（如按钮）时。通过硬件覆盖层渲染，视频帧可以避免 GPU 路径，从而减少平台功耗和延迟。
• COMPATIBLE 模式，使用 TextureView，与 SurfaceView 不同，它没有专用的绘图表面。因此，视频以混合方式渲染以便显示。在此额外步骤期间，应用可以执行额外处理，例如无限制地缩放和旋转视频。

使用 PreviewView.setImplementationMode() 选择适合应用的实现模式。如果默认的 PERFORMANCE 模式不适合你的应用，以下代码示例展示了如何设置 COMPATIBLE 模式：

// viewFinder 是一个 PreviewView 实例
viewFinder.implementationMode = PreviewView.ImplementationMode.COMPATIBLE

缩放类型

当预览视频分辨率与目标 PreviewView 的尺寸不同时，需要通过裁剪或信箱式显示（保持原始纵横比）将视频内容适配到视图。PreviewView 提供了以下 ScaleTypes 用于此目的：

• FIT_CENTER、FIT_START 和 FIT_END 用于信箱式显示。视频内容会按比例缩放（放大或缩小）到可以在目标 PreviewView 中显示的最大尺寸。但是，虽然整个视频帧可见，但屏幕的某些部分可能会留白。根据选择的三种缩放类型中的哪一种，视频帧会相对于目标视图的中心、起始位置或结束位置对齐。
• FILL_CENTER、FILL_START 和 FILL_END 用于裁剪。如果视频与 PreviewView 的纵横比不匹配，只有部分内容可见，但视频会填满整个 PreviewView。

CameraX 默认使用的缩放类型为 FILL_CENTER。使用 PreviewView.setScaleType() 设置最适合应用的缩放类型。以下代码示例（Kotlin）设置了 FIT_CENTER 缩放类型：

// viewFinder 是一个 PreviewView 实例
viewFinder.scaleType = PreviewView.ScaleType.FIT_CENTER

显示视频的过程包括以下步骤：

1. 缩放视频：
   • 对于 FIT_* 缩放类型，使用 min(dst.width/src.width, dst.height/src.height) 缩放视频。
   • 对于 FILL_* 缩放类型，使用 max(dst.width/src.width, dst.height/src.height) 缩放视频。
2. 将缩放后的视频与目标 PreviewView 对齐：
   • 对于 FIT_CENTER / FILL_CENTER，将缩放后的视频与目标 PreviewView 居中对齐。
   • 对于 FIT_START / FILL_START，将缩放后的视频与目标 PreviewView 的左上角对齐。
   • 对于 FIT_END / FILL_END，将缩放后的视频与目标 PreviewView 的右下角对齐。

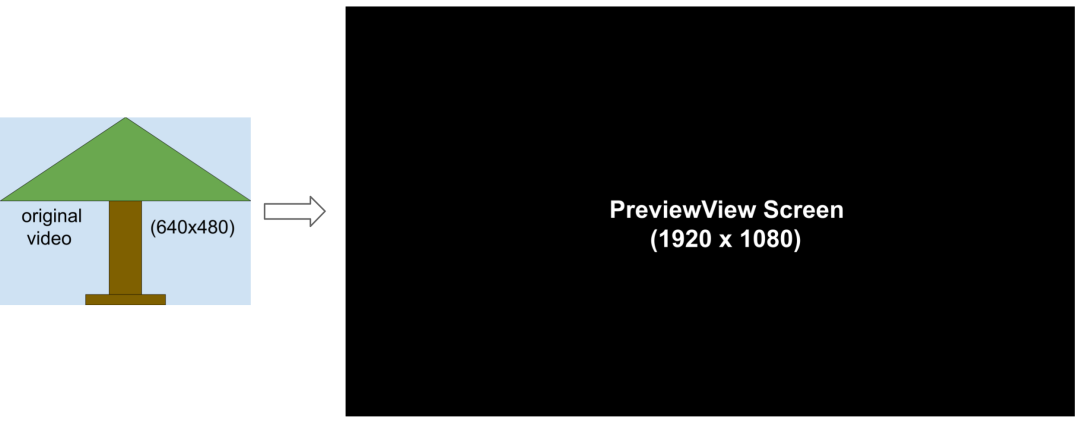

例如，这是一个 640×480 的源视频和一个 1920×1080 的目标 PreviewView ：

过程如下：

1. 使用 min(1920/640, 1080/480) = 2.25 按比例缩放视频帧（保持原始纵横比），得到一个 1440×1080 的中间视频帧。
2. 将 1440×1080 的视频帧与 1920×1080 的 PreviewView 对齐。
   • 对于 FIT_CENTER，将视频帧与 PreviewView 窗口的 中心 对齐。PreviewView 的起始和结束 240 像素列为空白。
   • 对于 FIT_START，将视频帧与 PreviewView 窗口的 起始位置（左上角）对齐。PreviewView 的结束 480 像素列为空白。
   • 对于 FIT_END，将视频帧与 PreviewView 窗口的 结束位置（右下角）对齐。PreviewView 的起始 480 像素列为空白。
3. 使用 max(1920/640, 1080/480) = 3 缩放视频帧，得到一个 1920×1440 的中间视频帧（大于 PreviewView 的尺寸）。
4. 将 1920×1440 的视频帧裁剪以适应 1920×1080 的 PreviewView 窗口。
   • 对于 FILL_CENTER，从 1920×1440 的缩放视频的 中心 裁剪 1920×1080。视频的顶部和底部 180 行不可见。
   • 对于 FILL_START，从 1920×1440 的缩放视频的 起始位置 裁剪 1920×1080。视频的底部 360 行不可见。
   • 对于 FILL_END，从 1920×1440 的缩放视频的 结束位置 裁剪 1920×1080。视频的顶部 360 行不可见。
