探索 OpenGL 音视频渲染技术（3）：窗口入门

这个系列文章我们来介绍一位海外工程师如何探索 OpenGL 音视频渲染技术，对于想要开始学习音视频技术的朋友，这些文章是份不错的入门资料，这是第 3 篇：OpenGL 窗口入门。

—— 来自公众号“关键帧Keyframe”的分享

让我们看看能否让 GLFW 正常运行。首先，创建一个 .cpp文件，并在新创建的文件顶部添加以下包含指令：

#include <glad/glad.h>
#include <GLFW/glfw3.h>

确保在 GLFW 之前包含 GLAD。GLAD 的包含文件会在后台包含所需的 OpenGL 头文件（如 GL/gl.h），因此请确保在需要 OpenGL 的其他头文件（如 GLFW）之前包含 GLAD。

接下来，我们创建主函数，在其中实例化 GLFW 窗口：

int main()
{
    glfwInit();
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
    //glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GL_TRUE);

    return 0;
}

在主函数中，我们首先通过 glfwInit初始化 GLFW，之后可以通过 glfwWindowHint配置 GLFW。glfwWindowHint的第一个参数告诉我们想要配置的选项，我们可以从一个以 GLFW_开头的大枚举中选择选项。第二个参数是一个整数，用于设置选项的值。所有可能的选项及其对应值可以在 GLFW 的窗口处理文档中找到。如果你现在尝试运行应用程序并出现大量 未定义引用错误，这意味着你没有成功链接 GLFW 库。

由于本书的重点是 OpenGL 3.3 版本，我们希望告诉 GLFW 使用 3.3 版本。这样 GLFW 在创建 OpenGL 上下文时可以做出适当的安排，确保当用户没有正确的 OpenGL 版本时，GLFW 无法运行。我们将主版本和次版本都设置为 3。我们还告诉 GLFW 明确使用核心模式。告诉 GLFW 使用核心模式意味着我们将获得一个更小的 OpenGL 功能子集，而不包含我们不再需要的向后兼容功能。注意，在 Mac OS X 上，你需要添加 glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GL_TRUE);到初始化代码中才能正常工作。

确保你的系统/硬件上安装了 3.3 或更高版本的 OpenGL，否则应用程序可能会崩溃或表现出未定义的行为。要查找机器上的 OpenGL 版本，你可以在 Linux 上调用 glxinfo，或者在 Windows 上使用类似 OpenGL Extension Viewer 的工具。如果支持的版本较低，请尝试检查你的显卡是否支持 OpenGL 3.3+（否则它非常旧）和/或更新你的驱动程序。

接下来，我们需要创建一个窗口对象。这个窗口对象保存所有窗口数据，并且是大多数 GLFW 其他函数所必需的。

GLFWwindow* window = glfwCreateWindow(800, 600, "LearnOpenGL", NULL, NULL);
if (window == NULL)
{
    std::cout << "Failed to create GLFW window" << std::endl;
    glfwTerminate();
    return -1;
}
glfwMakeContextCurrent(window);

glfwCreateWindow函数需要窗口的宽度和高度作为前两个参数。第三个参数允许我们为窗口创建一个名称；目前我们将其命名为 "LearnOpenGL"，但你可以随意命名。我们可以忽略最后两个参数。该函数返回一个 GLFWwindow 对象，我们稍后需要它来执行其他 GLFW 操作。之后，我们告诉 GLFW 将我们窗口的上下文设置为当前线程的主上下文。

1、GLAD

在上一章中，我们提到 GLAD 管理 OpenGL 的函数指针，因此在调用任何 OpenGL 函数之前，我们需要初始化 GLAD：

if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
{
    std::cout << "Failed to initialize GLAD" << std::endl;
    return -1;
}

我们向 GLAD 传递一个加载 OpenGL 函数指针地址的函数，这取决于操作系统。GLFW 提供了 glfwGetProcAddress，它根据我们编译的操作系统定义正确的函数。

2、视口

在我们开始渲染之前，我们还需要做一件事。我们必须告诉 OpenGL 渲染窗口的大小，以便 OpenGL 知道如何将数据和坐标显示到窗口中。我们可以通过 glViewport函数设置这些 尺寸：

glViewport(0, 0, 800, 600);

glViewport的前两个参数设置窗口左下角的位置。第三和第四个参数设置渲染窗口的宽度和高度（以像素为单位），我们将其设置为与 GLFW 窗口大小相同。

实际上，我们可以将视口尺寸设置为小于 GLFW 的尺寸；然后所有 OpenGL 渲染将显示在一个较小的窗口中，我们可以在 OpenGL 视口之外显示其他元素。

在后台，OpenGL 使用通过 glViewport指定的数据将处理过的 2D 坐标转换为屏幕坐标。例如，处理过的点 (-0.5, 0.5)在最终转换后将映射到屏幕坐标 (200, 450)。注意，OpenGL 中处理过的坐标范围在 -1 到 1 之间，因此我们实际上是从范围 (-1 到 1) 映射到 (0, 800) 和 (0, 600)。

然而，当用户调整窗口大小时，视口也应该相应调整。我们可以在窗口上注册一个回调函数，每当窗口大小发生变化时调用该函数。这个调整大小的回调函数具有以下原型：

void framebuffer_size_callback(GLFWwindow* window, int width, int height);

帧缓冲大小函数的第一个参数是 GLFWwindow，后面跟着两个整数，表示新的窗口尺寸。每当窗口大小发生变化时，GLFW 会调用此函数并填充适当的参数，供你处理。

void framebuffer_size_callback(GLFWwindow* window, int width, int height)
{
    glViewport(0, 0, width, height);
}

我们必须告诉 GLFW 我们希望在每次窗口调整大小时调用此函数，通过注册它：

glfwSetFramebufferSizeCallback(window, framebuffer_size_callback);

当窗口首次显示时，framebuffer_size_callback也会被调用，并返回窗口的实际尺寸。对于视网膜显示屏，宽度和高度会显著高于原始输入值。

我们可以设置许多回调函数来注册我们自己的函数。例如，我们可以创建一个回调函数来处理游戏手柄输入变化、错误消息等。我们在创建窗口后和启动渲染循环之前注册这些回调函数。

3、启动引擎

我们不希望应用程序绘制一张图片后立即退出并关闭窗口。我们希望应用程序持续绘制图片并处理用户输入，直到程序被明确告知停止。为此，我们必须创建一个 while循环，我们称之为渲染循环，它会一直运行，直到我们告诉 GLFW 停止。以下代码展示了一个非常简单的渲染循环：

while (!glfwWindowShouldClose(window))
{
    glfwSwapBuffers(window);
    glfwPollEvents();
}

glfwWindowShouldClose函数在每次循环迭代开始时检查是否已指示 GLFW 关闭。如果是，该函数返回 true，渲染循环停止，之后我们可以关闭应用程序。

glfwPollEvents函数检查是否触发了任何事件（如键盘输入或鼠标移动事件），更新窗口状态，并调用相应的函数（我们可以通过回调方法注册这些函数）。 glfwSwapBuffers将在此渲染迭代期间使用的颜色缓冲区（一个包含 GLFW 窗口中每个像素颜色值的大型 2D 缓冲区）与显示输出的屏幕交换。

双缓冲

当应用程序在单缓冲区中绘制时，生成的图像可能会出现闪烁问题。这是因为最终输出图像不是瞬间生成的，而是逐像素绘制的，通常从左到右、从上到下。由于用户在图像仍在渲染时看到它，结果可能会出现伪影。为避免这些问题，窗口应用程序采用双缓冲进行渲染。前台缓冲区包含显示在屏幕上的最终输出图像，而所有渲染命令都绘制到 后台缓冲区。一旦所有渲染命令完成，我们 交换后台缓冲区和前台缓冲区，以便图像可以显示而不再被渲染，从而消除了上述所有伪影。

4、最后一件事

一旦我们退出渲染循环，我们希望正确清理/删除 GLFW 分配的所有资源。我们可以通过在主函数末尾调用 glfwTerminate函数来实现这一点。

glfwTerminate();
return 0;

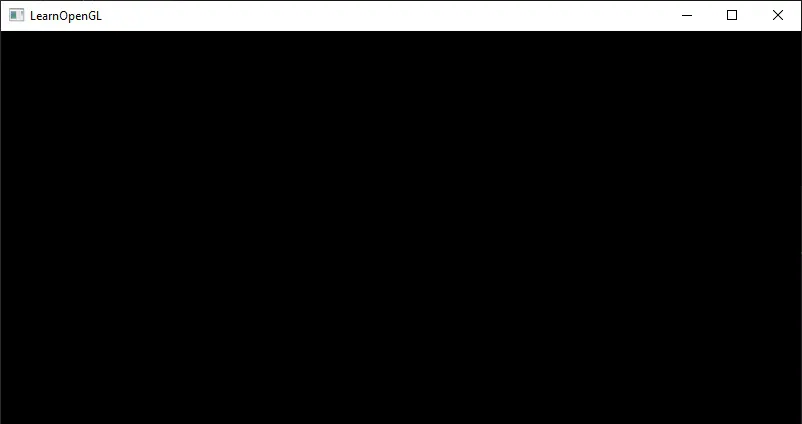

这将清理所有资源并正确退出应用程序。现在尝试编译你的应用程序，如果一切顺利，你应该看到以下输出：

如果它是一个非常单调和无聊的黑色图像，那你就做对了！如果你没有得到正确的图像，或者对所有内容如何组合在一起感到困惑，请查看完整的源代码（如果它开始闪烁不同的颜色，请继续阅读）。

如果你在编译应用程序时遇到问题，首先确保所有链接器选项都设置正确，并且你在 IDE 中正确包含了目录（如上一章所述）。还要确保你的代码是正确的；你可以通过与完整源代码进行比较来验证它。

5、输入

我们还希望在 GLFW 中实现某种形式的输入控制，我们可以通过 GLFW 的几个输入函数来实现。我们将使用 GLFW 的 glfwGetKey函数，它接受窗口和按键作为输入。该函数返回该按键当前是否被按下。我们创建一个 processInput函数来组织所有输入代码：

void processInput(GLFWwindow *window)
{
    if (glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
        glfwSetWindowShouldClose(window, true);
}

在这里，我们检查用户是否按下了 ESC 键（如果未按下，glfwGetKey返回 GLFW_RELEASE）。如果用户按下了 ESC 键，我们通过将 WindowShouldClose属性设置为 true来关闭 GLFW，使用 glfwSetWindowShouldClose。主 while循环的下一次条件检查将失败，应用程序关闭。

然后我们在渲染循环的每次迭代中调用 processInput：

while (!glfwWindowShouldClose(window))
{
    processInput(window);

    glfwSwapBuffers(window);
    glfwPollEvents();
}

这为我们提供了一种简单的方法，每帧检查特定的按键并相应地做出反应。渲染循环的一次迭代通常被称为一帧。

6、渲染

我们希望将所有渲染命令放在渲染循环中，因为我们希望在循环的每次迭代或帧中执行所有渲染命令。这可能看起来像这样：

// 渲染循环
while (!glfwWindowShouldClose(window))
{
    // 输入
    processInput(window);

    // 渲染命令放在这里
    ...

    // 检查并调用事件并交换缓冲区
    glfwPollEvents();
    glfwSwapBuffers(window);
}

为了测试是否一切正常，我们希望用我们选择的颜色清除屏幕。在帧开始时，我们希望清除屏幕，否则我们仍然会看到上一帧的结果（这可能是你想要的效果，但通常不是）。我们可以通过 glClear清除屏幕的颜色缓冲区，其中我们传入缓冲区位来指定要清除的缓冲区。我们可以设置的位包括 GL_COLOR_BUFFER_BIT、GL_DEPTH_BUFFER_BIT和 GL_STENCIL_BUFFER_BIT。目前我们只关心颜色值，所以我们只清除颜色缓冲区。

glClearColor(0.2f, 0.3f, 0.3f, 1.0f);
glClear(GL_COLOR_BUFFER_BIT);

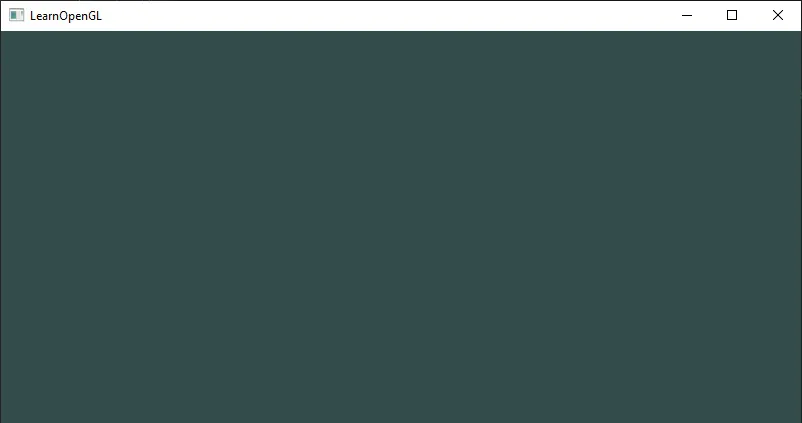

注意，我们还使用 glClearColor指定用于清除屏幕的颜色。每当我们调用 glClear并清除颜色缓冲区时，整个颜色缓冲区将被 glClearColor配置的颜色填充。这将导致一种深绿色调。

如你可能从《OpenGL》一章中回忆起的，glClearColor函数是一个 状态设置函数，而 glClear是一个 状态使用函数，因为它使用当前状态来检索清除颜色。
