探索 FFmpeg Basics 音视频技术（23）： 先进的技术点

这个系列文章我们来介绍一位海外工程师如何探索 FFmpeg Basics 音视频技术，对于想要开始学习音视频技术的朋友，这些文章是份不错的入门资料，这是第 23 篇：FFmpeg  先进的技术点。

—— 来自公众号“关键帧Keyframe”的分享

1、加入音频和视频文件

有几种方法可以加入媒体文件，它们在下表中描述：

类型	描述	针对音频	针对视频
级联	编码文件一个接一个；第一个结束，第二个开始	是	是
合并	将所有音频流编码为一个，例如两个单声道到一个立体声	是	否
混合	将两个或更多音频通道编码为一个，音量可以调节	是	否
多路复用 (mux)	将两个或更多文件编码为一个，例如一个音频和一个视频文件，如果存在更多相同类型的流，则由用户选择	是	是
覆盖 / 画中画 (PiP)	两个或更多视频一次显示在另一个旁边或一个在另一个之上	否	是

2、连接与 shell 命令

媒体文件连接的先决条件：

特殊文件格式	连接只能是某些文件格式： 音频 – MP3（第二个文件的头部将消失），未压缩的如 WAV, PCM 等，视频 – MPEG-1, MPEG-2 TS, DV
格式的一致性	所有连接的文件都是相同的格式，这意味着可以连接两个 MP3 文件，但一个 MP3 和一个 WAV 文件不能连接
流的一致性	所有连接文件： – 包含相同数量的每种类型的流。 – 音频流使用相同的编解码器、采样率和通道布局 – 视频流使用相同的分辨率

为符合此要求，通常需要转换输入文件，使用 -q 1或类似选项以保持初始质量，详细信息请参阅 格式间转换。

在 Windows 上，可以使用带有 /B标志的复制命令来指示二进制模式，在文件之间必须是一个加号。连接 N 个文件的复制命令的一般形式是：

copy /B file1+file2+...+fileN-1+fileN outputFile

例如，连接文件 videoclip1.mpg和 videoclip2.mpg到文件 video.mpg，可以使用以下命令：

copy /B videoclip1.mpg+videoclip2.mpg video.mpg

在 Linux、Unix 和 OS X 上，可以使用 cat命令，形式如下：cat file1 file2 > file3，因此可以修改前面的例子：

cat videoclip1.mpg videoclip2.mpg > video.mpg

3、使用 concat 协议进行连接

另一种选择是使用 concat 协议，其先决条件与复制命令类似。例如，要使用该协议修改前面的例子，可以使用以下命令：

ffmpeg -i concat:"videoclip1.mpg|videoclip2.mpg" -c copy video.mpg

4、使用 concat 滤镜进行连接

用于音频和视频拼接的特殊滤镜是 concat 滤镜，描述如下：

描述	连接音频和视频文件一个接一个。该滤镜适用于同步视频和音频流的片段（文件），所有片段必须具有相同数量的每种类型的流，例如 1 个音频和 1 个视频，或 2 个音频和 1 个视频等
语法	concat=a=a_streams:v=v_streams:n=segments[:unsafe] 所有参数都是可选的
参数描述
a	输出音频流的数量，默认值为 0
n	段数，默认值为 2
unsafe	激活安全模式，如果设置，连接将不会因不同格式的片段而失败
v	输出视频流的数量，默认值为 1

适当筛选结果的先决条件：

• 所有段必须从时间戳 0 开始。
• 相应的流必须在所有段中使用相同的参数，特别是视频大小。
• 建议使用相同的帧速率，否则输出将使用可变帧速率。

concat滤镜可以连接各种格式，一些示例如下：

ffmpeg -i input1.avi -i input2.avi -filter_complex concat output.avi
ffmpeg -i input1.avi -i input2.avi -filter_complex concat output.mp4
ffmpeg -i input1.avi -i input2.mp4 -filter_complex concat output.webm
ffmpeg -i input1.avi -i input2.mp4 -i input3.mkv -filter_complex ^ concat=n=3 output.flv
ffmpeg -i input1.avi -i input2.avi -i input3.avi -i input4.avi ^ -filter_complex concat=n=4 output.mp4
ffmpeg -i 1.avi -vf movie=2.avi[a];[in][a]concat a.mp4

5、其他类型的拼接技术

• 音频合并（多个流到一个多声道流） – 在 数字音频 一章中介绍
• 将几个音频文件混合到一个 – 在 数字音频 一章中有描述
• 多路复用 – 在 “FFmpeg 基本介绍” 一章中介绍了媒体流的选择
• overlay – 在 overlay – 画中画 章节里面有具体的描述。

6、移除 logo

一些视频包含公司标志，通常位于左上角，常见示例是录制的电视节目。FFmpeg 包含两个特殊滤镜以去除徽标，虽然最终效果并不总是完美，但在许多情况下这种去除 logo 的技术还是可以接受的。

7、delogo 滤镜

描述	通过对周围像素的简单插值来隐藏电视台的标志。用户设置一个覆盖该徽标的矩形，它通常会消失（但在某些情况下，标识更明显）。滤镜接受参数作为字符串形式的 “x:y:w:h:band” 或以 “:” 分隔的键 = 值对列表
语法	delogo=x=0:y=0:w=width:h=height[:t=band:show={0,1}] 方括号中的参数是可选的，显示为 0 或 1
参数描述
x, y	标志的左上角坐标
w, h	标志的宽度和高度
band 或 t	标志矩形的模糊边缘厚度，默认值为 4
show	定位参数，默认值为 0。如果设置为 1，屏幕上会显示绿色矩形，帮助找到正确的 x、y、w 和 h 参数

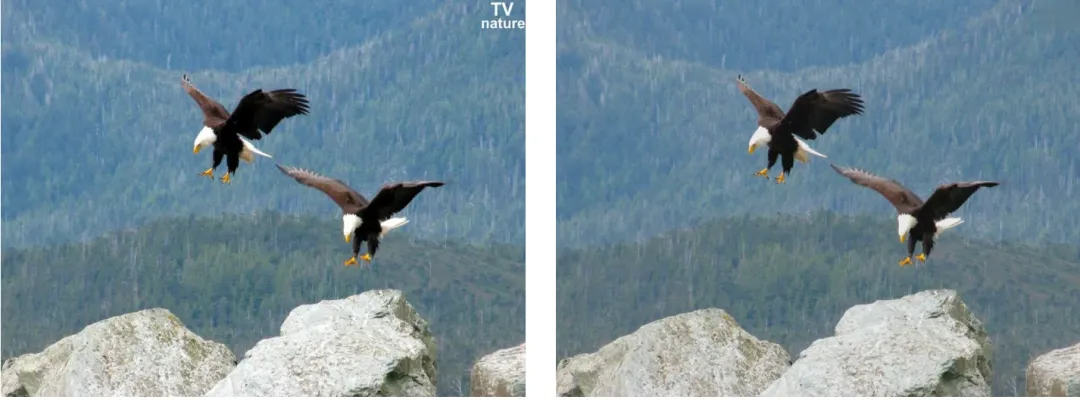

例如，首先从下图所示的 800×600 像素视频的右上角移除标志，我们通过显示绿色矩形的显示选项来估计标志的位置：

ffmpeg -i eagles.mpg -vf delogo=x=700:y=0:w=100:h=50:t=3:show=1 nologo.mpg

现在我们可以精确地指定位置，标志的存在几乎不可见：

ffmpeg -i eagles.mpg -vf delogo=x=730:y=0:w=70:h=46:t=1 nologo.mpg

8、抖动视频部分的固定

没有三脚架或车辆拍摄的视频的一些部分通常包括抖动 – 水平和垂直移动的小变化，在某些情况下可以使用去抖滤波器进行修正：

描述	修正水平和垂直位移的小变化，当视频没有三脚架或移动车辆时有用
语法	deshake=x:y:w:h:rx:ry:edge:blocksize:contrast:search:filename 所有参数都是可选的
参数描述
x, y, w, h	矩形区域的坐标和大小，用于搜索运动向量。x 和 y 是左上角的坐标，w 是宽度，h 是高度。这些参数与 drawbox 滤镜具有相同的含义，可用于可视化边界框的位置。当物体在框架内同时运动时，运动矢量搜索可能会混淆摄像机的运动，这是很有用的。如果 x、y、w 和 h 都设为 -1，则使用整个框架。这允许在不指定运动矢量搜索的边界框的情况下设置后续选项。默认情况下，搜索整个框架。
rx, ry	在 0 – 64 像素范围内指定 x 和 y 方向的最大运动范围，默认值为 16
edge	指定如何生成像素以填充框架边缘的空白，值为 0 到 3 的整数： 0 – 在空白位置填充零 1 – 原始图像在空白位置 2 – 在空白位置挤压边值 3 – 镜像边缘在空白位置，默认值
blocksize	指定用于运动搜索的块大小，值为 4 – 128 像素，默认值为 8
contrast	指定块的对比度阈值。只有超过指定对比度的块（最黑和最亮像素之间的差异）才会被考虑。值来自 1 – 255 范围，默认值为 125
search	指定搜索策略： 0 = 彻底搜索，默认值 1 = 不彻底搜索
filename	如果包含，则将动作搜索的详细日志写入指定的文件

参数可以按默认顺序输入或以任何顺序指定名称：

ffmpeg -i travel.avi -vf deshake fixed_travel.avi
ffmpeg -i travel.avi -vf deshake=contrast=160 fixed.avi
ffmpeg -i travel.avi -vf deshake=blocksize=4:filename=log.txt fixed.avi

9、将颜色框添加到视频

使用 drawbox，我们可以在矩形区域找到精确的坐标，以在其中搜索运动矢量，它用于除雾滤镜。其他用途包括各种图表、方案等。

描述	在输入的选定区域绘制指定颜色和指定大小的框
语法	drawbox[=x:y:width:height:color:thickness]
参数描述
color, c	标准颜色名称或十六进制值，格式为 0xRRGGBB[AA]
height, h	框的高度，默认值为 0
thickness, t	边框边缘的宽度（以像素为单位），默认值为 4
width, w	框的宽度，默认值为 0
x, y	框的左上角坐标，默认值为 0

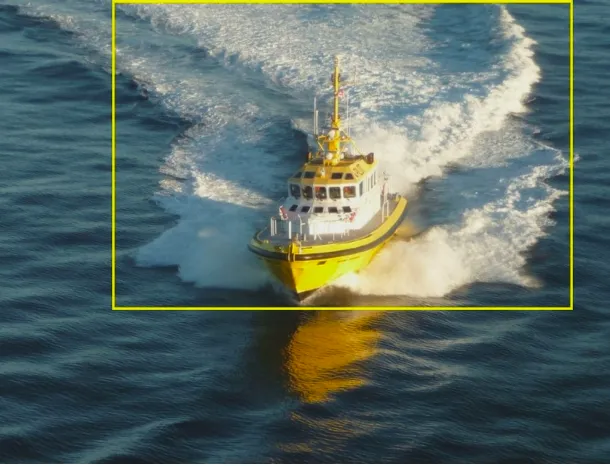

例如，要在 SVGA 大小的输入上添加一个尺寸为 600×400 像素的黄色框，其位置为左侧 150 像素和顶部 0 像素，可以使用以下命令：

ffmpeg -i ship.avi -vf drawbox=x=150:w=600:h=400:c=yellow ship1.avi

10、检测帧数

如果您需要知道视频文件中有多少帧，可以使用以下命令：

ffmpeg -i input.mpg -f null /dev/null

显示输出的最后两行是：

frame= 250 fps=0.0 q=0.0 Lsize= 0kB time=00:00:10.00 bitrate= 0.0kbits/s
video:16kB audio:0kB subtitle:0 global headers:0kB muxing overhead -100.000000%

帧数为 250，表示视频帧的总数，也可以从帧速率和持续时间计算得出，但结果并不总是准确。

11、检测广告、部分转换或损坏的编码

从电视、互联网等录制的较长视频可能包含带有广告、转场、不完整帧和其他不需要内容的短片。如果这些部分包含黑帧，则可以使用下表中描述的黑帧检测滤镜进行检测。

描述	检测几乎全黑的视频部分，并输出包含检测到的黑场间隔的开始、结束和持续时间的行（以秒为单位）。如果日志级别设置为低于 AV_LOG_INFO值，则不显示行
语法	blackdetect[=d=duration:pic_th=pbr_threshold:pix_th=px_threshold]

参数描述（所有参数都是可选的）

参数名称	单位	描述	默认值
black_min_duration, d	秒	正浮点数，确定视频中黑帧的最小持续时间	2.0
picture_black_ratio_th, pic_th	浮点数（0 到 1.0 之间）	例如，如果帧大小为 400×300（总共 12 万像素），有 12000 像素不是黑色，则此比例为 0.9	0.98
pixel_black_th, pix_th	浮点数（0 到 1.0 之间）	用于确定像素是否为黑色的阈值，计算公式为： （绝对阈值 – 亮度最小值） / 亮度范围大小	0.1

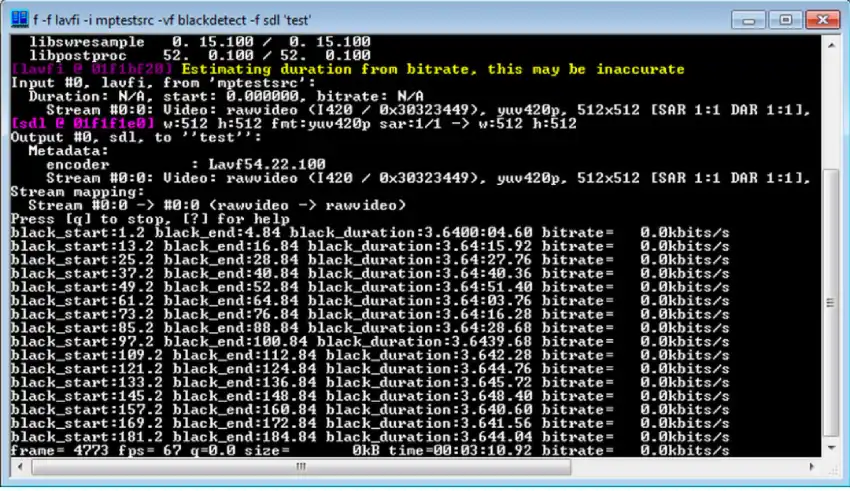

例如，要从源 mptestsrc中检测黑帧，命令如下（控制台输出如下）：

ffmpeg -f lavfi -i mptestsrc -vf blackdetect -f sdl 'test'

12、使用黑帧滤镜进行检测

另一个用于检测黑帧的滤镜是黑帧滤镜，描述如下：

描述	检测几乎为黑色的帧，并输出以下内容： – 检测帧的帧数 – 黑色部分的百分比 – 如果已知则在文件中定位，否则为 -1 – 时间戳
语法	blackframe[=amount:[threshold]] 所有参数都是可选的
参数
amount	阈值下的像素百分比，默认值为 98
threshold	认为是黑色的像素阈值，默认值为 32

blackdetect和 blackframe滤镜类似，但显示的信息不同。下图显示了使用与黑场检测滤镜相同的视频源的黑帧滤镜输出：

ffmpeg -f lavfi -i mptestsrc -vf blackframe -f sdl 'test'

13、选择特定帧进行输出

特殊的多媒体滤镜可以选择音频并启用视频选择，以精确指定哪些帧将被保留，哪些将从输出中排除。

描述	通过评估每个输入帧的表达式来选择输出帧。如果表达式的值非零，则选择该帧，否则跳过该帧
语法	select=expression 表达式的默认值为 1
参数描述
n	从 0 开始的过滤帧的连续编号
selected_n	从 0 开始的选择帧的序列号
prev_selected_n	如果未定义，则为最后一个选择帧的序列号（NAN）
TB	输入时间戳的时基
pts	过滤后的视频帧的表示时间戳（以 TB 为单位）；如果未定义，则为 NAN
t	过滤后的视频帧的表示时间戳（以秒为单位）；如果未定义，则为 NAN
prev_pts	前一个过滤视频帧的表示时间戳；如果未定义，则为 NAN
prev_selected_pts	上一个选择的视频帧的表示时间戳；如果未定义，则为 NAN
prev_selected_t	上一个选择的视频帧的时间戳；如果未定义，则为 NAN
start_pts	视频中第一个视频帧的时间戳；如果未定义，则为 NAN
start_t	视频中第一个视频帧的时间；如果未定义，则为 NAN
pict_type（仅限视频）	过滤帧的类型，可以是以下值之一： I … 帧内预测帧，P … 前向预测帧，B … 双向预测帧，S … 切换帧，SI … 切换 I 帧，SP … 切换 P 帧，BI … 特殊帧内帧（不是关键帧，VC-1 视频编解码器）
interlace_type（仅限视频）	帧的隔行类型，可以是以下值之一： PROGRESSIVE, TOPFIRST, BOTTOMFIRST
PROGRESSIVE	帧是逐行的（非隔行的）
TOPFIRST	帧是顶场优先
BOTTOMFIRST	帧是底场优先
key	如果过滤后的帧是关键帧，则为 1，否则为 0
pos	过滤帧在文件中的位置；如果信息不可用（例如合成视频）或没有意义，则为 -1
scene（仅限视频）	0 到 1 之间的值，表示一个新的场景；低值表示当前帧引入新场景的概率低，而高值表示当前帧更可能是新场景
consumed_sample_n	在当前帧之前选择的样本数量
samples_n	当前帧中的样本数量
sample_rate	输入采样率

由于 select 表达式的默认值为 1，以下两个示例使用的 select 滤镜将产生相同的结果 —— 所有帧都将被选择为输出（值为 0 则不会选择任何帧）：

ffmpeg -i input.avi -vf select output.avi
ffmpeg -i input.avi -vf select=1 output.avi

要选择 20 到 25 秒的部分，可以使用以下命令：

ffmpeg -i input.avi -vf select="gte(t\,20)*lte(t\,25)" output.avi

若要选择仅帧内输出，可以使用以下命令：

ffmpeg -i input.avi -vf select="eq(pict_type\,I)" output.avi

14、通过改变纵横比来缩放输入

调整和伸缩视频章节描述了用于缩放视频帧的缩放滤镜。另一种方法是使用改变显示宽高比（DAR）和样本宽高比（SAR）的 setdar 和 setsar 滤镜，它们的关系用公式表示（关于宽高比的详细信息，请参阅词汇表）：

描述	setdar 滤镜设置显示纵横比，setsar 设置样本纵横比
语法	setdar[=r=aspect_ratio[:max=number]] setdar[=aspect_ratio[:number]]
参数描述
r, ratio	纵横比，可以是浮点数或表达式，默认值为 0
max	在将纵横比设置为有理数时，表示分子和分母的最大整数值，默认值为 100

使用 setdar 和 setsar 滤镜的示例：

ffplay -i input.avi -vf setdar=r=16/9
ffplay -i input.avi -vf setdar=16/9
ffplay -i input.avi -vf setsar=r=1.234
ffplay -i input.avi -vf setsar=1.234

15、屏幕抓取

为了将显示输出记录到视频文件中（例如创建教程），我们可以使用安装了 UScreenCapture 直接显示源过滤器的 dshow 输入设备，下载地址如下：

http://www.umediaserver.net/bin/UScreenCapture.zip

为了捕获整个屏幕内容，可以使用以下命令：

ffmpeg -f dshow -i video="UScreenCapture" -t 60 screen.mp4

如果我们想捕获特定的屏幕区域，必须使用 regedit Windows 工具来修改某些注册表项。更多信息可以在下载的 UScreenCapture.zip 包中的 README 文件中找到。

16、视频帧的详细信息

为了显示每个视频帧的信息，可以使用下表中描述的 showinfo 滤镜：

描述	显示包含每个输入视频帧信息的行，数据采用键：值对的形式。该滤镜没有参数，应与 -report 选项一起使用
语法	-vf showinfo
参数描述
n	输入帧的序号，从 0 开始
pts	输入帧的表示时间戳，以时间基为单位；时间基取决于过滤器输入
pts_time	输入帧的表示时间戳，以秒为单位
pos	输入流中帧的位置；如果信息不可用或没有意义（例如合成视频）
fmt	像素格式名称
sar	输入帧的采样宽高比，表示为分子 / 分母
s	输入帧的大小，表示为宽 * 高
i	隔行模式：P 表示逐行，T 表示顶场优先，B 表示底场优先
iskey	如果经过滤波的帧是关键帧，则为 1，否则为 0
type	输入帧的图像类型：I 代表 I 帧，P 代表 P 帧，B 代表 B 帧，？ 表示未知类型（更多详细信息请参阅 AVPictureType 枚举的文档）
consumed_sample_n	在当前帧之前选择的样本数量
samples_n	当前帧中的样本数量
sample_rate	输入采样率

例如，以下命令将生成包含前三行的打印信息：

ffmpeg -report -f lavfi -i testsrc -vf showinfo -t 10 showinfo.mpg

n:0 pts:0 pts_time:0 pos:-1 fmt:rgb24 sar:1/1 s:320x240 i:P iskey:1 type:I checksum:88C4D19A plane_checksum:[88C4D19A]
n:1 pts:1 pts_time:0.04 pos:-1 fmt:rgb24 sar:1/1 s:320x240 i:P iskey:1 type:I checksum:C4740AD1 plane_checksum:[C4740AD1]
n:2 pts:2 pts_time:0.08 pos:-1 fmt:rgb24 sar:1/1 s:320x240 i:P iskey:1 type:I checksum:B6DD3DEB plane_checksum:[B6DD3DEB]

17、音频频谱

为了使音频频谱可视化，可以使用下表中描述的 showspectrum 滤镜：

描述	将音频输入转换为视频输出
语法	showspectrum[=s=widthxheight[:slide=number]]
参数描述
size, s	输出视频大小，默认为 640×480
slide	设置频谱是否沿窗口滑动，默认值为 0

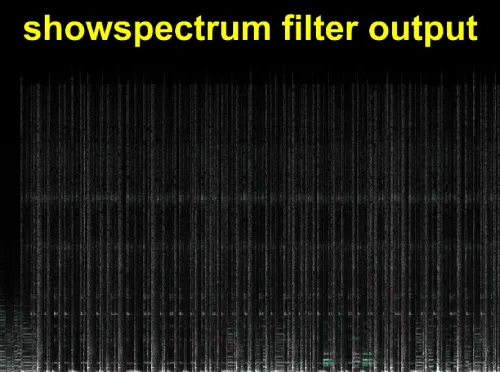

例如，以下命令创建音频频谱：

ffmpeg -i audio.mp3 -vf showspectrum audio_spectrum.mp4

18、音频波形可视化

描述	将输入音频转换为包含音频波表示的视频
语法	showwaves[=n=number[:r=rate[:s=video_size]]]
参数描述
n	在同一列中打印的样本数量；较大的值会降低帧速率，因此不能与速率参数结合使用
rate, r	帧速率，默认为 25，不能与 n 参数组合使用
size, s	视频大小，默认为 640×480

来自音频输入的波形可以通过下表中描述的 showwaves 滤镜进行可视化：

描述	将输入音频转换为包含音频波表示的视频
语法	showwaves[=n=number[:r=rate[:s=video_size]]]
参数描述
n	在同一列中打印的样本数量；较大的值会降低帧速率，因此不能与速率参数结合使用
rate, r	帧速率，默认为 25，不能与 n 参数组合使用
size, s	视频大小，默认为 640×480

例如，要将 music.mp3文件中的波形可视化为 waves.mp4文件，可以使用以下命令：

ffmpeg -i music.mp3 -vf showwaves waves.mp4

19、语音合成

• 没有 Windows 环境，下面的没测试，不过 AVFoundation 做这个相当简单，想了解 AVFounadtion 怎么实现的点击这里

通过包含 libflite 外部库，可以使用来自 Flite（Festival Lite）的语音合成，Flite 是一种小型可嵌入的 TTS（文本到语音）引擎。它由美国卡内基梅隆大学的 CMU Speech Group 开发。Flite 完全用 C 语言编写，重新实现了 Festival 架构的核心部分，以确保为每个系统设计的声音之间的兼容性。爱丁堡大学的 Festival 语音合成系统是构建语音合成系统的框架。有关 Flite 的更多详细信息，请访问 http://www.speech.cs.cmu.edu/flite

描述	由于其大尺寸，使用未包含在官方 Windows 二进制文件中的 libflite 库来合成具有选定语音类型的人类语音
语法	flite=”text”[:v=voice[:n=n_samples]] flite=textfile=filename[:v=voice[:n=n_samples]]
参数描述
list_voices	如果设置为 1，则显示可用语音列表
n, nb_samples	每帧的最大采样数，默认值为 512
text	演讲的源文本
textfile	包含文本的文件名
v, voice	可用的声音：女 – slt，男 – awb，kal，kal16，rms；默认语音为 kal，其采样率（频率）为 8000 Hz，其他语音使用 16000 Hz

由于 flite 库使 ffmpeg.exe 文件增加了 10 MB 以上，因此它不在官方二进制文件中。Windows 二进制文件可以从 http://ffmpeg.tv/flite.php 下载（Linux 和 OS X 用户可以编译它们）。要显示可用语音列表，可以使用以下命令：

ffmpeg -f lavfi -i flite=list_voices=1

要让计算机使用女性声音从 Message.txt文件中读取文本，命令如下：

ffplay -f lavfi -i flite=textfile=Message.txt:v=slt

例如，要将文本 “Happy New Year to all” 保存到 wish.wav文件中，可以使用以下命令：

ffmpeg -f lavfi -i flite=text="Happy New Year to all":v=kal16 wish.wav

如果我们想减慢讲话速度以获得更好的听力，可以使用以下命令：

ffmpeg -f lavfi -i flite=textfile=text.txt -af atempo=0.5 speech.mp3

20、一次将输出保存为多种格式

虽然从第一章中解释的命令语法可以清楚地看出，但也可以通过一个命令将处理结果保存为多种格式。例如，可以将 Flite 语音引擎的输出保存为 MP3、WAV 和 WMA 格式在一个命令中：

ffmpeg -f lavfi -i flite=textfile=speech.txt speech.mp3 speech.wav speech.wma

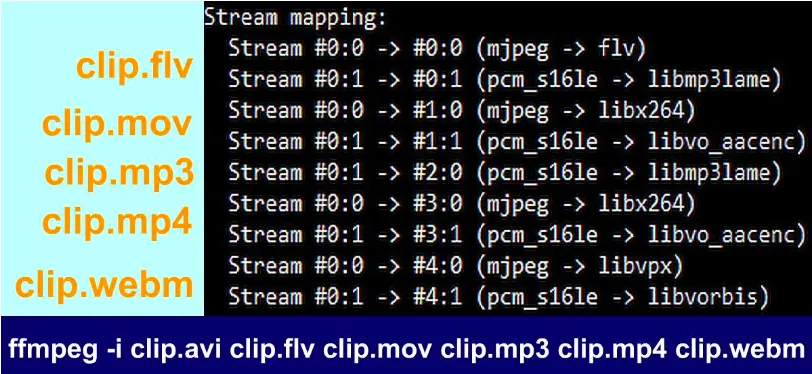

还可以组合音频和视频格式。如果为视频输入指定音频格式，则只包含音频流。下一个示例中的 clip.mp3文件只包含音频流：

ffmpeg -i clip.avi clip.flv clip.mov clip.mp3 clip.mp4 clip.webm

21、额外的媒体输入到 filtergraph

默认情况下，在任何具有 -i 选项的过滤器之前指定输入文件，并且第一个输入在带有 [in] 链接标签的过滤器图中可用。如果我们想要过滤额外的文件，我们可以使用 amovie 源作为视频文件的音频和电影源，它们在下表中描述：

描述	从媒体（电影）容器读取音频和/或视频流。必需的参数是媒体文件的文件名，可选的键 = 值对由冒号分隔
语法	movie=video_name[:options] amovie=audio_name[:options]
可用的键 = 值选项参数
f, format_name	视频容器或输入设备的格式，如果未指定，则从扩展名确定或探测
loop	按顺序读取数据流的次数，如果为 -1，则选择最佳视频（amovie 的音频）数据流
sp, seek_point	查找点，以秒为单位；如果设置，则输入从给定时间开始
s, streams	– 要选择的流，用 + 符号指定多个流，顺序很重要 – 特殊名称 dv（电影）和 da（amovie）指定默认（最佳）视频 / 音频流 – 第一章介绍了如何指定特定流的语法
si, stream_index	要读取的流的索引，如果为 -1，则选择最佳流，这是默认值（不建议使用，首选 s 参数）

例如，要在输入视频上显示徽标，可以使用以下命令：

ffmpeg -i video.mpg -vf movie=logo.png[a];[in][a]overlay video1.mp4

例如，当 sp（seek_point）选项设置为 5 时，徽标将从开始 5 秒后显示：

ffmpeg -i video.mpg -vf movie=logo.png:sp=5[a];[in][a]overlay video1.mp4
