1. YUV 的由来

YUV 是一种色彩编码模型，也叫做 YCbCr，其中 “Y” 表示明亮度（Luminance），“U” 和 “V” 分别表示色度（Chrominance）和浓度（Chroma）。

YUV 色彩编码模型，其设计初衷为了解决彩色电视机与黑白电视的兼容问题，利用了人类眼睛的生理特性（对亮度敏感，对色度不敏感），允许降低色度的带宽，降低了传输带宽。

在计算机系统中应用尤为广泛，利用 YUV 色彩编码模型可以降低图片数据的内存占用，提高数据处理效率。

另外，YUV 编码模型的图像数据一般不能直接用于显示，还需要将其转换为 RGB（RGBA） 编码模型，才能够正常显示。

2. YUV 几种常见采样方式

YUV 图像主流的采样方式有三种：

  • YUV 4：4：4，每一个 Y 分量对于一对 UV 分量，每像素占用3 字节

    （Y + U + V = 8 + 8 + 8 = 24bits）；

  • YUV 4：2：2，每两个 Y 分量共用一对 UV 分量，每像素占用 2 字节

    （Y + 0.5U + 0.5V = 8 + 4 + 4 = 16bits）；

  • YUV 4：2：0，每四个 Y 分量共用一对 UV 分量，每像素占用1.5 字节

    （Y + 0.25U + 0.25V = 8 + 2 + 2 = 12bits）；
    其中最常用的采样方式是 YUV422 和 YUV420 。

YUV 格式也可按照 YUV 三个分量的组织方式分为打包（Packed）格式和平面格式（Planar）。

  • 打包（Packed）格式：每个像素点的 YUV 分量是连续交叉存储的，如 YUYV 格式；

  • 平面格式（Planar）：YUV 图像数据的三个分量分别存放在不同的矩阵中，这种格式适用于采样，如 YV12、YU12 格式。

3. YUV 几种常用的格式下面以一幅分辨率为 4×4 的 YUV 图为例，说明在不同 YUV 格式下的存储方式（括号内范围表示内存地址索引范围，默认以下不同格式图片存储使用的都是连续内存）。

YUYV （YUV422 采样方式）

YUYV 格式的存储格式

(0  ~  7)  Y00  U00  Y01  V00  Y02  U01  Y03  V01
(8  ~ 15)  Y10  U10  Y11  V10  Y12  U11  Y13  V11
(16 ~ 23)  Y20  U20  Y21  V20  Y22  U21  Y23  V21
(24 ~ 31)  Y30  U30  Y31  V30  Y32  U31  Y33  V31

YV12/YU12 (YUV420 采样方式)

YV12/YU12 也属于 YUV420P ，即 YUV420 采样方式的平面模式，YUV 三个分量分别存储于 3 个不同的矩阵（平面）。

YV12 格式的存储方式

(0  ~  3) Y00  Y01  Y02  Y03
(4  ~  7) Y10  Y11  Y12  Y13
(8  ~ 11) Y20  Y21  Y22  Y23
(12 ~ 15) Y30  Y31  Y32  Y33

(16 ~ 17) V00  V01
(18 ~ 19) V10  V11

(20 ~ 21) U00  U01
(22 ~ 23) U10  U11

YU12（也称 I420） 格式的存储方式

(0  ~  3) Y00  Y01  Y02  Y03
(4  ~  7) Y10  Y11  Y12  Y13
(8  ~ 11) Y20  Y21  Y22  Y23
(12 ~ 15) Y30  Y31  Y32  Y33

(16 ~ 17) U00  U01
(18 ~ 19) U10  U11

(20 ~ 21) V00  V01
(22 ~ 23) V10  V11

NV21/NV12 (YUV420 采样方式)

NV21/NV12 属于 YUV420SP ，YUV420SP 格式有 2 个平面，Y 分量存储于一个平面，UV 分量交错存储于另一个平面。 NV21 格式的存储方式

(0  ~  3) Y00  Y01  Y02  Y03
(4  ~  7) Y10  Y11  Y12  Y13
(8  ~ 11) Y20  Y21  Y22  Y23
(12 ~ 15) Y30  Y31  Y32  Y33

(16 ~ 19) V00  U00  V01  U01
(20 ~ 23) V10  U10  V11  U11

NV12 格式的存储方式

(0  ~  3) Y00  Y01  Y02  Y03
(4  ~  7) Y10  Y11  Y12  Y13
(8  ~ 11) Y20  Y21  Y22  Y23
(12 ~ 15) Y30  Y31  Y32  Y33

(16 ~ 19) U00  V00  U01  V01
(20 ~ 23) U10  V10  U11  V11

NV21 与 NV12 格式的区别仅在于 UV 分量排列的先后顺序不同。

4. YUV 图像的基本操作

下面以最常用的 NV21 图为例介绍其旋转、缩放和剪切的基本方法。

YUV 图片的定义、加载、保存及内存释放。

//YUV420SP  NV21 or NV12

typedef struct
{
    int width;                 // 图片宽
    int height;                // 图片高
    unsigned char  *yPlane;    // Y 平面指针
    unsigned char  *uvPlane;   // UV 平面指针
} YUVImage;

void LoadYUVImage(const char *filePath, YUVImage *pImage)
{
    FILE *fpData = fopen(filePath, "rb+");
    if (fpData != NULL)
    {
        fseek(fpData, 0, SEEK_END);
        int len = ftell(fpData);
        pImage->yPlane = malloc(len);
        fseek(fpData, 0, SEEK_SET);
        fread(pImage->yPlane, 1, len, fpData);
        fclose(fpData);
        fpData = NULL;
    }
    pImage->uvPlane = pImage->yPlane + pImage->width * pImage->height;
}

void SaveYUVImage(const char *filePath, YUVImage *pImage)
{
    FILE *fp = fopen(filePath, "wb+");
    if (fp)
    {
        fwrite(pImage->yPlane, pImage->width * pImage->height, 1, fp);
        fwrite(pImage->uvPlane, pImage->width * (pImage->height >> 1), 1, fp);
    }
}

void ReleaseYUVImage(YUVImage *pImage)
{
    if (pImage->yPlane)
    {
        free(pImage->yPlane);
        pImage->yPlane = NULL;
        pImage->uvPlane = NULL;
    }
}

NV21 图片旋转

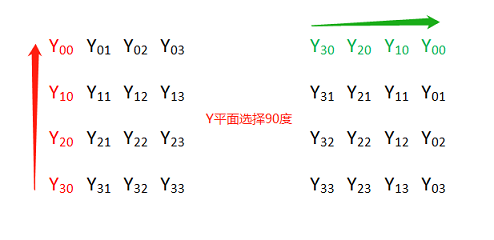

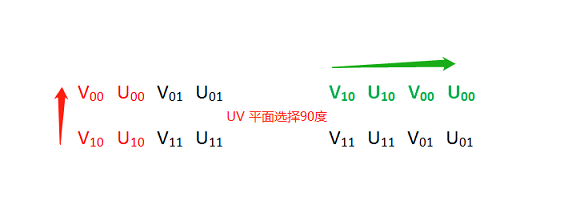

以顺时针旋转 90 度为例，Y 和 UV 两个平面分别从平面左下角进行纵向拷贝，需要注意的是每对 UV 分量作为一个整体进行拷贝。以此类比，顺时针旋转 180 度时从平面右下角进行横向拷贝，顺时针旋转 270 度时从平面右上角进行纵向拷贝。

详解YUV 图像的基本处理

    详解YUV 图像的基本处理

Y 平面与 UV 平面旋转

Y00  Y01  Y02  Y03              Y30  Y20  Y10  Y00
Y10  Y11  Y12  Y13    旋转90度   Y31  Y21  Y11  Y01
Y20  Y21  Y22  Y23    ----->    Y32  Y22  Y12  Y02
Y30  Y31  Y32  Y33              Y33  Y23  Y13  Y03

V00  U00  V01  U01    ----->    V10  U10  V00  U00
V10  U10  V11  U11              V11  U11  V01  U01

代码实现：

//angle 90,  270, 180
void RotateYUVImage(YUVImage *pSrcImg, YUVImage *pDstImg, int angle)
{
    int yIndex = 0;
    int uvIndex = 0;
    switch (angle)
    {
    case 90:
    {
        // y plane
        for (int i = 0; i < pSrcImg->width; i++) {
            for (int j = 0; j < pSrcImg->height; j++) {
                *(pDstImg->yPlane + yIndex) = *(pSrcImg->yPlane + (pSrcImg->height - j - 1) * pSrcImg->width + i);
                yIndex++;
            }
        }

        //uv plane
        for (int i = 0; i < pSrcImg->width; i += 2) {
            for (int j = 0; j < pSrcImg->height / 2; j++) {
                *(pDstImg->uvPlane + uvIndex) = *(pSrcImg->uvPlane + (pSrcImg->height / 2 - j - 1) * pSrcImg->width + i);
                *(pDstImg->uvPlane + uvIndex + 1) = *(pSrcImg->uvPlane + (pSrcImg->height / 2 - j - 1) * pSrcImg->width + i + 1);
                uvIndex += 2;
            }
        }
    }
    break;
    case 180:
    {
        // y plane
        for (int i = 0; i < pSrcImg->height; i++) {
            for (int j = 0; j < pSrcImg->width; j++) {
                *(pDstImg->yPlane + yIndex) = *(pSrcImg->yPlane + (pSrcImg->height - 1 - i) * pSrcImg->width + pSrcImg->width - 1 - j);
                yIndex++;
            }
        }

        //uv plane
        for (int i = 0; i < pSrcImg->height / 2; i++) {
            for (int j = 0; j < pSrcImg->width; j += 2) {
                *(pDstImg->uvPlane + uvIndex) = *(pSrcImg->uvPlane + (pSrcImg->height / 2 - 1 - i) * pSrcImg->width + pSrcImg->width - 2 - j);
                *(pDstImg->uvPlane + uvIndex + 1) = *(pSrcImg->uvPlane + (pSrcImg->height / 2 - 1 - i) * pSrcImg->width + pSrcImg->width - 1 - j);
                uvIndex += 2;
            }
        }
    }
    break;
    case 270:
    {
        // y plane
        for (int i = 0; i < pSrcImg->width; i++) {
            for (int j = 0; j < pSrcImg->height; j++) {
                *(pDstImg->yPlane + yIndex) = *(pSrcImg->yPlane + j * pSrcImg->width + (pSrcImg->width - i - 1));
                yIndex++;
            }
        }

        //uv plane
        for (int i = 0; i < pSrcImg->width; i += 2) {
            for (int j = 0; j < pSrcImg->height / 2; j++) {
                *(pDstImg->uvPlane + uvIndex + 1) = *(pSrcImg->uvPlane + j * pSrcImg->width + (pSrcImg->width - i - 1));
                *(pDstImg->uvPlane + uvIndex) = *(pSrcImg->uvPlane + j * pSrcImg->width + (pSrcImg->width - i - 2));
                uvIndex += 2;
            }
        }
    }
    break;
    default:
        break;
    }

}

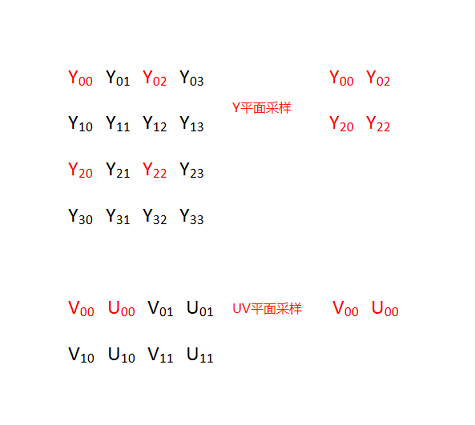

NV21 图片缩放

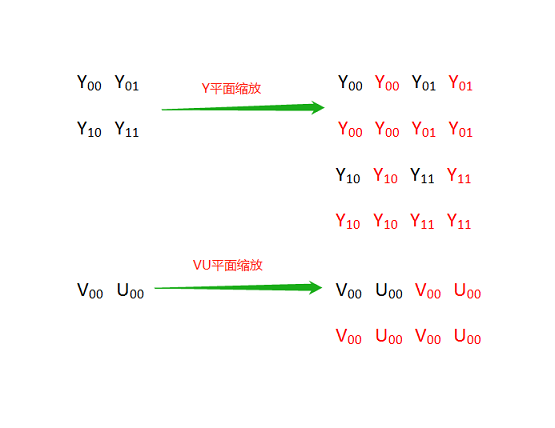

将 2×2 的 NV21 图缩放成 4×4 的 NV21 图，原图横向每个像素的 Y 分量向右拷贝 1（放大倍数-1）次，纵向每列元素以列为单位向下拷贝 1（放大倍数-1）次.详解YUV 图像的基本处理

NV21 图片上采样

将 4×4 的 NV21 图缩放成 2×2 的 NV21 图，实际上就是进行下采样。

详解YUV 图像的基本处理

NV21 图片下采样

代码实现：

void ResizeYUVImage(YUVImage *pSrcImg, YUVImage *pDstImg)
{
    if (pSrcImg->width > pDstImg->width)
    {
        //缩小
        int x_scale = pSrcImg->width / pDstImg->width;
        int y_scale = pSrcImg->height / pDstImg->height;

        for (size_t i = 0; i < pDstImg->height; i++)
        {
            for (size_t j = 0; j < pDstImg->width; j++)
            {
                *(pDstImg->yPlane + i*pDstImg->width + j) = *(pSrcImg->yPlane + i * y_scale *pSrcImg->width + j * x_scale);
            }
        }

        for (size_t i = 0; i < pDstImg->height / 2; i++)
        {
            for (size_t j = 0; j < pDstImg->width; j += 2)
            {
                *(pDstImg->uvPlane + i*pDstImg->width + j) = *(pSrcImg->uvPlane + i * y_scale *pSrcImg->width + j * x_scale);
                *(pDstImg->uvPlane + i*pDstImg->width + j + 1) = *(pSrcImg->uvPlane + i * y_scale *pSrcImg->width + j * x_scale + 1);
            }
        }
    }
    else
    {
        // 放大
        int x_scale = pDstImg->width / pSrcImg->width;
        int y_scale = pDstImg->height / pSrcImg->height;

        for (size_t i = 0; i < pSrcImg->height; i++)
        {
            for (size_t j = 0; j < pSrcImg->width; j++)
            {
                int yValue = *(pSrcImg->yPlane + i *pSrcImg->width + j);
                for (size_t k = 0; k < x_scale; k++)
                {
                    *(pDstImg->yPlane + i * y_scale * pDstImg->width + j  * x_scale + k) = yValue;
                }
            }

            unsigned char  *pSrcRow = pDstImg->yPlane + i * y_scale * pDstImg->width;
            unsigned char  *pDstRow = NULL;
            for (size_t l = 1; l < y_scale; l++)
            {
                pDstRow = (pDstImg->yPlane + (i * y_scale + l)* pDstImg->width);
                memcpy(pDstRow, pSrcRow, pDstImg->width * sizeof(unsigned char ));
            }
        }

        for (size_t i = 0; i < pSrcImg->height / 2; i++)
        {
            for (size_t j = 0; j < pSrcImg->width; j += 2)
            {
                int vValue = *(pSrcImg->uvPlane + i *pSrcImg->width + j);
                int uValue = *(pSrcImg->uvPlane + i *pSrcImg->width + j + 1);
                for (size_t k = 0; k < x_scale * 2; k += 2)
                {
                    *(pDstImg->uvPlane + i * y_scale * pDstImg->width + j  * x_scale + k) = vValue;
                    *(pDstImg->uvPlane + i * y_scale * pDstImg->width + j  * x_scale + k + 1) = uValue;
                }
            }

            unsigned char  *pSrcRow = pDstImg->uvPlane + i * y_scale * pDstImg->width;
            unsigned char  *pDstRow = NULL;
            for (size_t l = 1; l < y_scale; l++)
            {
                pDstRow = (pDstImg->uvPlane + (i * y_scale + l)* pDstImg->width);
                memcpy(pDstRow, pSrcRow, pDstImg->width * sizeof(unsigned char ));
            }
        }
    }
}

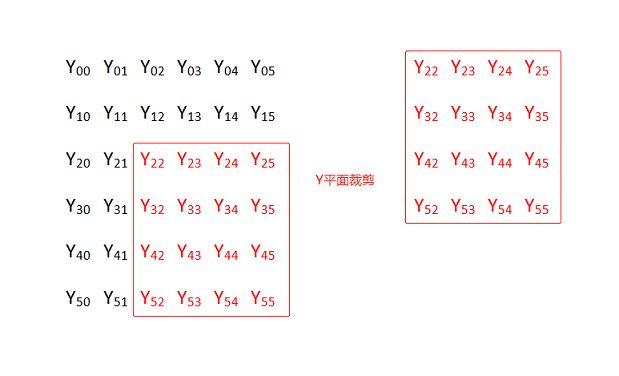

NV21 图片裁剪

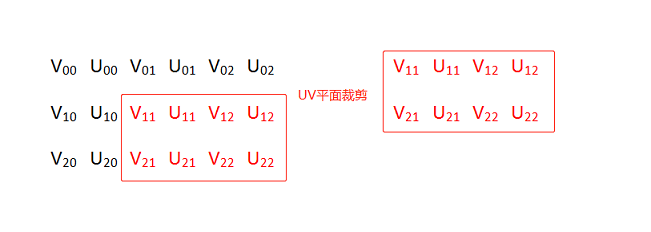

图例中将 6×6 的 NV21 图按照横纵坐标偏移量为（2，2）裁剪成 4×4 的 NV21 图。

详解YUV 图像的基本处理

Y 平面剪切

详解YUV 图像的基本处理

UV 平面剪切

代码实现：

// x_offSet ，y_offSet % 2 == 0
void CropYUVImage(YUVImage *pSrcImg, int x_offSet, int y_offSet, YUVImage *pDstImg)
{
    // 确保裁剪区域不存在内存越界
    int cropWidth = pSrcImg->width - x_offSet;
    cropWidth = cropWidth > pDstImg->width ? pDstImg->width : cropWidth;
    int cropHeight = pSrcImg->height - y_offSet;
    cropHeight = cropHeight > pDstImg->height ? pDstImg->height : cropHeight;

    unsigned char  *pSrcCursor = NULL;
    unsigned char  *pDstCursor = NULL;

    //crop yPlane
    for (size_t i = 0; i < cropHeight; i++)
    {
        pSrcCursor = pSrcImg->yPlane + (y_offSet + i) * pSrcImg->width + x_offSet;
        pDstCursor = pDstImg->yPlane + i * pDstImg->width;
        memcpy(pDstCursor, pSrcCursor, sizeof(unsigned char ) * cropWidth);
    }

    //crop uvPlane
    for (size_t i = 0; i < cropHeight / 2; i++)
    {
        pSrcCursor = pSrcImg->uvPlane + (y_offSet / 2 + i) * pSrcImg->width + x_offSet;
        pDstCursor = pDstImg->uvPlane + i * pDstImg->width;
        memcpy(pDstCursor, pSrcCursor, sizeof(unsigned char ) * cropWidth);
    }

}

Sample 测试

原图



详解YUV 图像的基本处理

原图（NV21 图都已转为 png 便于显示）

测试代码：

void main()
{
    YUVImage srcImg = { 0 };
    srcImg.width = 840;
    srcImg.height = 1074;
    LoadYUVImage("IMG_840x1074.NV21", &srcImg);

    YUVImage rotateDstImg = { 0 };
    rotateDstImg.width = 1074;
    rotateDstImg.height = 840;
    rotateDstImg.yPlane = malloc(rotateDstImg.width * rotateDstImg.height*1.5);
    rotateDstImg.uvPlane = rotateDstImg.yPlane + rotateDstImg.width * rotateDstImg.height;

    RotateYUVImage(&srcImg, &rotateDstImg, 270);

    SaveYUVImage("D:\material\IMG_1074x840_270.NV21", &rotateDstImg);

    RotateYUVImage(&srcImg, &rotateDstImg, 90);

    SaveYUVImage("D:\material\IMG_1074x840_90.NV21", &rotateDstImg);

    rotateDstImg.width = 840;
    rotateDstImg.height = 1074;
    RotateYUVImage(&srcImg, &rotateDstImg, 180);

    SaveYUVImage("D:\material\IMG_840x1074_180.NV21", &rotateDstImg);


    YUVImage resizeDstImg = { 0 };
    resizeDstImg.width = 420;
    resizeDstImg.height = 536;
    resizeDstImg.yPlane = malloc(resizeDstImg.width * resizeDstImg.height*1.5);
    resizeDstImg.uvPlane = resizeDstImg.yPlane + resizeDstImg.width * resizeDstImg.height;

    ResizeYUVImage(&srcImg, &resizeDstImg);

    SaveYUVImage("D:\material\IMG_420x536_Resize.NV21", &resizeDstImg);

    YUVImage cropDstImg = { 0 };
    cropDstImg.width = 300;
    cropDstImg.height = 300;
    cropDstImg.yPlane = malloc(cropDstImg.width * cropDstImg.height*1.5);
    cropDstImg.uvPlane = cropDstImg.yPlane + cropDstImg.width * cropDstImg.height;

    CropYUVImage(&srcImg, 100, 500, &cropDstImg);

    SaveYUVImage("D:\material\IMG_300x300_crop.NV21", &cropDstImg);

    ReleaseYUVImage(&srcImg);
    ReleaseYUVImage(&rotateDstImg);
    ReleaseYUVImage(&resizeDstImg);
    ReleaseYUVImage(&cropDstImg);
}

测试结果：

详解YUV 图像的基本处理

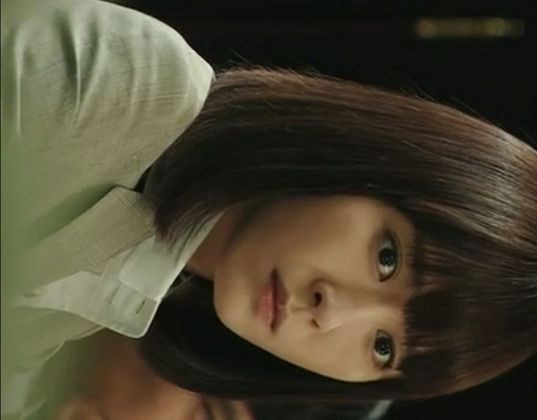

IMG_1074x840_270

详解YUV 图像的基本处理

IMG_1074x840_90

详解YUV 图像的基本处理

IMG_1074x840_180

详解YUV 图像的基本处理

IMG_420x536_Resize

详解YUV 图像的基本处理

IMG_300x300_crop

— END —
